Accéléromètre Piezorésistif triaxe ±500g à ±2000g - IP65 - etude d'impact
- Accéléromètre piézorésistif triaxe
- Etendue de mesure: ± 500, 1000 et ±2000 g
- Bande passante : de 0-2500 Hz
- Sortie : 0.13 mV/g à 0.4 mV/g
- Non-linéarité : 1%
- Limite de chocs: 5000 g
- Alimentation : 3 à 10 Vcc
- Dimensions: 23.6 x 18 x 16 mm
- Poids : 16g (sans câble)
- Température : de - 20 à + 80 °C
- IP65
- Conforme SAEJ211
Présentation
Les accéléromètres piézorésistif triaxe ASC 74C1, 75C1 et 76C1 mesurent simultanément les accélérations sur les 3 axes sur des étendues de mesure de ± 500, ± 1000 ou ± 2000 g. La linéarité est constante (1% de l'étendue de mesure) sur tout le spectre fréquentiel (0 Hz à 2,5 kHz).
Le boîtier aluminium anodisé aux dimensions compactes (23.6 x 18 x 16 mm) apporte une protection IP65 et une résistance aux chocs de 5000 g obtenue par l'utilisation de butées de chocs amortissant les surcharges de l'élément sensible MEMS. ..
Le signal de sortie est amplifié (tension). Les accéléromètres 74C1, 75C1 et 76C1 sont équipés en standard de 6 mètres de ce câble. Un certificat de calibration est fourni avec chaque capteur. La calibration, faite en usine, peut être exécutée selon les exigences spécifiques du client.
Spécifications
| Etendue [+/-g] | 500 | 1000 | 2000 |
|---|---|---|---|
| Sensibilité [mV/g] | 0.4 | 0.15 | 0.13 |
| Bande passante [Hz] | 0-2500 | 0-2500 | 0-2500 |
| Non-linéarité [%PE] | 1 | 1 | 1 |
Dimensions
| Etendue | 74C1 | 75C1 | 76C1 |
|---|---|---|---|
| Dimensions [mm] | 23.6 x 16 x 18 | 21.5 x 14.4 x 18 | 16 x 16 x 16 |
| Poids [grammes] | 16 | 13 | 12 |
Options
- Câble et connectique
- Module TEDS
Applications
- étude de chocs
- Crash Tests
- Nombre de composantes
- 3 Axes
- Technologie
- Piezorésitif
- Type de produit
- Accéléromètre
- Sensibilité
- 0.4 / 0.15 / 0.13 mV/G
- Etendue de mesure linéaire
- 500 / 2000 / 1000 G
- Bande passante (-3 dB)
- 2500 Hz
- Non linéarité (% PE)
- ± 1 %
- Signal de sortie
- ± 2,7 VDC
- Tension d'alimentation
- 10 Vcc
- alimentation
- 3 à 10 VDC
- Température de fonctionnement
- -20 à 80 °C
- Connectique
- Câble 6m
- Classe de Protection
- IP65
- Matériau
- Aluminium
- Poids
- 0.016
- Etendue de mesure
- > 500 g
Datasheet_74C1_75C1_76C1_pmi_EN.pdf

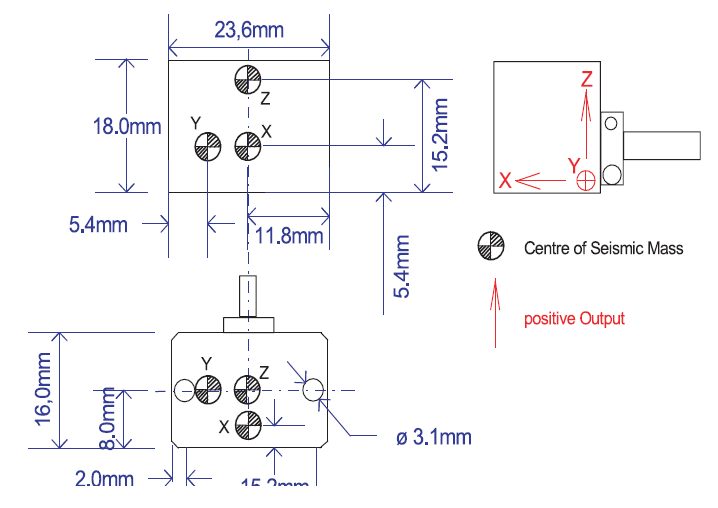

Dimensions ASC 74C1

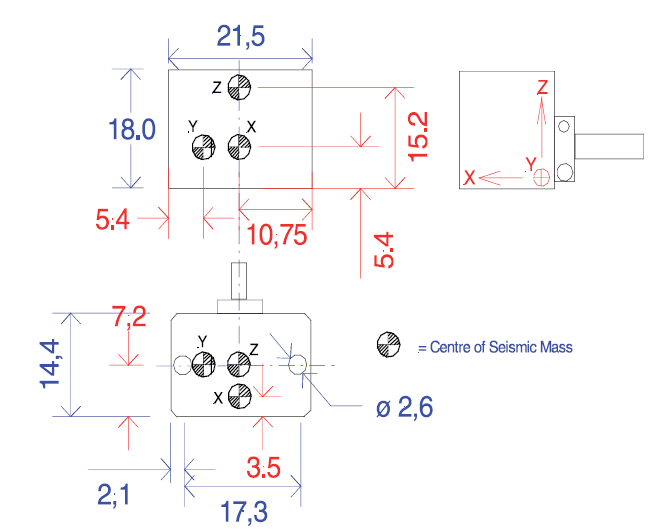

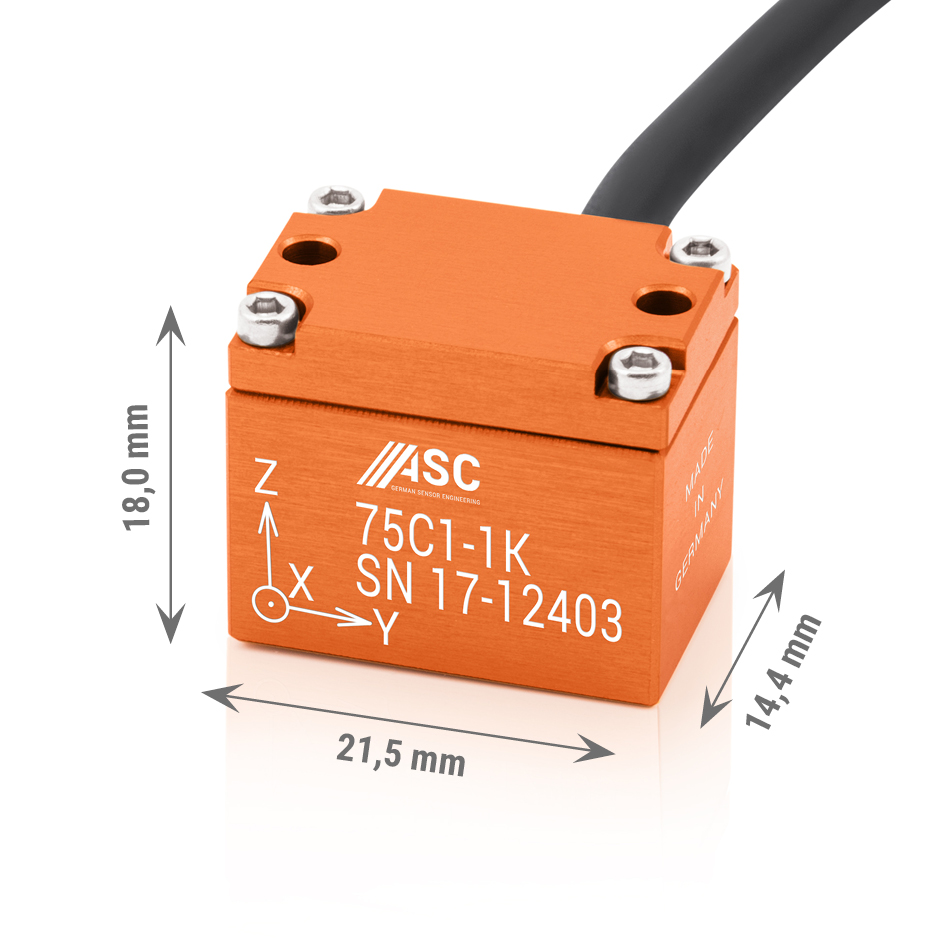

Dimensions ASC 75C1

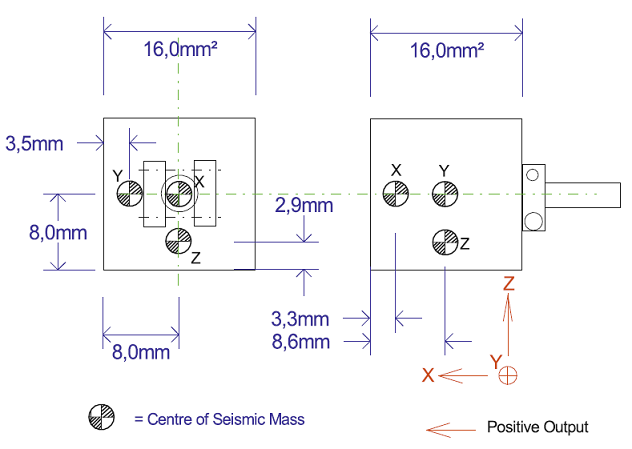

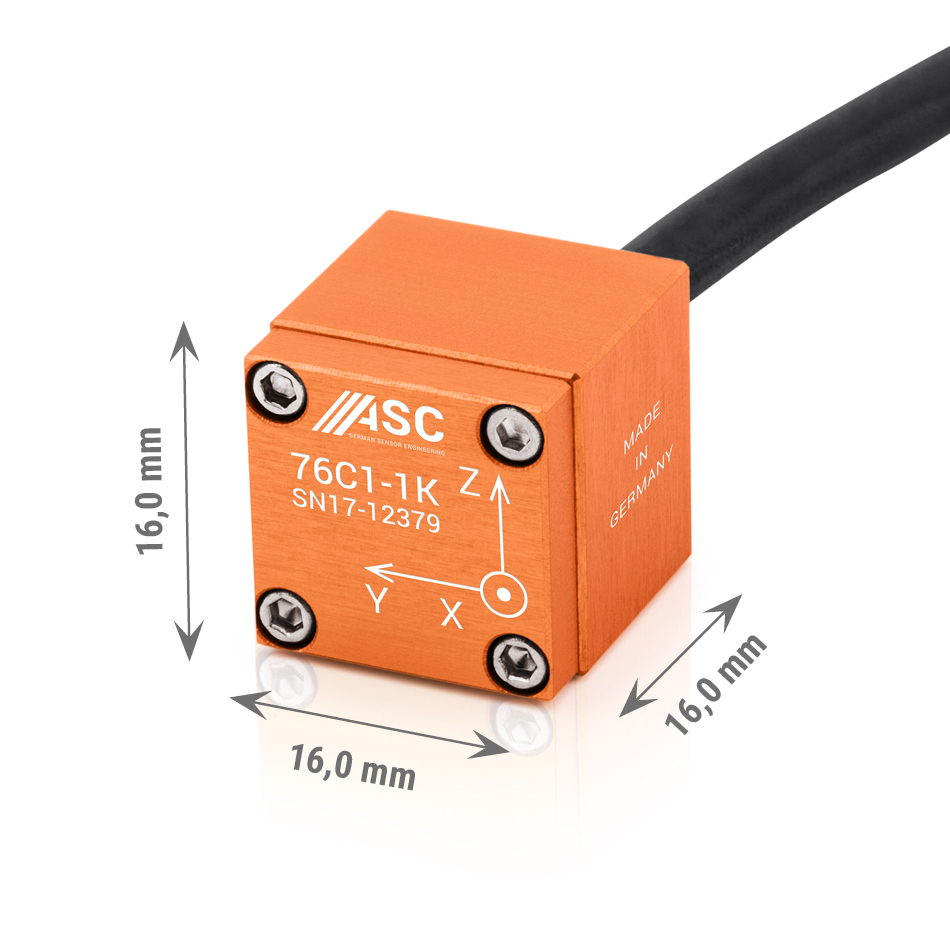

Dimensions ASC 75C1

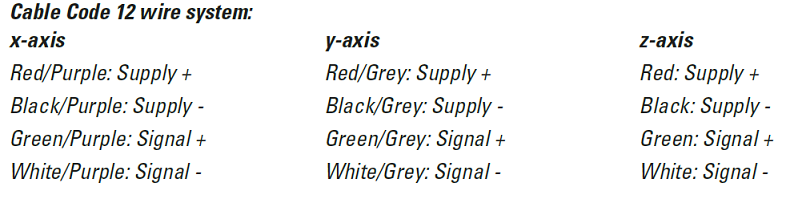

Schéma de câblage
- Longueur de câble
- Connecteur
- Module TEDS
- Extension câble
- Connecteur
Produits associés
43xx LN/MF / 44xx LN/MF
P311A15 - P311A25

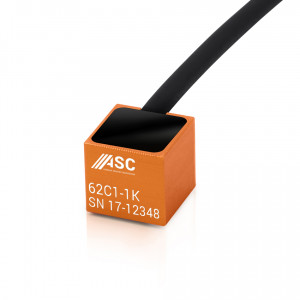

62C1
