Ref: P313P-A15

Accéléromètre ICP 3 axes - IP67 - ±16g à ±800g - 10kHz

  • accéléromètre ICP (piézoélectrique) 3 axes avec électronique intégrée
  • étendues de mesure: ± 32g, ± 80g, ± 160g, ± 250g, ± 800g
  • Excellent rapport qualité-prix
  • Sortie tension
  • Corps INOX étanche IP67
  • Bande passante à ±95% : 2Hz à 10kHz
  • Fréquence de résonance: 15 à 20 kHz
  • Poids: 235 grammes
  • Température de fonctionnement: -55° to +130°C
  • Connecteur M12 sortie latérale
  • Câble en option

Télécharger la fiche produit

?

Accéléromètre ICP triaxe pour applications industrielles

Grâce à une bande passante étendue (0,3Hz à 10kHz), obtenue par l'utilisation d'un élément sensible en céramique piézoélectrique (PZT), une large plage de température de fonctionnement (-55°C à +130°C), et une conception robuste et étanche IP67, l'accéléromètre triaxe ICP P313PA15 est particulièrement adapté pour l'analyse et la surveillance vibratoire ou de chocs en environnement industriel sévère. Autre avantage : L'accéléromètre intègre un étage de pré-amplification et un convertisseur charge/tension, pour délivrer un signal de sortie de type tension faible impédance simple à acquérir.

Spécifications

étendue de mesure ± 16g ± 32g ± 80g ± 160g ± 250g ± 800g
Sensibilité [mV/g] 500 250 100 50 30 10
fréquence de résonnance [kHz] 26 28 30 32 34 36
Sensibilité transverse < 5% < 5% < 5% < 5% < 5% < 5%
Alimentation 0.5-8 mA @ 18-30 VDC 0.5-8 mA @ 18-30 VDC 0.5-8 mA @ 18-30 VDC 0.5-8 mA @ 18-30 VDC 0.5-8 mA @ 18-30 VDC 0.5-8 mA @ 18-30 VDC
Limite de chocs 5000 5000 5000 5000 5000 5000

Installation

L'accéléromètre ICP P313PA15 est alimenté par un courant continu 0.5 à 8 mA (tension: 18-30 VDC), la connectique est réalisée au moyen d'un connecteur M12 4 fils monté sur le côté du capteur. Le montage sur l'application est réalisé via un filetage ¼"-28 UNF female, M6 ou M8x1.25. Des adaptateurs métriques M6/M8/M10 sont disponibles en option. Des câbles sont proposés en option: polyurethane, silicon or ETFE.

Le P313PA15 dispose d’un boîtier robuste en acier inoxydable résistant à la corrosion et aux produits chimiques, et fonctionnent sur une plage de températures étendue, allant de -55 ° C à + 130 ° C. La construction est hermétiquement soudée (IP67) et peut résister à des chocs jusqu'à 5 000 g. Le poids de l'ensemble est de 235g

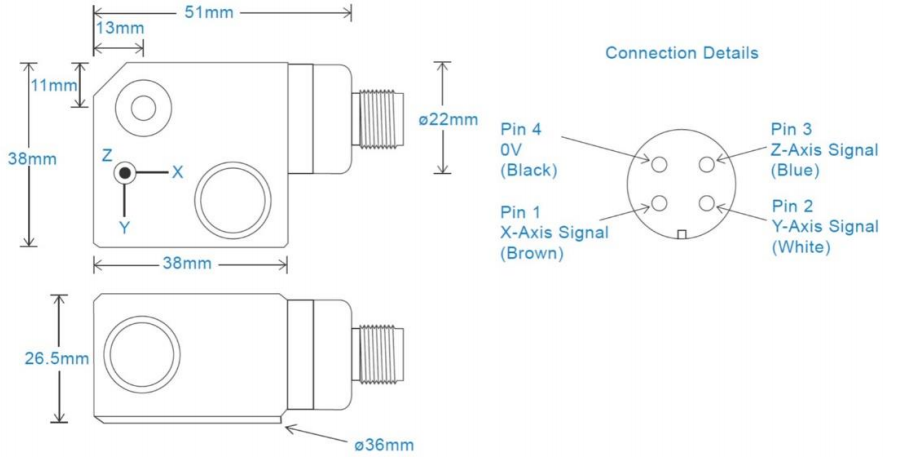

Dimensions

Applications

L'accéléromètre ICP P313PA15 est dédié au diagnostic embarqué d'applications et de structures. Avec son design robuste, sa précision et la large plage de température d'utilisation, ces modèles conviendront parfaitement pour la:

  • Surveillance vibratoire de trains
  • Surveillance vibratoire d'éoliennes
  • Surveillance vibratoire de machines tournantes
  • Surveillance vibratoire de machines de production

.

Nombre de composantes
3 Axes
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
100 / 50 / 250 / 10 / 30 / 500 mV/G
Etendue de mesure linéaire
32 / 80 / 160 / 16 / 250 / 800 G
Bande passante (-3 dB)
15000 Hz
Non linéarité (% PE)
± 1 %
Sortie analogique
0-5 VDC
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
alimentation
0.5mA to 8mA
Température de fonctionnement
-55 à 130 °C
Connectique
Sortie Connecteur
Connecteur
Connecteur M12
Classe de Protection
IP67
Matériau
Acier
Poids
0.235
Etendue de mesure
5-50g, 50-500g, > 500 g

  • Câble
  • Connectique
  • étendue de mesure
  • filetage
  • Câble
  • Connectique
  • étendue de mesure
  • filetage
