HFA360 - Capteur de vibration haute fréquence Ethernet triaxial

Capteur de vibration triaxial haute fréquence à interface Ethernet 10/100M, plage ±50 g, bande passante DC~10 kHz, alimentation DC 12V, protection IP67.

Présentation

Le HFA360 est un capteur de vibration haute fréquence Ethernet, à haute précision et large bande de réponse, destiné à la mesure temps réel des vibrations triaxiales. Il restitue en continu les valeurs d'accélération vibratoire selon les axes X, Y et Z. La communication s'effectue directement via une interface Ethernet adaptative 10/100M, sans contrôleur intermédiaire ni module d'adaptation : les données sont téléversées directement vers un serveur ou une plateforme.

Le capteur utilise un échantillonnage par ADC 20 bits, avec une sensibilité de 0,095 mg/LSB, autorisant la capture de vibrations de faible amplitude. La bande passante DC~10 kHz couvre la plage des fréquences de défaut de la plupart des machines tournantes industrielles. Le bruit est de 35 µg/√Hz.

Spécifications principales

Installation et Utilisation

Intégration mécanique

Le montage s'effectue par fixation magnétique ou par vis double extrémité (trou inférieur M5 x 6). En fixation vissée, la vis double extrémité M5×10 mm ou M5×6 mm vers M8 x 8 mm est serrée sur le point de mesure ; après application uniforme de graisse silicone sur la base du capteur, celui-ci est fixé sur la plateforme d'essai. La direction de mesure est ensuite ajustée.

Acquisition de données

La version alimentée en DC 12V se raccorde via le connecteur aviation M12 8 broches au combinateur réseau/alimentation fourni (adaptateur RJ45), puis le câble réseau est relié au PC et l'alimentation à une source DC 12V. Le capteur communique avec le serveur selon le protocole TCP en tant que client TCP ; le serveur joue le rôle de serveur TCP. Les paramètres TCP sont modifiables via un logiciel de configuration (redémarrage du capteur requis après modification). Chaque paquet transmis contient 116 groupes de données d'accélération triaxiales (en g), permettant au serveur de reconstituer les signaux continus X, Y et Z.

Applications

Le HFA360 est destiné au monitoring vibratoire des équipements industriels et à l'analyse temps réel de l'état des machines tournantes :

• moteurs
• pompes
• ventilateurs
• compresseurs d'air
• moteurs à gaz
• générateurs
• réducteurs et boîtes de vitesses. Il fournit une information précise sur l'état de fonctionnement et la santé des équipements.

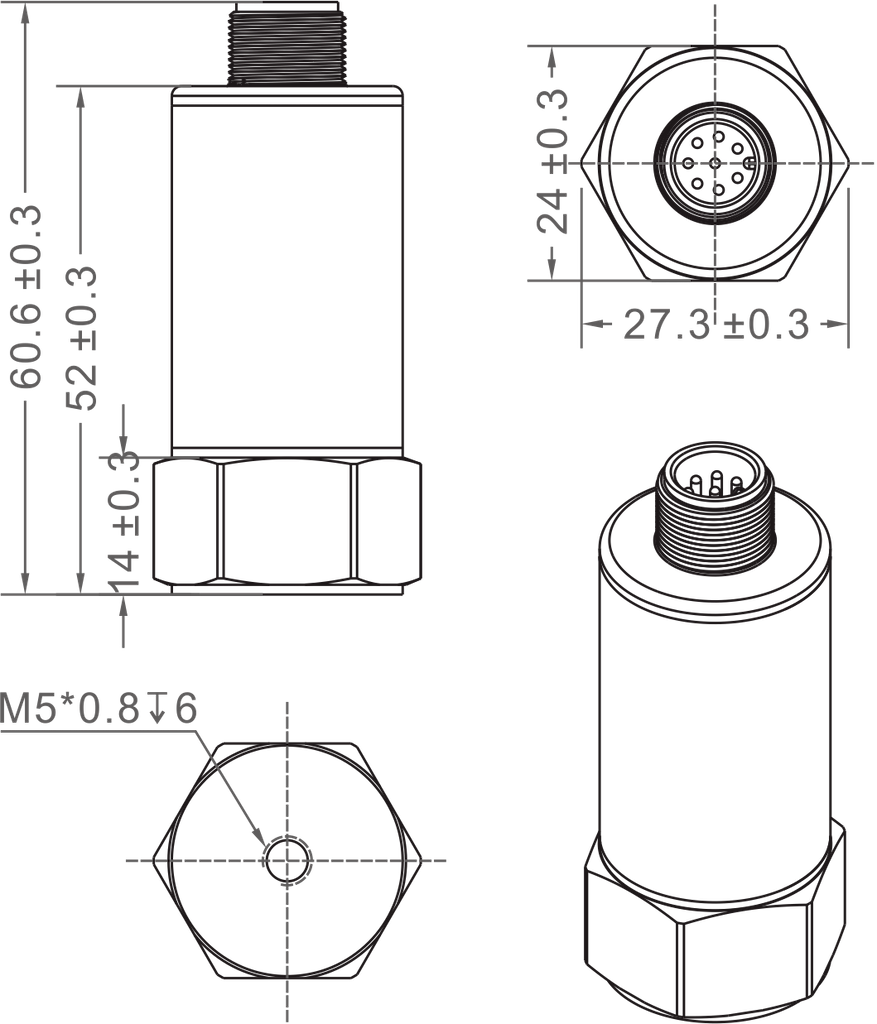

• Dimensions boîtier : L24×W27.3×H60.6 mm
• Poids du capteur : ≤105 g
• Fixation : magnétique ou vis double extrémité (trou inférieur M5*6)
• Base magnétique : ≤27 g (D25) / ≤42 g (D32)
• Combinateur réseau : 16 cm / ≤40 g
• Câble M12 8 broches : 5 m / ≤300 g
• Câble RJ45-RJ45 : 1,5 m / ≤85 g

• Base magnétique + vis M5 acier inoxydable (D25/D32) : configuration optionnelle.

• Combinateur réseau/alimentation (RJ45 femelle, 16 cm) : configuration standard.
• Connecteur aviation M12 8 broches, 5 m (longueur de câble personnalisable) : configuration standard.
• Câble RJ45 vers RJ45 12V1A, 1,5 m : configuration standard.
• Adaptateur secteur M56 vers M66 / M56 vers M88 : configuration standard.
