Ref: LSLR

Servo-acceloromètre durci 1 axe - très haute précision - 0.1 à 2g - IP66

  • Etendue de mesure : ±0.1g, ±0.25g, ±0.5g, ±1.0g, ±2.0
  • Non-linéarité : 0,02 à 0,05 % de l'étendue de mesure
  • Bande passante : 062 à 0-30Hz
  • Résolution : 1 µg
  • Très grande stabilité du zéro
  • Limite de chocs : 1500 g
  • Signal de sortie : +/- 5VDC, 0-5VDC ou 4-20mA
  • Insensible aux accélérations transverses
  • Température d'utilisation : -40 à +80°C
  • Alimentation : ± 12Vcc à ± 18 Vcc, 9-18VDC ou 20-30 VDC

Télécharger la fiche produit

?

Présentation

Le LSLR est un accéléromètre mono-axe durci conçu pour la mesure de très faibles accélérations en conditions extrêmes. Le mécanisme amorti par fluide offre un excellent rapport signal/bruit y compris en présence de vibrations et de chocs, ainsi qu'une excellente stabilité de sortie. 5 étendues de mesure comprises entre +/-0,1 et 2g sont disponibles.

Specifications

Input Range (g) ±0.1 ±0.25 ±0.5 ±1 ±2
Full Range Output (FRO) 0-5V or ±5V or 4-20mA 0-5V or ±5V or 4-20mA 0-5V or ±5V or 4-20mA 0-5V or ±5V or 4-20mA 0-5V or ±5V or 4-20mA
Non-linearity (%FRO) < 0.02 < 0.02 < 0.02 < 0.02 < 0.05
SF Temp Sensitivity < 300 ppm/°C < 100 ppm/°C < 60 ppm/°C < 60 ppm/°C < 60 ppm/°C
Bandwidth (-3 dB), Hz 0-2 0-15 0-20 0-30 0-30
Transverse Axis Misalign. < ±0.5° < ±0.5° < ±0.5° < ±0.5° < ±0.5°
Bias range (g) ±0.04 ±0.01 ±0.02 ±0.02 ±0.02
Bias Temp Sensitivity < 50 µg/°C < 50 µg/°C < 50 µg/°C < 50 µg/°C < 50 µg/°C
Resolution 1 µg 1 µg 1 µg 1 µg 1 µg

Le boitier durci est compact (92.2 x 41.4 x 53), et peut être utilisé en intérieur ou extérieur (IP66, température d'utilisation : -40 à 80°C). La connectique est au choic un connecteur 6 pins, un bornier ou une sortie câble directe.

Applications

  • Surveillance sismique
  • Mesure géophysique
  • analyse de vibrations très faible amplitude
  • génie civil
  • test en vol
  • robotique
Technologie
Asservi / inertiel
Type de produit
Accéléromètre
Nombre de composantes
1 Axe
Etendue de mesure linéaire
0.25 / 0.5 / 1 / 2 / 0.1 G
Bande passante (-3 dB)
30 , 2 , 5 Hz
Non linéarité (% PE)
± 0.02 , 0.05 %
Signal de sortie
0-5 VDC, ± 5 VDC, 4-20 mA
Tension d'alimentation
10 Vcc
alimentation
±12 à ±18 VDC
Température de fonctionnement
-40 à 80 °C
Connectique
Connecteur PT06A-10-6S, Câble en option
Classe de Protection
IP66
Matériau
Acier
Etendue de mesure
0-5 g
Remarque
Résistance aux chocs : 1000 g

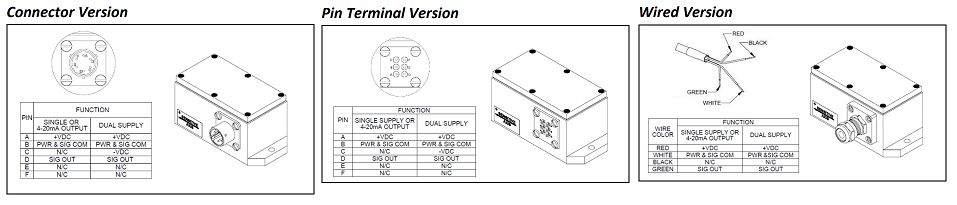

Dimensions

Wire output

Connector output

Terminal pins output

  • Sortie température
  • étendue de mesure
  • filtre passe-bas
  • Câble
  • Connecteur
  • Coffret de conditionnement
  • Afficheur
