Ref: LMP

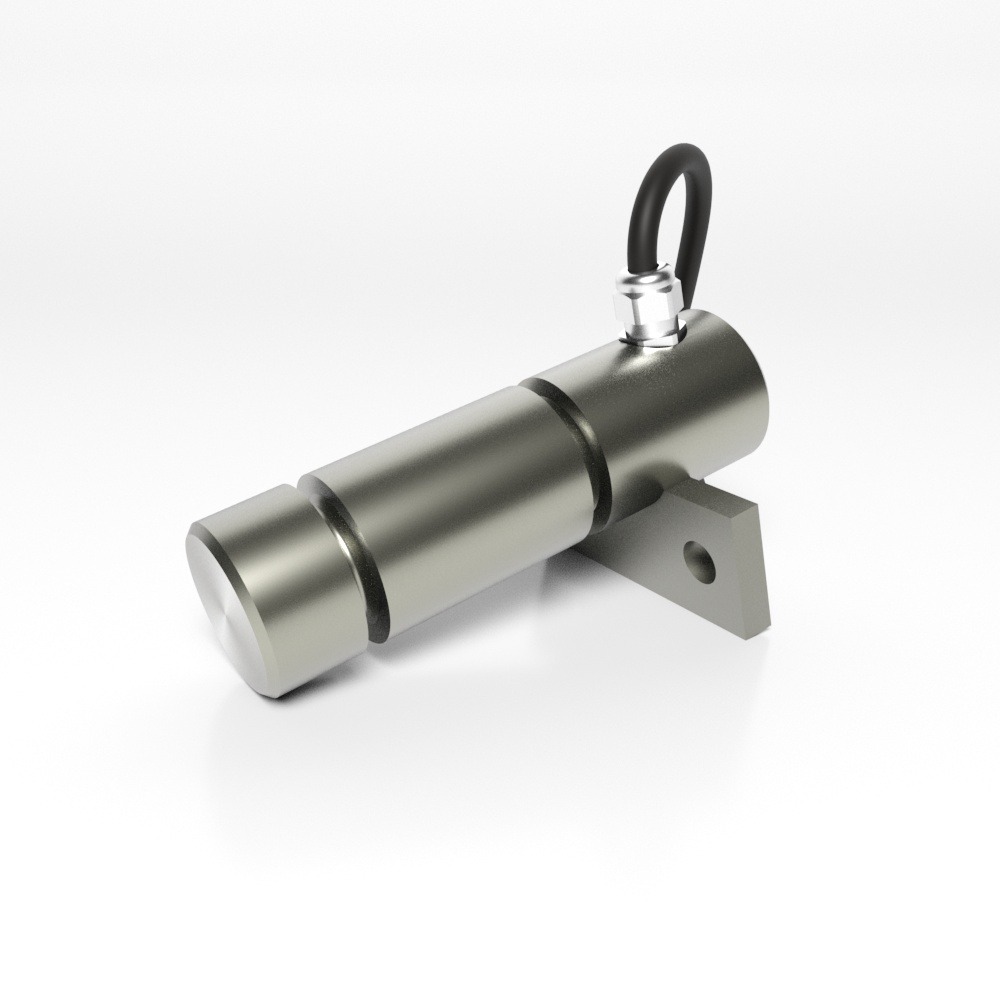

Axe dynamométrique Inox IP67 0-500 kg à 0-1500 tonnes

Axe dynamométrique instrumenté pour mesure de charge
Etendues de mesure standard : 0.5, 1, 2.5, 3.5, 6.5, 15, 25, 50, 100, 250, 500, 750, 1000, 1500 tonnes
Non-linéarité : < 1% de la pleine charge
Signal de sortie: 1.5 mV/V (ou amplifié en option)
Dimensions: selon application;
Protection à la surcharge : 150%
Limite avant rupture : > 300% de la capacité nominale
Contruction : inox IP67
Température de fonctionnement : -20 à 70°C
Connectique : Câble 5 m 4 fils ou connecteur
Options: Ampli intégré, ATEX

Habituellement livrable sous 6 à 8 semaines

Présentation

L'axe instrumenté LMP s'installe en lieu et place de l'axe qu'il remplace, et est conçu pour la mesure / surveillance en temps réel des charges dans une grande variété d'applications telles que les grues, les treuils, palans, ponts roulants, l'instrumentation de manilles ou de paliers.

La gamme standard est disponible en 14 capacités nominales commençant à 500kg jusqu'à 1500 Tonnes, avec une précision de mesure de l'ordre de 1% de la pleine échelle. Le signal de sortie est de 1,5 mV / V d'excitation (5 ou 10V). La protection contre les surcharges est de 150% de la plage de mesure, la limite de rupture est supérieure à 300% de la plage nominale.

Spécifications

Installation

L'axe LMP se monte en lieu et place de l'axe standard dans la pièce d'origine, et mesure les forces de traction appliquées sur le cylindre central par cisaillement. L'axe est généralement fourni avec une plaque anti-rotation et un câble de 5 m. L'axe dynamométrique LMP est compatible pour un usage en extérieur, avec un corps en acier inoxydable durci IP67, et une plage de température de fonctionnement de -20 à + 70 ° C. Le signal de sortie (1,5 mV/V) peut être amplifié en option (sortie 4-20mA, 0-5V, 0-10V ou RS-485 / Modbus RTU)

Dimensions

Options de configuration

étendues de mesure
connectique
Signal de sortie
Conditionnement, acquisition : Afficheur, Conditionneur ou modules d'acquisition

Applications

Instrumentation de machines outils
marine
levage
Pesage

Etendue de mesure Fz: 0.5t , 1t , 2.5t , 3.5t , 6.5t , 15t , 25t , 50t , 100t , 200t , 250t , 500t , 750t , 1000t , 1500t
Précision (erreur totale): 1 %
Non linéarité (% PE): ± 0.5 %
Hystérésis: 0.25 % FS
Non-répétabilité: 0.1 % FS
Compensation en température: -20 à 70 °C
Température utilisation: -10 à 70 °C
Sensibilité au Zéro: 0.01 %PE/°C
Sensibilité du gain: 0.01 %/°C
Sortie analogique: 0-10 VDC, 0-5 VDC, 4-20 mA, non-amplifié, RS-485
Signal de sortie: 1.5 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 5 Vcc
Connectique: Câble STC-31V-4 2m 4 fils open
Surcharge: 150 %PE
Matériau: Acier Inoxydable
Construction: Inox
Classe Protection [IPxx]: IP67
Plage d'effort à mesurer: 5kN - 250 kN, > 250 kN, > 1 MN
Application: OEM

Datasheet-LMP_PMi_FR.pdf

Dimensions

Options de configuration

Calibration en traction et/ou compression
Longueur de câble
Connecteur spécifique
Compensation en température étendue
Calibration ISO 17025
Amplification (5VDC, 10VDC, 4-20mA)
Version immergeable
TEDS

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
