Ref: KM26 - Ø26 - 100N à 10kN - IP67

Cellule de force type bouton - 100 N à 10 kN - IP67

  • Etendues de mesure: 100N, 200N, 500N, 1kN, 2kN, 5kN, 10kN
  • classe de précision: 1 %;
  • Calibration: compression seule
  • Transmission de l'effort: bouton de charge R40, Ø6 mm
  • Dimensions: Ø25.4 mm x 11 mm;
  • Signal de sortie: 1 mV/V
  • Protection Class: IP 67
  • 3 m cable STC-31V-4
  • Construction: Acier inoxydable
  • en option: Version HA: classe de précision: 0,5%

Télécharger la fiche produit

?

Présentation

KM26 est une cellule de charge à membrane extrêmement compacte, permettant de mesurer des charges d'une tonne en compression avec une précision de 1% dans un encombrement extrêmement réduit (Ø25.4 mm x 11 mm). Cette cellule KM26 à jauge de contrainte est disponible en 6 étendues de mesure comprises entre 100 N et 10 kN, et a une sensibilité de 1,5 mV/V.

L'introduction de l'effort est réalisée via le bouton de charge de 6mm de diamètre à surface plane. Pour garantir la mesure, il est indispensable que l'effort soit centré, et qu'aucune force latérale ne soit appliquée.

Le capteur KM26 est en acier inoxydable étanche IP67, la plage de température de fonctionnement de -10 à +85°C. Un câble de 3m et 4 fils est fourni pour l'alimentation du capteur ( 5VDC) et le signal de sortie (non amplifié).

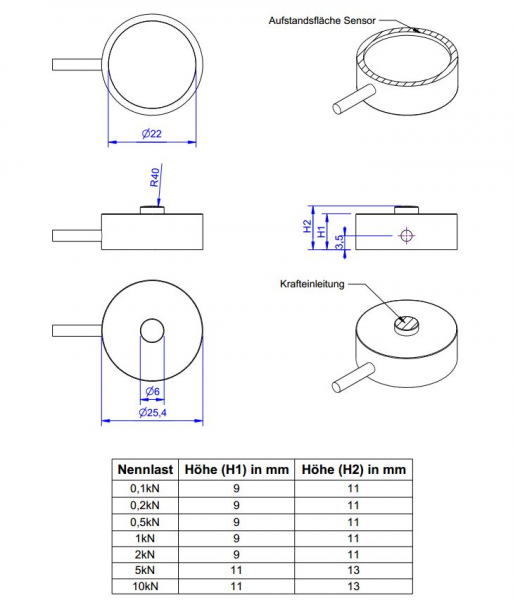

Dimensions

Conditionnement et acquisition

Le signal de sortie du capteur KM26 est non-amplifié. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition.

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Essais statiques de laboratoire
  • instrumentation de machines outils
  • robotique
  • Pesage
Type de capteur
Bouton compression
Etendue de mesure Fz
100N , 200N , 500N , 1kN , 2kN , 5kN , 10kN
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.05 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble STC-31V-4 4 conductor open 3m
Direction de mesure
Compression
Déflection Fz
0.08 mm
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP67
Poids
0.044 à 0.085
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
OEM, Immergeable

Dimensions

Connectique

Câble STC-31V-4 4 conductor open 3m

Borne Description Couleur du fil
+Us Alimentation + Rouge
-Us Alimentation - Noir
+Ud Sortie + Vert
-Ud Sortie - Blanc

Options et accessoires

  • version haute précision (classe de précision: 0,5%)
  • certificat de calibration ISO 17025
  • étendue de mesure
  • connectique et cablage

Conditionneur / Afficheur

Module d'acquisition
