Capteur de force miniature traction compression - ±10N à ±100N - Précision 0,1%

Capteur de force traction/compression à jauges de contraintes
Etendue de mesure : ±10N, ±20N, ±50N, ±100N
Classe de précision: 0,1 %
Non-linéarité : 0,05 % PE
Dimensions : 40 x 25 x 10 mm
Installation : 1 x M3 (effort), 4 x M3 (partie fixe)
Température de fontionnement : -20 à +80 °C
Alimentation du pont : 1 à 10V
Sortie : 2 mV/V
Construction: Aluminium, IP40
certificat de calibration 5-points inclus
Sortie: câble ou connecteur

Présentation

Le capteur de force LHCA permet la mesure d'effort en traction et en compression avec une très bonne précision (0,1% de la pleine échelle) et un encombrement minimal (10 mm de hauteur seulement). L'introduction de l'effort est réalisée par un taraudage de diamètre M3. La fixation du capteur au banc de test / au bâti est réalisée par l'intermédiaire de 4 tarudages M3.

Disponible en 4 versions de capacité comprises en 10 et 100N, le LHCA se caractérise par une fabrication robuste (Aluminium, protection à la surcharge de 150%) et une plage de température de fonctionnement comprise entre -20 et 80°C.

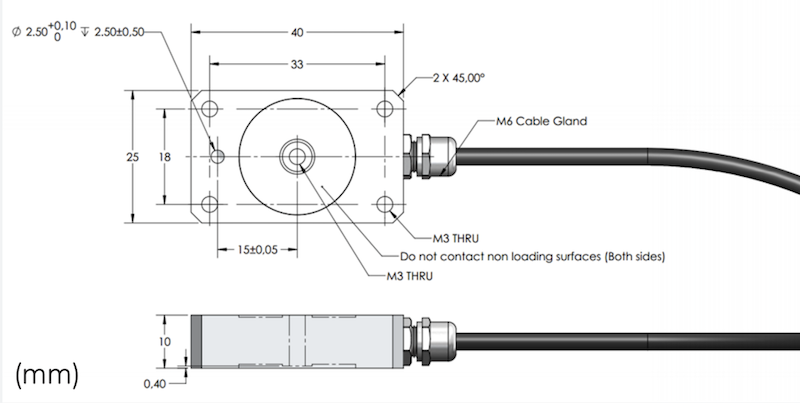

Dimensions

Utilisation

Le capteur d'effort LCHA est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition	Module d'acquisition
GSV-2TSDI	MICRA-M	PMI-520AJ	GSV-1A	GSV-6K	GSV-3USB	GSV-2AS

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB	Module d'acquisition RS-232/485 ou CANopen

Applications

Mesure de traction
Essais matériaux
instrumentation de machines outils
robotique
instrumentation de machines de traction
pesage / dosage

Options et accessoires

Longueur du câble
Fiche TEDS
Module de conditionnement
Afficheur
Système d'acquisition

Type de capteur: Embouts filetés
Etendue de mesure Fz: ±10N , ±20N , ±50N , ±100N
Précision (erreur totale): ≤ 0.1 %
Non linéarité (% PE): ± 0.05 %
Hystérésis: 0.05 % FS
Non-répétabilité: 0.03 % FS
Compensation en température: -15 à 71 °C
Température de fonctionnement: -20 à 80 °C
Sensibilité au Zéro: 0.018 %PE/°C
Sensibilité du gain: 0.018 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 2 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 5 Vcc
Connectique: câble 4 conducteurs 60 cm
Direction de mesure: Traction, Compression, Traction + Comp.
Déflection Fz: 0.1 mm
Surcharge: 150 %PE
Matériau: Aluminium
Classe de Protection: IP40
Poids: 0,3
Plage d'effort à mesurer: ⩽ 250 N
Application: Haute Précision, OEM, low cost

Datasheet-LHCA_PMi_FR.pdf

Dimensions

Connectique

sortie connecteur ou câble

Blindage - tresse métallique

Options de configuration

Longueur de câble
Connecteur spécifique
Compensation en température étendue

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
