Ref: SGR510/520

Couplemètre rotatif haute précision - ±0.175 Nm à ± 13.000 Nm - Sortie analogique ou numérique

  • étendues de mesure: de ±175mNm à ±13000Nm
  • précision: < ± 0.1% de la pleine échelle
  • Signal de sortie : analogique (SGR510: tension, courant) ou numérique (SGR520 : USB, CAN, RS-232)
  • Protection à la surcharge : jusqu'à 250% (SGR520)
  • Transmission du signal sans contact
  • SGR520 : échantillonnage : jusqu'à 4kHz
  • Sortie vitesse en option
  • Tension d'alimentation: 12-32 VDC
  • Compatible avec le module de passerelle ethernet

Télécharger la fiche produit

?

Présentation

La série de couplemètres rotatifs SGR est utilisée pour la mesure de couple de précision en rotation. 23 versions sont disponibles, permettant de mesurer des couples sur des étendues comprises entre ±0,175Nm et ±13000 Nm, à des vitesses de rotation pouvant atteindre 30000 tr/min, avec une précision de 0,1%. Une sortie vitesse de rotation ou angle peut être ajoutée en option, permettant de s'affranchir d'un capteur de régime additionel, et d'obtenir directement la puissance réelle à l'arbre. La bande passante est de 0-1 kHz.

La transmission du signal entre l'axe de mesure et le stator est sans contact, apportant l'avantage d'une durée de vie optimisée et d'une minimisation du bruit de mesure.

Le couplemètre inclut une électronique d'amplification, permettant l'acquisition du signal de mesure avec une simple carte analogique (± 10 Vcc). Une sortie numérique (USB, CAN, RS-232) pour un raccordement direct au PC ou à l'automate programmable.

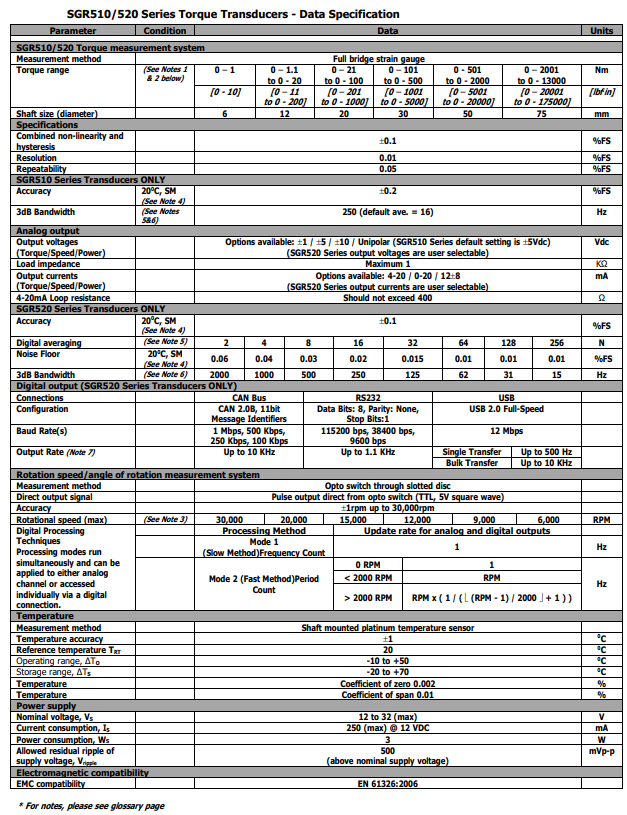

Spécifications

Installation

Les interfaces du couplemètre rotatif SGR 510 / 520 consistent en deux arbres lisses. Le montage se fait généralement via la sélection de deux accouplements et/ou de clavettes. Pour les faibles couples, le couplemètre peut être monté suspendu. Pour les couples plus élevés, il est conseillé de le poser sur pied. Le DRVL est alimenté en 12-32 VDC.

Electroniques

Des électroniques sont disponibles pour l'alimentation, et l'exploitation simple et directe du signal de sortie du SGR 510 / 520. ​

ValueView GMV2 Value Master Base
Afficheur simple couple seul ou couple + régime. Alimente le couplemètre, affiche la valeur instantanée, pic ou min. 4 alarmes programmable et sortie RS-485 / Protocole ASCII pour le raccordement au PC ou l'automate. Pour la gestion de la vérification d'outillages ou de produits: Affichage numérique des valeurs de couple, vitesse, puissance mécanique et angle. Sauvegarde des valeurs dans la mémoire interne. Interface PC pour génération automatique de rapports. Système de gestion de cycles de test pour PC. Transfert des données par EtherNet. Cycles de test programmable (frottements, puissance, couple de serrage, etc...). Génération automatique de rapports.

Applications

Le couplemètre rotatif SGR 510 / 520 est destiné aux mesures de caractérisation et de vérification sur des bancs d'essais :

  • banc de puissance
  • mesure de rendement de génératrice électrique
  • Caractérisation de moteur électrique
  • Mesure de couple sur transmission
  • Surveillance de couple
  • L'intégration d'un filtre passe-bas
Type de capteur
rotatif
Etendue de mesure couple
0 / 0.02 / 20000 Nm
Gamme de mesure
0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm, 1000 - 5000 Nm, 5000 - 20000 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
37000 rpm
Non linéarité (% PE)
± 0.15 %
Hystérésis
0.1 % FS
Signal de sortie
± 4 VDC, 4-20 mA, 10 kHz ± 5kHz
Sortie régime
optionel
Tension d'alimentation
10 Vcc
Connecteur
12pin-connector
Classe de Protection
IP40
Options disponibles
sortie vitesse, Affichage, haute précision

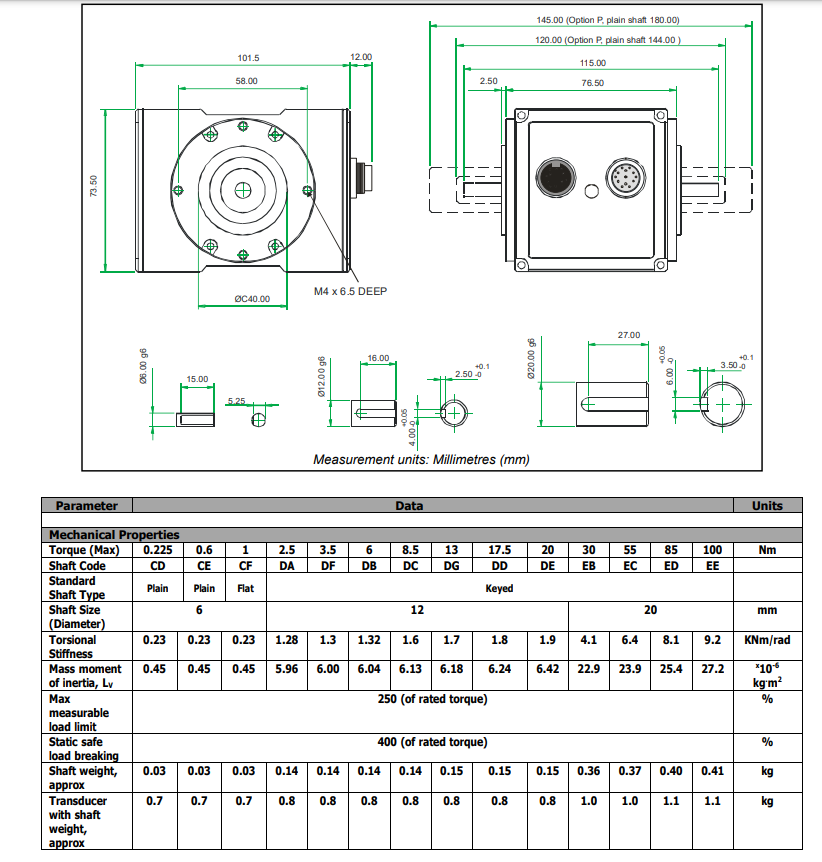

Dimensions

1-100 Nm

Options et accessoires

étendues de mesure

23 étendues en standard, étendue spécifique sur demande

Codification

DRVLA-B-C-D-E-F

  • A: Taille du modèle (I, II, III, etc...)
  • B: étendue de mesure [Nm]
  • C: A = Standard, B = sortie vitesse, C = sortie angle
  • D: option précision: 0 = standard, 1 = haute précision
  • E : vide ou K = option keyway
  • F: vide ou 071 option filtre passe-bas 1 kHz

Câbles

  • Modèle AK12.3F : 12 fils, blindé, longueur: 2,5m, 5m ou 10m, open-end
  • Modèle AK12.3DF: 12 fils, double blindage, longueur: 2,5m, 5m ou 10m, open-end
  • Modèle AK12.3 : 12 fils, blindé, longueur: 2,5m, 5m ou 10m, connecteur
  • Modèle AK12.3D: 12 fils, double blindage, longueur: 2,5m, 5m ou 10m, connecteur

Accouplements

Modèle Description Couple maxi manuel
BK2 Accouplement simple 15 à 1500 Nm manuel
BKH Simple, compact 15 à 1500 Nm manuel
BKE simple, low-cost, compact 20, 200, 1000 Nm manuel
BK3 Soufflet métallique, force de serrage élevée 15 à 10.000 Nm manuel
BK5 manuel
BKL simple, économique 2 à 500 Nm manuel
ROBA-DS 190 à 24.000 Nm manuel
SK2 limiteur de couple 1.5 à 1500 Nm manuel
SK3 limiteur de couple 5 à 2800 Nm manuel
SK5 0.1 à 850 Nm manuel
EK1 élastomère, low-cost, clavette, 0.5 à 1100 Nm manuel
EK2 concentricité, montage facile, absorption des vibrations 6 à 1100 Nm manuel
EKH / EKH Montage radial 4 à 12500 Nm manuel
ES2 limiteur de couple, débrayable 2 à 900 Nm manuel
EKL Compact, absorption des vibrations, simple 0.5 à 1100 Nm manuel
EK6 Compact, absorption des vibrations, simple 1950 à 12500 Nm manuel
