Ref: LWPF2 - 100 à 600 kN

Rondelle de charge à jauges - 100 à 600 KN

  • Etendue de mesure : 100 kN à 600 kN
  • Précision : 1%
  • Non-répétabilité : 0.1 % PE
  • Grand alésage et faible hauteur
  • Température de fontionnement : 0 à 60 °C
  • Protection Class: IP 60
  • Sortie : 1 mV / V
  • Option température : -40 à 150°C
  • Construction: Acier inoxydable/ Aluminum
  • Sortie: Câble 3m

Télécharger la fiche produit

?

Présentation

Le capteur de force LWPF2 permet la mesure de charges de compression élevées entre 100 et 600 kN. Sa géométrie permet l'intégration du capteur rapide sur un arbre. La précision est de l'ordre de 1% de la pleine échelle. La protection à la surcharge est de 150%, et la plage de température de fonctionnement, en standard à 0-60°C, peut être étendue à -40/+150°C en option.

Conditionnement et acquisition

Le capteur de force LWPF2est alimentée entre 1 et 6 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications du LWPF2

  • Mesure de force de serrage
  • Mesure de charge au montage
  • Mesure de pré-contrainte sur assemblage vissé
  • Mesure de couple de serrage

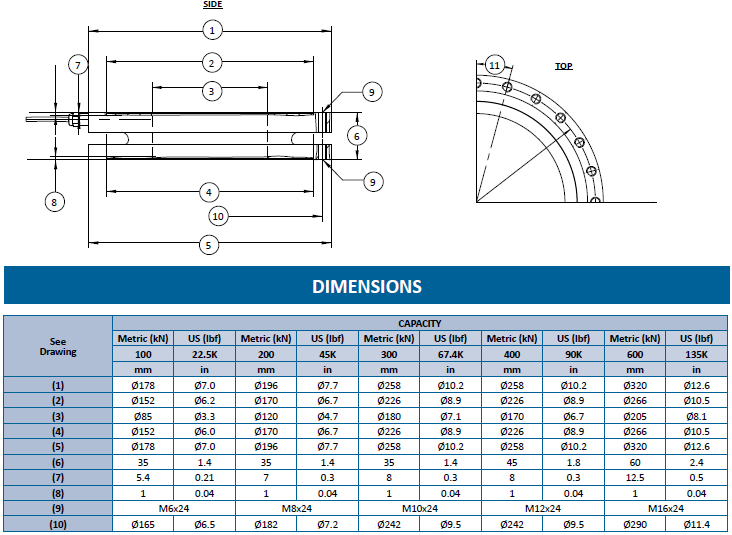

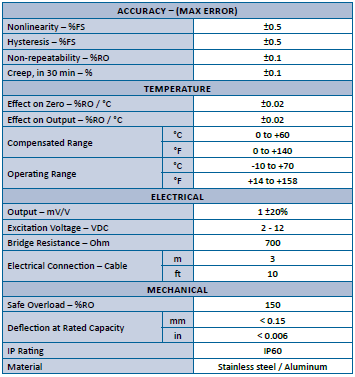

Type de capteur
Rondelles de charge
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.1 % FS
Sensibilité au Zéro
0.01 %PE/°C
Signal de sortie
20 mV/V
Résistance du pont
700 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Matériau
Acier
Classe de Protection
IP42
Plage d'effort à mesurer
> 250 kN
Application
OEM

Options de configuration

  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Température de fonctionnement
  • Calibration ISO 17025

Conditionneur / Afficheur

Module d'acquisition
