Ref: LCA-100 - Aéronautique DO-160

accéléromètre inertiel 1 axe | ± 0.5 à ± 5G | aéronautique | Sortie ±5 VDC

  • Etendue de mesure : ± 0.5 à ± 5 °
  • Précision : 0.01 %
  • Résolution : 10µg
  • Insensible aux accélérations transverses
  • Signal de sortie : ± 5 Vcc
  • Température d'utilisation : -55 à +85°C
  • Alimentation : ± 12Vcc à ± 18 Vcc
  • Certification aéronautique DO-160

Télécharger la fiche produit

?

Présentation

La série d'accéléromètres asservis monoaxes LCA-100 est conçue pour les applications industrielles, aéronautiques ou ferrovaires recherchant une mesure très précise (+/- 0.01%) et très stable de l'accélération sur des étendues comprises entre 0 et +/- 5g. La bande passante est de 0-60 Hz.

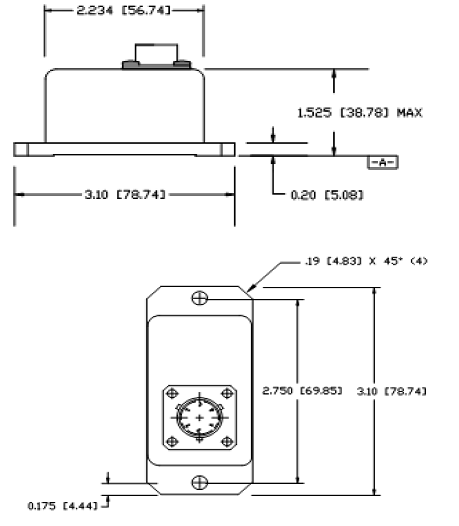

Montage par l'intermédiare de 2 vis. Connectique: 4 picots à souder sur le boîtier.

De nombreuses options de configuration sont offertes incluant la bande passante, la connectique, l'étendue de mesure, la plage de température (par défaut : -55 à 85°C). Qualifié DO-160 pour le test aéronautique.

Spécifications

Etendue [g] ±0.5 ±1 ±2 ±5
Nb axes 1 1 1 1
Signal de sortie ±5 VDC ±5 VDC ±5 VDC ±5 VDC
Sensibilité 10 V/g 5 V/g 2.5 V/g 1 V/g
Résolution 10µg 10µg 10µg 10µg
Non-linéarité
Bande passante 0-60Hz 0-60Hz 0-60Hz 0-60Hz
Limite de chocs 100g 100g 100g 100g
Alimentation 12-18VDC 12-18VDC 12-18VDC 12-18VDC
Sortie Connecteur Connecteur Connecteur Connecteur

Applications

  • Essai en vol
  • Surveillance d'avion en fatigue
  • Test ferroviaire
  • Pilote automatique
  • Navigation automatique de train
Nombre de composantes
1 Axe
Technologie
Asservi / inertiel
Type de produit
Accéléromètre
Etendue de mesure linéaire
0.5 / 5 / 1 G
Bande passante (-3 dB)
60 Hz
Sortie analogique
± 5 VDC
Signal de sortie
± 5 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 85 °C
Matériau
Acier
Etendue de mesure
0-5 g

  • Etendue de mesure
  • Filtre passe-bas
  • Connectique
  • tension d'alimentation
  • Câble
  • Plaque de montage
