Ref: A0xD01-A0xE01

Accéléromètre MEMS capacitif monoaxial - Base hexagonale - ±2 à ±200g

Technologie : MEMS capacitif
Nombre d’axes : 1
Etendues de mesure : +200; ±100; ±50; ±30; ±10; +5;±2g
Sortie : Single-ended (variante D) ou différentielle (variante E)
Bande passante (±5%): DC-2kHz (200g); DC-500Hz(2g)
Non linéarité : ≤0.1% (typ)
Température : -55~125°C
Dimensions : HEX 16.00×15.00 mm
Masse : 10 grammes

Généralement livrable sous 4 semaines

Présentation

Les capteurs de la gamme A0xD01 et A0xE01 sont des accéléromètres monoaxes MEMS à usage généraux. Différentes sorties sont disponibles : single-ended pour les A0xD01 et différentielles pour les A0xE01. 7 étendues de mesure sont sélectionnables : +200; ±100; ±50; ±30; ±10; +5; ±2g. Les capteurs se fixent par vissage (M5 ou 10-32) via une base hexagonale et la connectique est un connecteur 4-pin 1/4-28

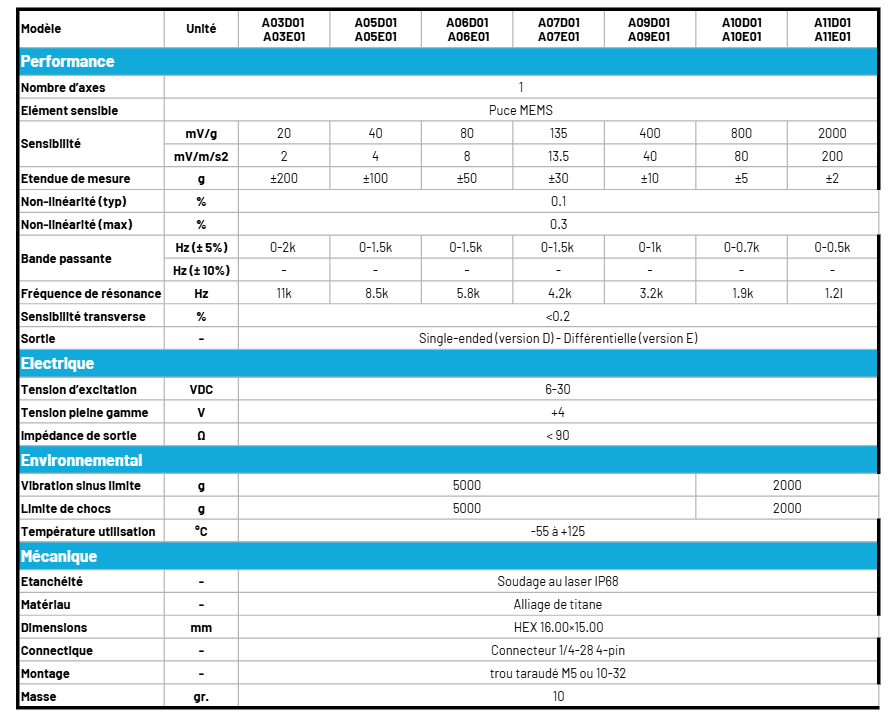

Spécifications

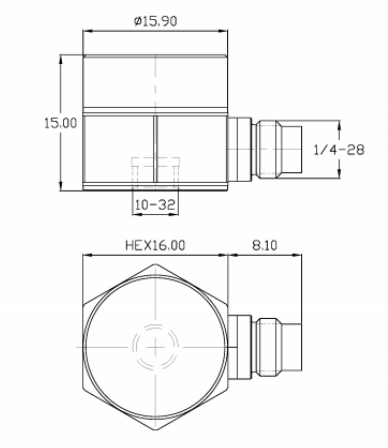

Dimensions

Applications

Essais basses fréquences
Caractérisations vibratoires
Confort/dynamique véhicule
Géotechnique/génie civile
Navigation

Nombre de composantes: 1 Axe
Technologie: MEMS Capacitif
Type de produit: Accéléromètre
Sensibilité [mV/g]: 20 mV/g, 80 mV/g, 2000 mV/g
Etendue de mesure [g]: 200 / 100 / 50 / 30 / 10 / 5 / 2 G
Bande passante ±5% [Hz]: 1000 Hz
Non linéarité (% PE): ± 0.1 %
Signal de sortie: ± 5 VDC
Température utilisation: -55 à 125 °C
Classe Protection [IPxx]: IP67
Matériau: Titanium
Poids: 0.01
Etendue de mesure: 50-500g, > 500 g
Application: Géotechnique, Confort / Agrément, Vibratoire

Datasheet-A0xD01-A0xE01_PMi_FR.pdf

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Etendue de mesure
Interfaces M5 ou 10-32
Type de sortie
