Ref: CDIT-3 Series

Cellule de force de compression Inox | 0-100 kg à 0-200 tonnes

15 étendues de mesure disponibles comprisens de 0-100 kg à 0-200 tonnes
Précision : ≤±0.023% de la PE
Construction en acier inoxydable (17-4 PH) – Résistance à la corrosion et durabilité
Profil ultra-bas (hauteur ≤ 25 mm selon modèle) – Intégration dans des espaces restreints
Sortie standard : 2 mV/V (pont de jauges)
Étanchéité : IP68 – Utilisation en environnements industriels exigeants
Plage de température : -20 °C à +70 °C
Protection à la surcharge : 150%
Bouton de charge intégré – Centrage optimal de l’effort et rejet des forces latérales
Câble blindé de 5 m inclus (4 fils) – Résistant aux interférences électromagnétiques
Certifications : CE, RoHS – Conforme aux normes industrielles
Consulter la gamme des capteurs de compression

Délai de livraison : 2-6 semaines

Présentation - Installation

CDIT-3 est un capteur de compression à bouton de charge compact et très précis conçu pour la mesurer de charges pouvant atteindre 200 tonnes avec une précision < 0,023%. Le capteur CDIt-3 à jauge de contrainte est disponible en 15 étendues de mesure comprises entre 0-100kg et 0-200 tonnes, avec une sensibilité de 2,0 mV/V.

L'introduction de l'effort est réalisée via le bouton de charge de 32mm de diamètre à surface plane et Radius R160, contribuant à rejeter une partie des efforts latéraux. Pour garantir la mesure, il est indispensable que l'effort soit centré, et qu'aucune force latérale ne soit appliquée.

Le capteur CDIT-3 est en acier inoxydable étanche IP68, la plage de température de fonctionnement de -20 à +80°C. Un câble de 5m et 4 fils est fourni pour l'alimentation du capteur (5VDC).

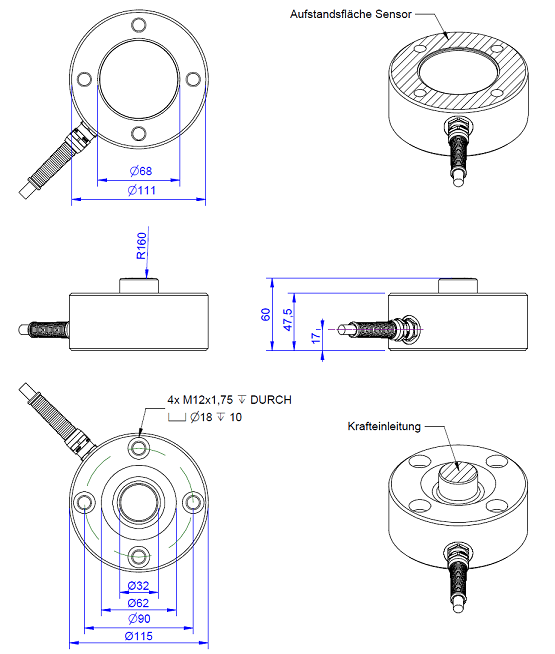

Dimensions

Conditionnement et acquisition

Pour le conditionnement du capteur CDIT-3, deux options sont proposées

Le conditionnement peut être intégré au capteur directement (KM115e). Le signal de sortie est une tension 0-10 VDC ou un courant 4-20 mA. La tension d'alimentation comprise entre 14 et 30 VDC. Les fonctions tare, autoscale et une sortie détection de seuil sont incluses.
Le conditionnement est externe :

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6K	GSV-6L

Afficheur numérique haute précision 1 ou 2 voies	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple

Applications

Pesage de silos
Pesage de bateaux
Pesage de convoyeurs
Pesage de cuves
Vérification de presses
Mesure de force d'écrasement
robotique

Type de capteur: Bouton compression
Etendue de mesure Fz: 1000kg , 250kg , 500kg , 2.5t , 5t , 7.5t , 10t , 20t , 30t , 50t , 75t , 150t , 200t
Précision (erreur totale): ≤ 0.1 %
Non linéarité (% PE): ± 0.1 %
Hystérésis: 0.05 % FS
Non-répétabilité: 0.1 % FS
Compensation en température: -10 à 70 °C
Température utilisation: -10 à 85 °C
Sensibilité au Zéro: 0.02 %PE/°C
Sensibilité du gain: 0.02 %/°C
Sortie analogique: non-amplifié
Signal de sortie: 1 mV/V
Résistance du pont: 700 Ω
Tension d'alimentation: 2.5 - 5 VDC
Connectique: Câble 5 m SUPER-PAAR-TRONIC-C /2x2x0,25
Direction de mesure: Compression
Déflection Fz: 0.08 mm
Surcharge: 150 %PE
Construction: Acier inoxydable
Classe Protection [IPxx]: IP67
Poids: 2.9
Plage d'effort à mesurer: 250 N - 5 kN, 5kN - 250 kN, > 250 kN, > 1 MN
Application: OEM, low cost, Immergeable

Dimensions

Connectique

Câble SUPER-PAAR-TRONIC-C /2x2x0,25 - 4 fils - 5 m

Borne	Description	Couleur du fil
+Us	Alimentation +	Marron
-Us	Alimentation -	Blanc
+Ud	Sortie +	Vert
-Ud	Sortie -	Jaune

Options de configuration

certificat de calibration ISO 17025
étendue de mesure
connectique et cablage
électronique de conditionnement intégrée (sortie 0-10 VDC ou 4-20 mA)

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : TRA-240 (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
