Capteur de force en S - ±250 kg à ±20 tonnes - Immergeable IP68

  • Etendues de mesure : ±250kg, ±500kg, ±1 tonne, ± 2 tonnes, ± 5 tonnes, ± 10 tonnes et ± 20 tonnes
  • Précision: ±0.03%
  • Signal de sortie: 2 mV/V
  • Capteur immergeable IP68
  • Calibration : traction/compression
  • Dimensions: 31,8 x Ø19.1 à 41,3 x Ø25.4 mm
  • Transmission de l'effort : 2 taraudages M6x1 à M8x1.25
  • Température de fonctionnement : -20 à 60°C
  • Compensation en température: -10 à 40°C
  • Fréquence de résonnance : 5 à 6 kHz
  • Connectique : Câble 4 m 4 fils blindé
  • Poids : >800g
  • Rotules, Conditionneurs, afficheurs, module d'acquisition, y compris sans fil en option.

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?
Délai de livraison : 4-8 semaines

Présentation

Le capteur de force en S à jauges de contraintes WSSB est conçu pour la mesure d'effort ou le pesage en environnement difficile. Disponible sur 7 étendues de mesure comprises entre ±250kg et ± 20 tonnes, le WSSB se caractérise par une construction immergeable IP68 et une excellente précision (±0.03% de l'étendue de mesure).

Spécifications

étendues de mesure [kg] 250, 500, 1000, 2000, 5000, 10000, 20000
Précision 0,03%
Signal de sortie 2 mV/V
Alimentation 1 à 15 VDC (5 V recommandés)
Construction Inox IP68
Température de fonctionnement -20 à 60°C

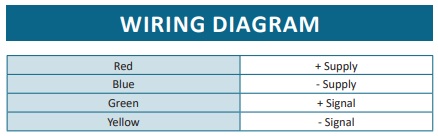

Connectique Sortie câble blindé, 4 fils 4m de longueur, sans connecteur

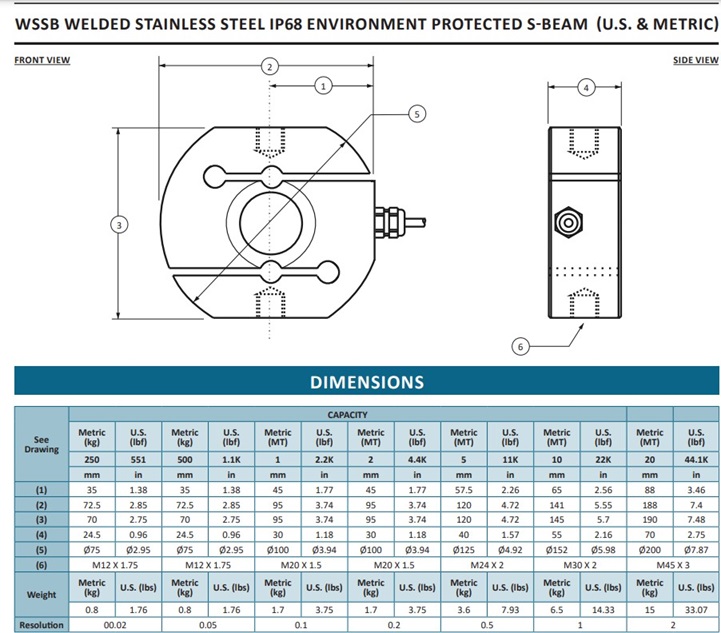

Dimensions / Installation

Le montage du capteur WSSB se fait par l'intermédiaire de deux taraudages métriques M5 ou M6 au centre des surfaces supérieures et inférieures du capteur.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB

Applications

  • Mesure de résistance de câble
  • Balances de pesage
  • Outils de levage en environnement marin
Type de capteur
Capteurs en S
Etendue de mesure Fz
2500N , 5000N , 10kN , 20kN , 50kN , 100kN , 200kN
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.01 %
Hystérésis
0.01 % FS
Non-répétabilité
0.02 % FS
Compensation en température
-10 à 40 °C
Température de fonctionnement
-20 à 60 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Connectique
Câble 4 conducteurs blindé longueur 4m
Direction de mesure
Traction + Comp.
Déflection Fz
0.2 mm
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP68
Poids
>0.8
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
Immergeable

Dimensions

Connectique

Options de configuration

  • Etendue de mesure
  • Plage de température de fonctionnement
  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025 / ISO 376
  • rotules
Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB
