Ref: ULC - ±0.5N à ±2N - Surcharge 10x

Capteur de force en S | 0,5 à 2N | Surcharge 10X - Précision 0.1%

  • Capteur de force en S à jauges de contraintes
  • étendues de mesure : ±0.5N, ±1 N et ±2N
  • Protection en surcharge : 10 x étendue de mesure
  • Non-linéarité : ± 0.05 % PE
  • Signal de sortie: 2 mV/V
  • Mesure en traction/compression

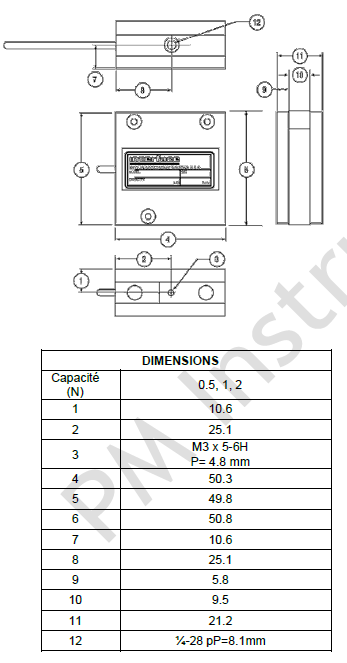

  • Dimensions : 50,3 x 49,8 x 21.2 mm
  • Certificat d'étalonnage inclus

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le modèle ULC est un capteur de force en S faible capacité avec une trés grande précision mesurant des charges jusqu'à 2 N. Une butée mécanique assure la protection du capteur en cas de surcharge (jusqu'à 10 fois l'étendue de mesure).

Le capteur ULC permet la mesure de charges en compression ou tension dans un encombrement minimal. Disponible en 3 étendues de mesure (±0,5N, ±1N, ±2N), la précision est de 0,1% de la pleine échelle.

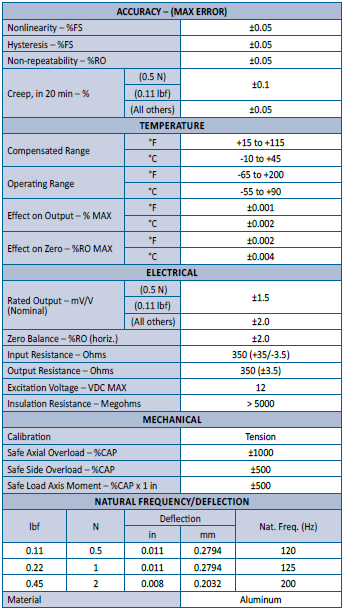

Spécifications

Installation

L'application de l'effort est réalisée via 2 taraudages M3 de part et d'autre du capteur. Le capteur ULC est fourni avec un câble de 2m, et la plage de température de fonctionnement est de -55 à +90°C.

Conditionnement et acquisition

Le capteur en S ULC est alimenté par une tension comprise entre 2,5 à 10 Vdc. Le signal de sortie pleine échelle de 2 mV/V

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Type Conditionneur IP66 Connditionneur en ligne Conditionneur Rail-DIN Conditionneur PCB Module d'acquisition Conditionneur de table avec afficheur Afficheur simple
Modèle GSV-1A GSV-6K GSV-1H ou PMI-520AJ GSV-6L GSV-3USB (1 voie) ou GSV-1A4 (4 voies) GSV-2TSDI MICRA-M
Signal de sortie +/-10v ou 4-20mA ou 12±8mA 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA +/-10v ou 4-20 mA 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA USB (PC) -5/+5 VDC, 0-10VDC ou 4-20 mA + USB / RS-232 tension / relais / série ou Ethernet
Format

Applications :

  • Contrôle qualité en production
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Pesage de précision
  • Instrumentation de maquettes
  • Applications OEM
Type de capteur
Capteurs en S
Etendue de mesure Fz
0.5N , 1N , 2N
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.05 % FS
Non-répétabilité
0.05 % FS
Température de fonctionnement
55 à 90 °C
Sensibilité au Zéro
0.004 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
1.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
1000 %PE
Matériau
Acier
Classe de Protection
IP42
Plage d'effort à mesurer
⩽ 250 N
Application
Haute Précision, Miniature

  • Longueur de câble
  • Fiches électroniques de transducteurs (TEDS)
  • Etalonnage personnalisé
  • sortie standardisée
  • Plage de température spéciale
  • Chaîne de mesure
