Ref: GSMTM - ±4.5 à ±445N - low cost

Capteur de force S miniature low cost - ±4.5 à ±445N, Surcharge : 10x

  • Capteur de force en S miniature - traction/Compression
  • Etendue de mesure : ±4.5N, ±9N, ±20N, ±45N,±110N, ±225N, ±445N
  • Dimensions : 16 X 19 X 8 mm
  • Poids : 9g
  • Non-linéarité : ±0.1% PE
  • Protection à la surcharge : 10x
  • Déflexion : 0,1mm
  • Température de fonctionnement : -51 à 93°C
  • Sensibilité du gain à la température : 0.018 %PE/°C
  • Faible dérive : 0.025% (20 minutes)
  • Installation: 2 taraudages M3
  • Sortie câble 1,5m
  • Certificat d'étalonnage 5 pts traction/compression inclus

Télécharger la fiche produit

?

Présentation du capteur de force en S

Le modèle GSMTM est un capteur de force en S de précision pour applications OEM. Disponible en 7 capacités comprises entre ±4.5N et ±445N, le GSMTM permet la mesure de charges en traction et/ou compression avec une non-linéartié de 0,1% de la pleine échelle dans un encombrement minimal (seulement 16 X 19 X 8 mm et 9g).

La compensation en témpérature porte sur la plage -15 à 65°C, la plage de température de fonctionnement est -50 à 95°C. La sensibilité du capteur est de 2mV/V, et le signal de sortie est non-amplifié. Le corps du capteur est en aluminium ou inox, et offre une protection à la surcharge de 1000% (200% en traction pour les versions 225 et 445N).

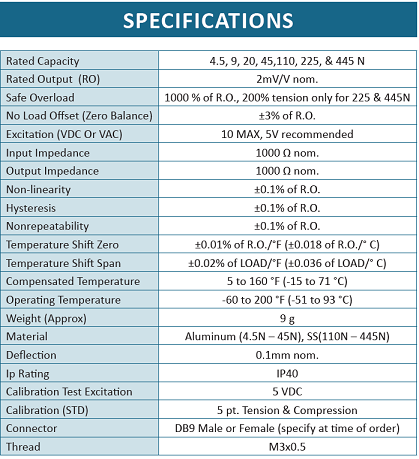

Spécifications

Installation

L'application de l'effort est réalisée via un taraudages M3x0.5 de part et d'autre du capteur. Le capteur GSMTM est fourni avec un câble de 1,5m.

Conditionnement et acquisition

Le capteur en S GSMTM est alimenté en 5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications :

  • Contrôle qualité en production
  • Instrumentation de machines/outils, de bancs de test
Type de capteur
En S
Etendue de mesure Fz
±4.5N , ±9N , ±20N , ±45N , ±110N , ±225N , ±445N
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.1 % FS
Non-répétabilité
0.5 % FS
Compensation en température
-15 à 65 °C
Température de fonctionnement
-50 à 95 °C
Sensibilité au Zéro
0.018 %PE/°C
Sensibilité du gain
0.01 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
1000 %PE
Construction
Aluminium ou Acier inoxydable
Classe de Protection
IP65
Gamme de mesure
⩽ 250 N
Application
Haute Précision, low cost, Miniature

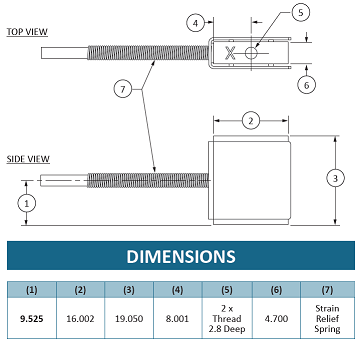

Dimensions

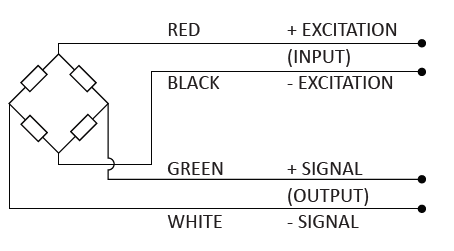

Câblage

  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
