Ref: SUPERSC

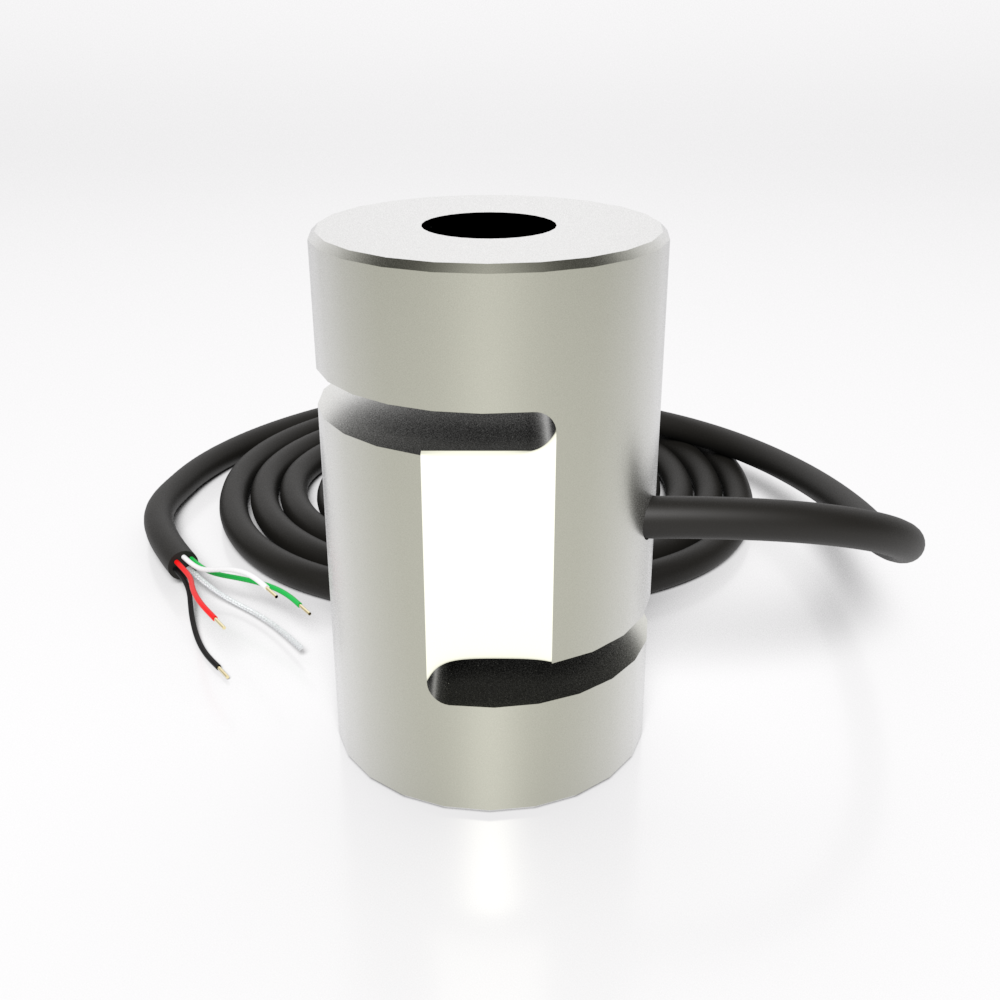

Capteur de force en S - 100 N à 5kN - Miniature - Insensible aux efforts transverses

  • Etendues de mesure : ±100N, ±200N, ±500N, ±1kN, ±2,5kN, ±5kN
  • Précision 0.15% - Non-linéarité : 0.1%
  • Signal de sortie: 2 mV/V
  • Utilisation en fatigue jusqu'à 50% de la charge nominale
  • Calibration : traction/compression
  • Dimensions: 31,8 x Ø19.1 à 41,3 x Ø25.4 mm
  • Transmission de l'effort : 2 taraudages M6x1 à M8x1.25
  • Contruction : acier ou aluminium IP66
  • Température de fonctionnement : -55 à 90°C (+150°C en option)
  • Fréquence de résonnance : 5 à 6 kHz
  • Connectique : Câble 5 m 4 fils
  • Poids : >150g
  • étalonnage E74 ou ISO376 en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur de force en S à jauges de contraintes SUPER SC se caractérise par une construction durcie IP66, un faible encombrement, une insensibilité aux efforts non centrés, et une grande bande passante.

Spécifications

étendues de mesure [N] 100 200 500 1K 2.5K 5K
Précision 0,15%
Signal de sortie 2 mV/V
Alimentation 1 à 15 VDC (5 V recommandés)
Construction Aluminium ou acier IP66
Température de fonctionnement -55 à 90°C, jusqu'à 150°C en option
Connectique Sortie câble 4 fils 1,5m de longueur, sans connecteur

Dimensions / Installation

Le montage du capteur SUPERSC se fait par l'intermédiaire de deux taradages métriques M5 ou M6 au centre des surfaces supérieures et inférieures du capteur.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB

Applications

  • Mesure de résistance de câble
  • Bancs d'essais
  • Balances de pesage
  • Outils de levage
  • Essais statiques de laboratoire
  • Caractérisation de matériaux
  • Intégration en machines outils
Type de capteur
Capteurs en S
Etendue de mesure Fz
±100N , ±200N , ±500N , ±1kN , ±2kN , ±5kN
Moment max
5 Nm
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.02 %
Hystérésis
0.02 % FS
Non-répétabilité
0 % FS
Compensation en température
-15 à 65 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
cable Unitronic FD CP Plus 4x0,14 ou 6-wire high temperature resistant cable E 2419 STK 6 6x0,25 PTFE
Direction de mesure
Traction + Comp.
Déflection Fz
0.2 mm
Surcharge
150 %PE
Construction
Acier inoxydable
Classe de Protection
IP66
Poids
0.15
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
OEM, Haute température

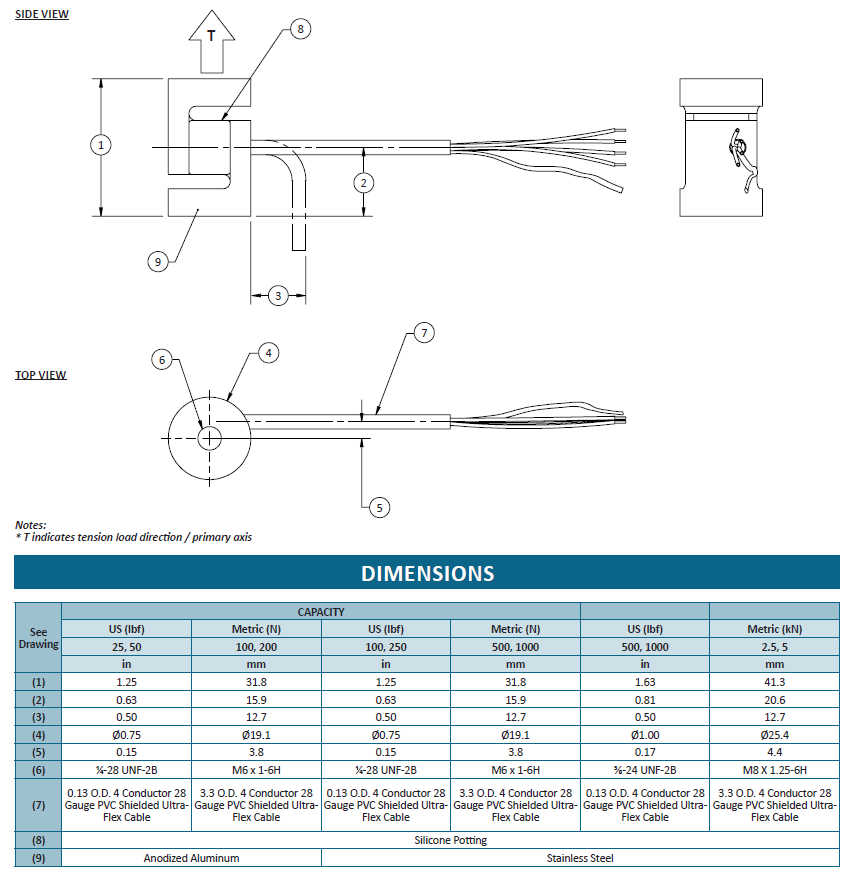

Dimensions

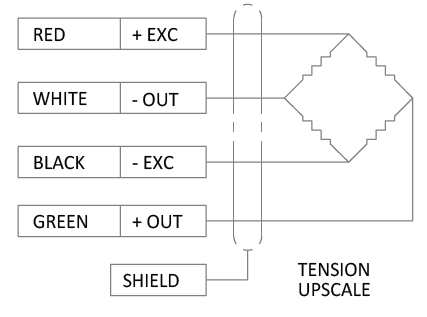

Connectique

Options de configuration

  • Etendue de mesure
  • Plage de température de fonctionnement
  • Longueur de câble
  • Connecteur spécifique
  • Compensation en température étendue
  • Calibration ISO 17025 / ISO 376
  • rotules
Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB
