Ref: SMT - ±5N à ±2kN - Surcharge 10x

Capteur de force en S | Protection à la surcharge 10x | ±5N à ±2kN

  • Etendues de mesure : ±5N, ±10N, ±25N, ±50N, ±100N, ±250N, ±500N, ±1000N, ±2000N
  • Précision 0.1% - Non-linéarité : 0.05%
  • Signal de sortie: 2 mV/V
  • Calibration : traction/compression
  • Dimensions: 57,8x63x16,5mm ou 57,8x63,5x29,2
  • Transmission de l'effort : 2 taraudages M6x1 à M12x1.75
  • Contruction : Aluminium
  • Température de fonctionnement : -25 à 80°C
  • Fréquence de résonnance : 100 à 1500 Hz
  • Connectique : Câble 2 m 4 fils

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur SMT mesure les charges en compression ou tension de 5N à 5000 N avec une très grande précision dans un encombrement minimal. La précision de mesure est de 0,05% de la pleine échelle pour une sensibilité de 2 mV/V. Son design intègre en outre des butées mécaniques pour une protection à la surcharge atteignant 10x l'étendue de mesure jusqu'à 250N, et de 5 x l'étendue de mesure > 500N

Spécifications

étendues de mesure [N] ±5 ±10 ±25 ±50 ±100 ±250 ±500 ±1000 ±2000
Précision ±0,05%
Signal de sortie 2 mV/V
Alimentation 1 à 15 VDC (5 V recommandés)
Construction Aluminium ou acier IP66
Température de fonctionnement -25 à 80°C
Compensation en température -15 à 50°C

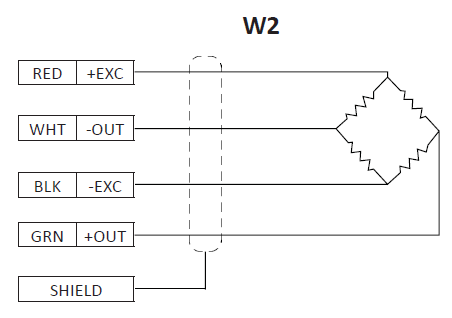

Connectique Sortie câble 4 fils 2m de longueur, sans connecteur

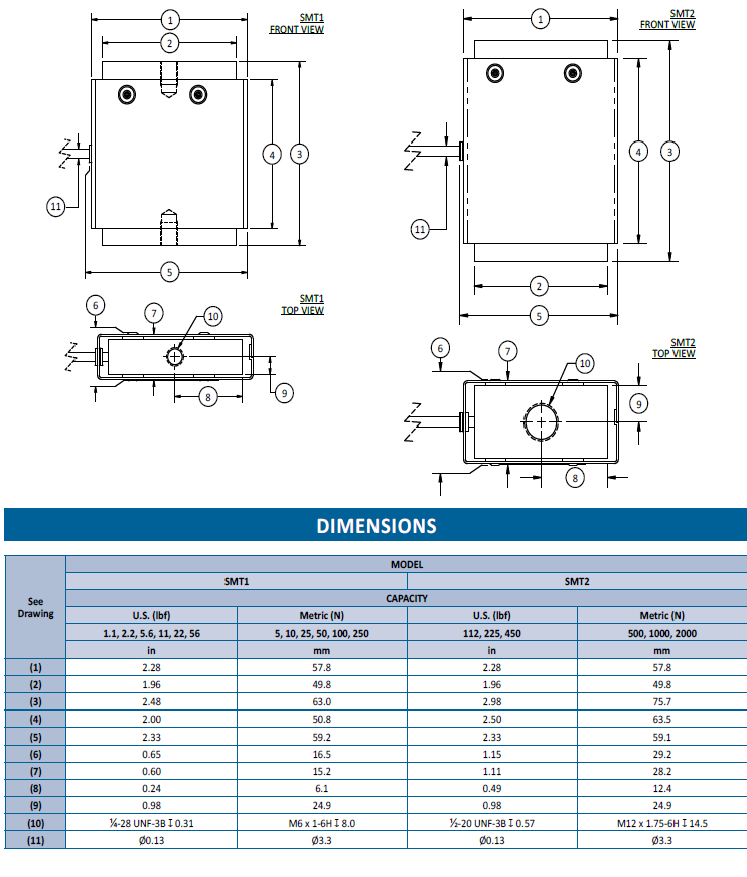

Dimensions

L'application de l'effort est réalisée via 2 taraudages M6 ou M12 de part et d'autre du capteur.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB

Applications

  • Contrôle qualité en production
  • Surveillance d'effort de production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Instrumentation de banc d'essai
Type de capteur
Capteurs en S
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.03 % FS
Non-répétabilité
0.02 % FS
Sensibilité au Zéro
0.025 %PE/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
1000 %PE
Matériau
Aluminium
Classe de Protection
IP40
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, OEM

Dimensions

Connectique

  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
