Ref: SSM-FDH

Capteur de force en S | Haute température | 200 N à 25 kN | IP65

  • Capteur de force en S traction/compression
  • Etendues de mesure : ±200N/±500N/±750N/±1kN/±2.5kN/±3kN/±5kN/±10kN/±20kN/±25kN
  • Non-linéarité : ±0.05 %
  • Température de fonctionnement: -50 à +160°C
  • Compensation en température : -20 à+150°C
  • Non-répétabilité : 0.05 % PE
  • Faible sensibilité en Temp. : 0.0015 % PE
  • Protection à la surcharge : 150%
  • Sortie : 3 mV / V
  • Installation : 2 taraudages M6 à M20 selon la capacité.
  • Rotules disponibles en option.

Télécharger la fiche produit

?

Présentation

Le modèle SSM-FDH est un capteur de force scellé de précision pouvant étre utilisé jusqu'à 160°C avec une trés faible sensibilité en température de 0.015% PE/°C et compensé en température de -20 à 150°C. Le SSM-FDH est disponible en plusieurs étendues de mesure: ±200N/±500N/±750N/±1kN/±2.5kN/±3kN/±5kN/±10kN/±20kN/±25kN.

La non-linéarité est de 0,05 % de la pleine échelle pour une sensibilité de 3 mV/V.

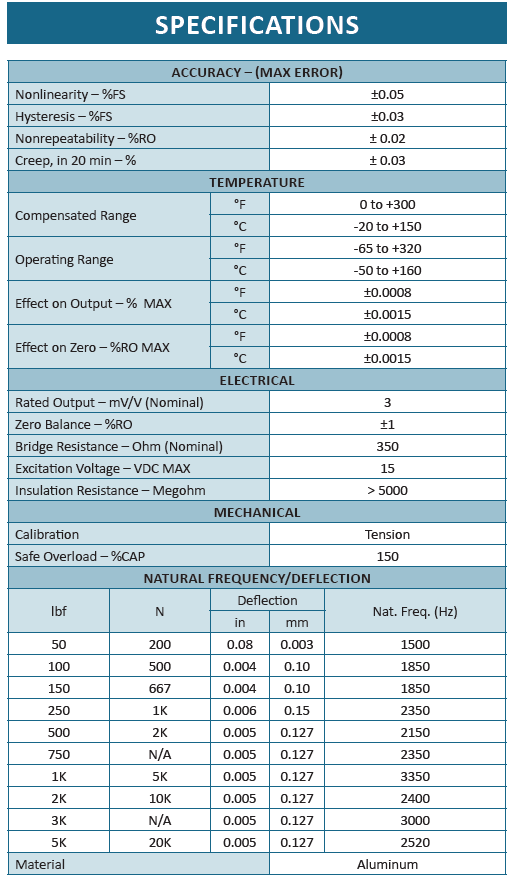

Spécifications

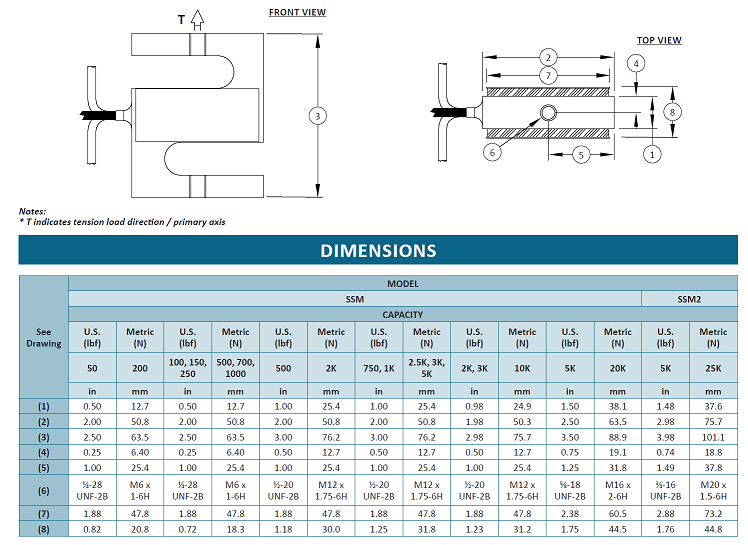

Installation

L'application de l'effort est réalisée via 2 taraudages M6, M12, M16 ou M20 de part et d'autre du capteur, en fonction de la gamme de mesure. Le capteur SSM-FDH est fourni avec un câble de 2m, et la plage de température de fonctionnement compensée est de -20 à +150 °C.

Conditionnement et acquisition

Le capteur en S SSM-FDH est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Contrôle qualité en production
  • Contrôle matériau
  • Surveillance d'efforts en production
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
Type de capteur
En S
Etendue de mesure Fz
200 , 445 , 667 , 11000 , 22000 , 44000
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.03 % FS
Non-répétabilité
0.02 % FS
Compensation en température
-20 à 150 °C
Température de fonctionnement
-50 à 160 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Sortie analogique
non-amplifié
Signal de sortie
3 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
± 15 Vcc
Connectique
Cable intégral 4,5m
Direction de mesure
Traction + Comp.
Déflection Fz
0.003 / 0.1 / 0.15 mm
Surcharge
150 %PE
Matériau
Aluminium
Classe de Protection
IP65
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision, OEM, Haute température

  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Sortie câble sur demande
  • Sortie connecteur
  • Bouton de charge
  • Rotules
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
