Capteur de force pour presse | 0-2 à 0-100 kN

  • Capteur d'effort de presse
  • 6 étendues de mesure comprises entre 0-2 kN à 0-100kN
  • Alésage - 33 et 70 mm
  • Précision : +/- 0,5 % PE
  • Température de fontionnement : -40 à 70 °C
  • Surcharge max : 200 %
  • Sortie : 1 mV / V
  • Construction: Acier inoxydable / Aluminum IP60
  • Sortie: câble 3m

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le capteur de force PFLC est utilisé pour la mesure de l'effort de compression, comme celui appliqué par une presse. La précision est de l'ordre de +/- 0.5% de la pleine échelle, et il est disponible en 6 étendues de mesure comprises en 0-2 kN et 0-100kN. La construction en acier inoxydable, IP 60, offre une protection à la surcharge de 200% et une plage de température de fonctionnement comprise entre -10 et 70°C.

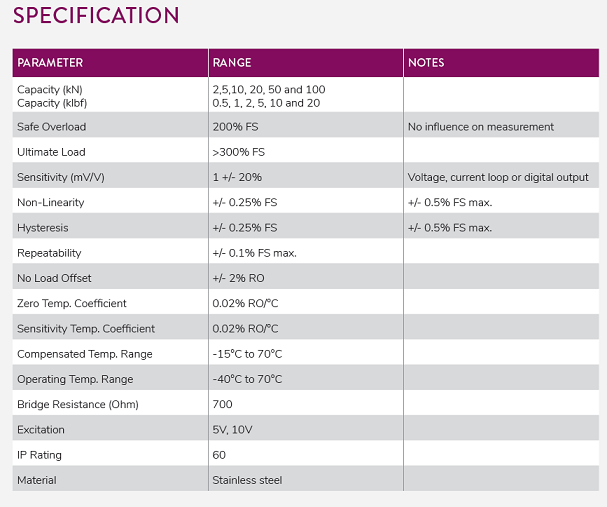

Spécifications

Utilisation

La rondelle de charge est installée sous la tête de vis pour mesurer la contraint liée au serrage. Il y a 8 trou taraudé (M5 x 8, 45°) pour permettre une fixation sur le support d’appui et éviter toutes les rotations lors du serrage. Une tenue à la surcharge de 150% de l’étendue de mesure, permet de garantir le bon fonctionnement du capteur dans les phases de montage et de déflexion des assemblages.

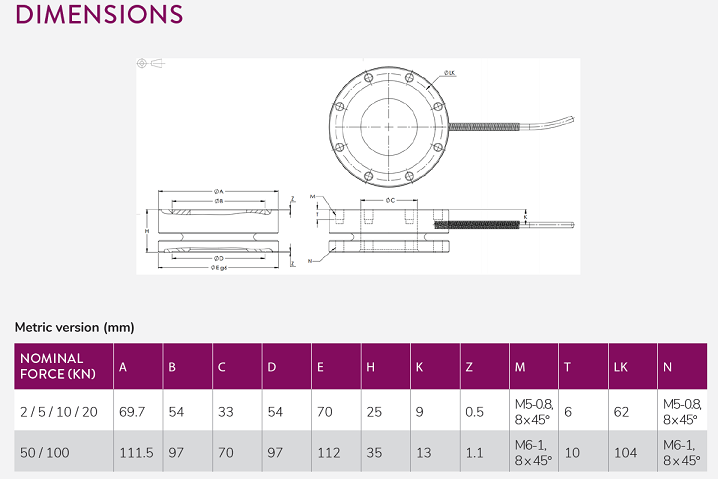

Dimensions

Conditionnement et acquisition

Le capteur en S KD80s est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB

Applications

  • Vérification d'une presse hydraulique
  • Contrôle de l'effort d'emmanchement
  • Mesure de l'effort de contact
  • mesure de l'effort de serrage
Type de capteur
Presse
Etendue de mesure Fz
2000 , 5000 , 10000 , 20000 , 50000 , 100000
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.25 %
Hystérésis
0.25 % FS
Non-répétabilité
0.1 % FS
Compensation en température
-15 à 70 °C
Température de fonctionnement
-40 à 70 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Signal de sortie
1 mV/V
Résistance du pont
700 Ω
Tension d'alimentation
5 Vcc
Direction de mesure
Compression
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP60
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN

  • Compression
  • Traction
  • Compression
  • Traction
