Ref: MSC

Capteur de force de compression - Haute capacité | miniature-Inox | 65 à 130 kN

  • Capteur de force de compression haute capacité faible diamètre
  • Etendue de mesure : 0-65 kN, 0-90 ou 0-130 kN
  • Non-linéarité : 0.5 % PE
  • Non-répétabilité : 0.1 % PE
  • Protection Class : IP 66
  • Calibration: Compression
  • Sortie : 2 mV / V
  • Protection à la surcharge : 150%
  • Construction: Acier inoxydable
  • Sortie: câble en standard

Télécharger la fiche produit

?

Présentation

Le capteur de compression haute capacité MSC mesure les efforts en compression jusau'à 130 kN, avec une précision de l'ordre de 0.5 %, un fléchissement et un encombrement minimaux (31mm de diamètre). Le corps du capteur en acier inoxydable IP66 est conçu pour une utilisation en conditions sévères (température, vibrations, environnement poussiéreux et/ou humide).

Spécifications

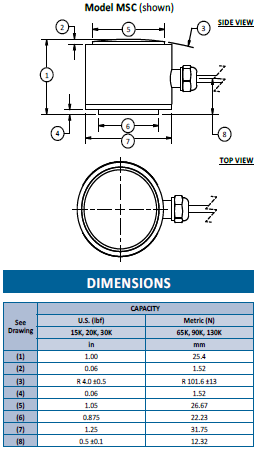

Dimensions

Conditionnement

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Les applications

  • optimisation de processus de fabrication
  • mesure d'effort sur outils
  • surveillance de force
  • estimation d'usure d'outils
Type de capteur
Bouton compression
Etendue de mesure Fz
65000 , 90000 , 130000
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.15 % FS
Compensation en température
-5 à 60 °C
Température de fonctionnement
-40 à 80 °C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
700 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Surcharge
150 %PE
Matériau
Acier Inoxydable
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN
Application
Miniature

  • Sorties standardisée
  • Module TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
