Ref: K3D40 - 3 axes - IP65 - 2 à 50 N

Capteur de force triaxe - ± 2 N à ± 50 N - 40 x 40 x 20 mm - IP65

  • Capteur de force 3 composantes Fx, Fy, Fz
  • Etendues de mesure : ± 2 N, ± 10 N, ± 20 N, ± 50 N sur les 3 axes
  • Contruction : aluminium

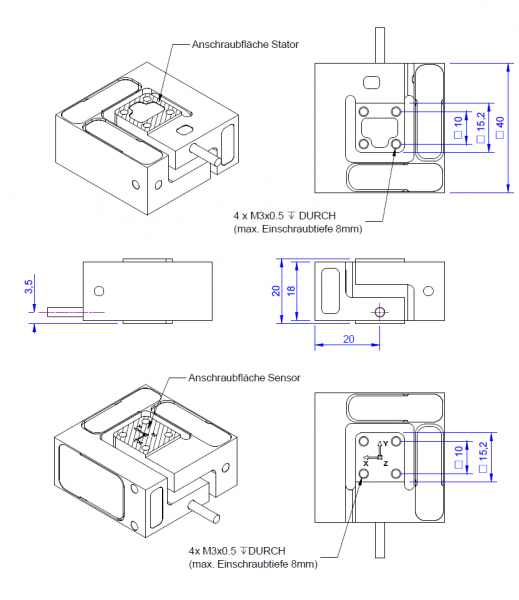

  • Dimension : 40 x 40 x 20 mm
  • Précision : < 0.5 % PE (0,1 % en option)
  • Contruction : aluminium IP65
  • Mesure en Traction et Compression
  • Sortie: Câble 3m STC-32T-12 12 fils
  • Poids : 85g
  • Transmission de l'effort: 4 x taraudages M3x0,5
  • Fréquence de résonance : 1,5 kHz

Télécharger la fiche produit

?

Présentation

Le capteur de force 3 composantes K3D40 mesure en simultané les forces Fx, Fy, Fz sur trois axes perpendiculaires. Les étendues de mesure sur chaque axes sont comprises entre +/-2 N et +/-20 N, la précision globale est à 0,5% (0,1% en option), et la sensibilité aux efforts transverses (crosstalk) à 1%.

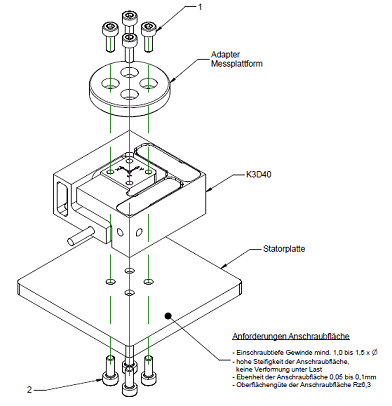

Le capteur de force 3 composantes K3D40 s'installe aisément sur des machines-outils, des bras, ou des bancs de tests. L'introduction des efforts et la fixation au stator/banc sont réalisées par 4 taraudages M3x0,5, en respectant les couples de serrages (voir ici). Une distance de 1 mm doit être conservée entre les pièces d'adaptation et le corps du capteur.

Le capteur est alimenté en 5 VDC. La plage de température de fonctionnement est -20 à 70°C. Le signal de sortie est non amplifié (0,5 mV/V). Les 3 signaux de sortie sont décorellés par la conception du capteur, et correspondent directement aux efforts réels. Aucun découplage supplémentaire n'est requis. Le capteur est livré avec un câble de 3m.

Spécifications

Le capteur K3D40 est disponibles en 4 étendues de mesure:

Modèle K3D40 (+/-2N) K3D40 (+/-10N) K3D40 (+/-20N) K3D40 (+/-50N)
Fx, Fy, Fz 2 10 20 50
Limite de couple dans chaque direction 5Nm 5Nm 5Nm 5Nm
Connectique Câble 3 m Câble 3 m Câble 3 m Câble 3 m
Matériau Aluminium Aluminium Aluminium Aluminium

Chaque capteur est livré avec un certificat de calibration usine. Une calibration sur des étendues de mesure spécifiques est possible (en option), ainsi qu'une calibration ISO-17025.

Conditionnement, Acquisition

L'acquisition des signaux de mesure bruts se fait au choix avec:

  • un système d'acquisition PC ou automate programmable equipé d'une carte entrées ponts de jauges
  • ou via un module de conditionnement pour pont de jauges à sortie analogique ou numérique, puis d'un PC ou un système d'acquisition standard.

PM Instrumentation recommande pour leur simplicité d'utilisation et leur précision les modules de conditionnement à interface numérique de la série GSV:

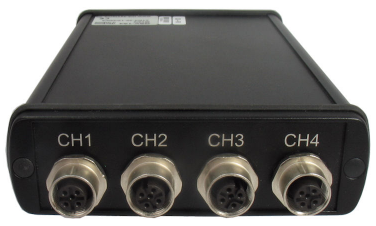

  • le GSV-4USB (Module conditionneur / acquisition, 4 entrées analogiques) ou sa version Bluetooth GSV-4BT M12, pouvant être équipé en option d'un datalogger
  • le GSV-8DS (Module haute performance, 8 entrées analogiques)
  • le GSV-6LTE, equipé d'un datalogger et d'une connectivité sans fil

Le conditionneur GSV-1A4 est équivalent au GSV-4USB, avec 4 sorties analogiques au lieu d'une sortie série.

Un logiciel de visualisation et d'acquisition est inclus avec ces modules (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net

Applications

Le capteur de force 3 composantes K3D40 est idéal pour les applications en robotique, production, matériau ou médicales telles que

  • Détection de présence ou d'erreur "Teach-In"
  • Fonctionnement contrôlé en force
  • Mesure de frottements
  • mesures ergonomiques

Options et accessoires

  • Calibration: Standard ou spécifique, ISO-17025
  • le GSV-4USB (Module conditionneur / acquisition, 4 entrées analogiques) ou sa version Bluetooth GSV-4BT M12, pouvant être équipé en option d'un datalogger
  • le GSV-8DS (Module haute performance, 8 entrées analogiques)
  • le GSV-6LTE, equipé d'un datalogger et d'une connectivité sans fil
  • Compensation en température étendue
  • TEDS
Type de capteur
3 axes
Nombre de composantes
3 Axes
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.2 %
Hystérésis
0.1 % FS
Température de fonctionnement
-20 à 70 °C
Sensibilité au Zéro
0.05 %PE/°C
Sensibilité du gain
-0.98 %/°C
Sortie analogique
non-amplifié
Résistance du pont
0 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Matériau
Aluminium
Classe de Protection
IP65
Gamme de mesure
⩽ 250 N
Application
OEM, Robotique, Miniature

  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • TEDS
  • Conditionneurs
  • Cables et connecteurs
