Capteur de force en S | ATEX - 145 °C | 200 N à 20 kN

  • Capteur en S ATEX
  • Etendue de mesure : 200N à 20kN
  • Non-répétabilité : 0.01 % PE
  • Calibration: Traction et compression
  • Température de fontionnement : -40 à 143 °C
  • Protection Class: IP 65 + ATEX
  • Construction: Acier inoxydable/ Aluminum

Télécharger la fiche produit

?

Présentation du capteur en SSMH ATEX

Le capteur de force SSMH est un capteur de mesure de force pour des application ATEX telles que:

  • II 2 GD
  • Ex ib IIC T4 Gb (-40 ° < Ta < 112 ° C)
  • Ex ib IIIC T160 ° C Db .

Les étendues de mesure sont comprises entre +/- 200 N et +/-20 kN. La précision de mesure est de 0,05 % de la pleine échelle pour une sensibilité de 3mV/V. L'application de l'effort est réalisée via 2 taraudages M6, M12 ou M16 de part et d'autre du capteur, en fonction de la gamme de mesure . Le capteur SSMH est fourni avec un câble de 2m, et la plage de température de fonctionnement est de -15 à +143 °C.

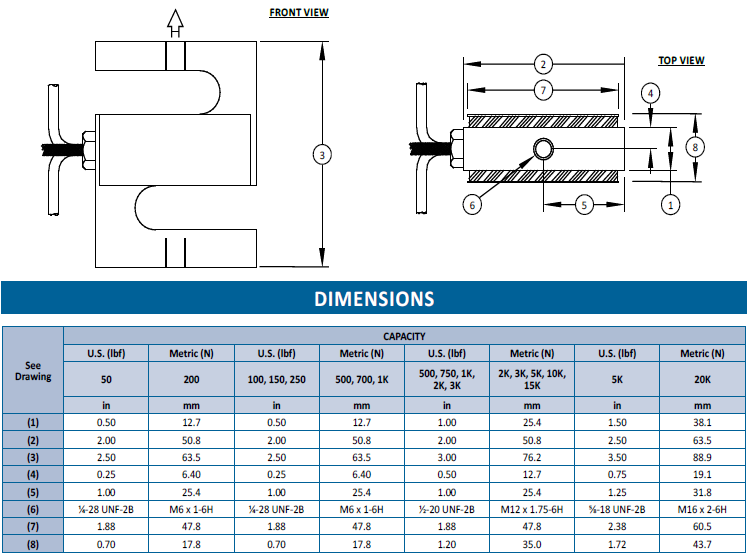

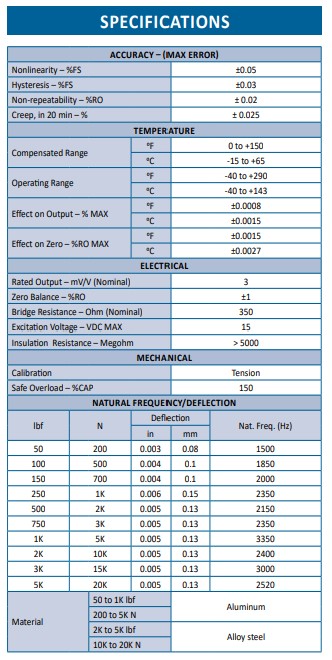

Spécifications

Conditionnement et acquisition

Le capteur en S SSMH est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications :

  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Ecole d'ingénieur
  • Test sur maquettes
Type de capteur
En S
Nombre de composantes
1 Axe
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.03 % FS
Non-répétabilité
0.02 % FS
Sensibilité au Zéro
0.0025 %PE/°C
Signal de sortie
3 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Matériau
Aluminium
Classe de Protection
IP65
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, ATEX, Haute température

  • Sorties standardisée
  • Module TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Bouton de charge
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
