Ref: MTFS -±1 à ±100kN

Capteur de force miniature à embouts filetés - ±1 à ±100kN

  • Etendue de mesure: ±1kN; ±5kN; ±10kN; ±20kN; ±50kN; ±100kN
  • Utilisation: Traction et compression
  • Transmission de l'effort : 2 filetages M5 à M24 selon étendue de mesure
  • classe de précision: 0,5 %;
  • dimensions: Ø14 mm x 35 mm à Ø35 mm x 70 mm;
  • Signal de sortie: 1 mV/V
  • Protection Class: IP 65
  • Construction: Acier inoxydable
  • Sortie câble 3m

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Avec leurs dimensions ultra réduites et leur très bonne précision (< 0,5%), les capteurs de force de traction à embouts filetés de la série MTFS s'intègrent aisément dans un grand nombre d'applications industrielles, médicales, maritimes. La mesure est en traction seule ou en traction/compression sur des étendues de mesure comprises entre +/- 1kN et +/-100 kN (10 tonnes). La précision de mesure est de 0,5%.

Spécifications

Installation, Dimensions

L'installation du capteur et l'application de l'effort axial à mesurer se font via 2 filetages M5 à M24 selon l'étendue de mesure. Le montage devra s'assurer d'un maintien des efforts transverses < 10% de l'effort de traction, et d'une maîtrise des couples de flexion / cisaillement.

Les capteurs MTFS sont adaptés à une utilisation en environnement industriel sévère: Plage de température de fonctionnement étendue (-10 à +70°C), corps en acier inoxydable étanche IP65, conception ultra-rigide assurant une bande passante et une tenue aux vibrations élevées (fréquence de résonnance: 10 kHz).

Le capteur est livré avec un câble de 3m. Le signal de sortie est non amplifié (1 mV/V). La chaîne de mesure peut-être complétée par un conditionneur ou un module d'acquisition:

Type Conditionneur IP66 Connditionneur en ligne Conditionneur Rail-DIN Conditionneur PCB Module d'acquisition Conditionneur de table avec afficheur Afficheur simple
Modèle GSV-1A GSV-6K GSV-1H ou PMI-520AJ GSV-6L GSV-3USB (1 voie) ou GSV-1A4 (4 voies) GSV-2TSDI MICRA-M
Signal de sortie +/-10v ou 4-20mA ou 12±8mA 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA +/-10v ou 4-20 mA 0-10V, -10/+10 VDC, 0-5V, +/- 5V, 0-20 mA, ou 4-20 mA USB (PC) -5/+5 VDC, 0-10VDC ou 4-20 mA + USB / RS-232 tension / relais / série ou Ethernet
Format

Applications

  • mesure de l'effort de traction
  • instrumentation d'equipements sportifs (baudriers)
  • Instrumentation d'appareils de levage,
  • etc...
Type de capteur
Embouts filetés
Etendue de mesure Fz
1000 , 5000 , 10000 , 20000 , 50000 , 100000
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.3 %
Hystérésis
0.3 % FS
Non-répétabilité
0.08 % FS
Compensation en température
0 à 60 °C
Température de fonctionnement
-10 à 70 °C
Sensibilité au Zéro
0.02 %PE/°C
Sensibilité du gain
0.02 %/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble 3m
Direction de mesure
Traction
Déflection Fz
0.04 mm
Surcharge
200 %PE
Matériau
Acier Inoxydable
Classe de Protection
IP65
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
OEM, low cost, Miniature

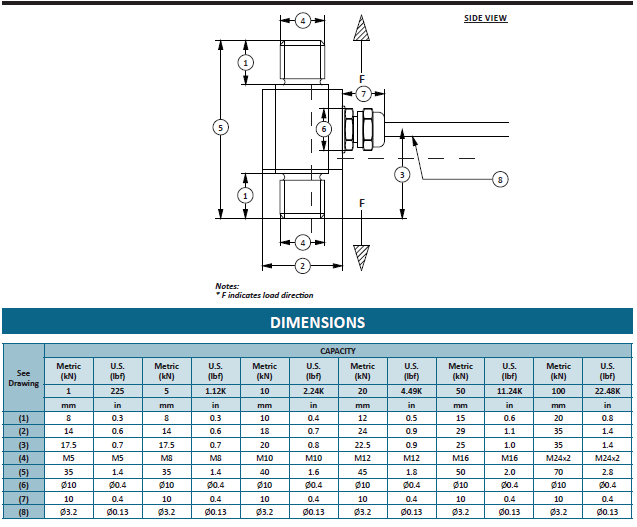

Dimensions

Câble

  • +Us : Alimentation + | Rouge
  • -Us : Alimentation - | noir
  • +Ud : Sortie + | vert
    • Ud : Sortie - | blanc
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • TEDS
  • Accessoires :
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
