Ref: MCC - 0-500N

Capteur de force de compression miniature | 0-500 N | précision 0.1%

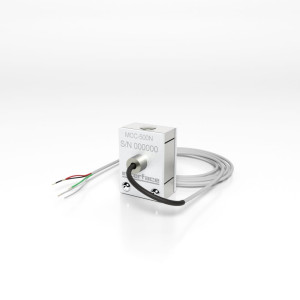

Capteur de force de compression miniature
Etendue de mesure : 0-500N
Précision : 0,1%
Non-répétabilité : 0.05 % de la pleine échelle
Sensibilité du zéro à la température : 0.009% PE / °C
hauteur : 28,3 mm
Application de l'effort : bouton de diamètre 6,4 mm
Signal de sortie : 2.20 ± 0.20 mV/V
Alimentation : 1-12 Vcc
température de fonctionnement de -55 à +90°C
Construction: Aluminium
Poids : 20 gr
Sortie câble 1,5 m en standard
Applications: robotique, médical, machines outils, bancs de test

Consulter la gamme des capteurs de compression

Généralement livrable sous 2 à 8 semaines ARC

Présentation

Le capteur de force de compression MCC permet de mesurer un effort de compression jusqu'à 500N dans un encombrement réduit, et avec une précision de 0.1% de la pleine échelle. L'introduction de l'effort est réalisée via un bouton de charge légèrement sphérique de 6.4 mm de diamètre. Le signal de sortie pleine échelle est de 2,2 mV/V et la protection à la surcharge est de 150%.

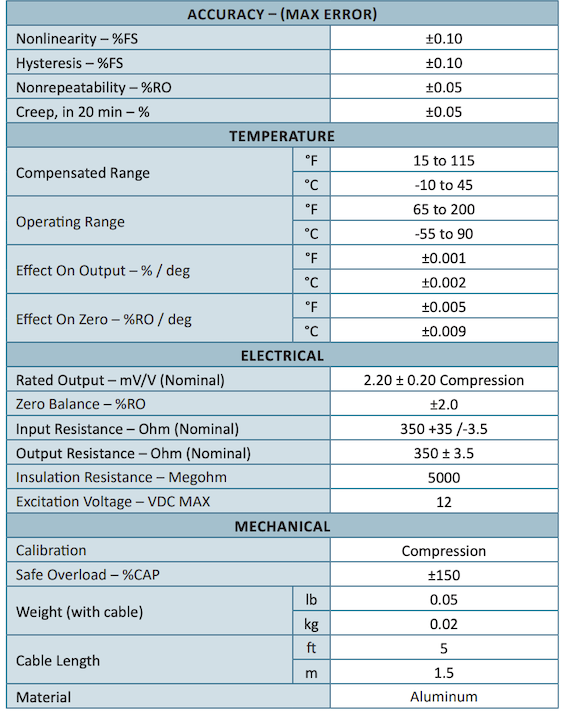

Spécifications

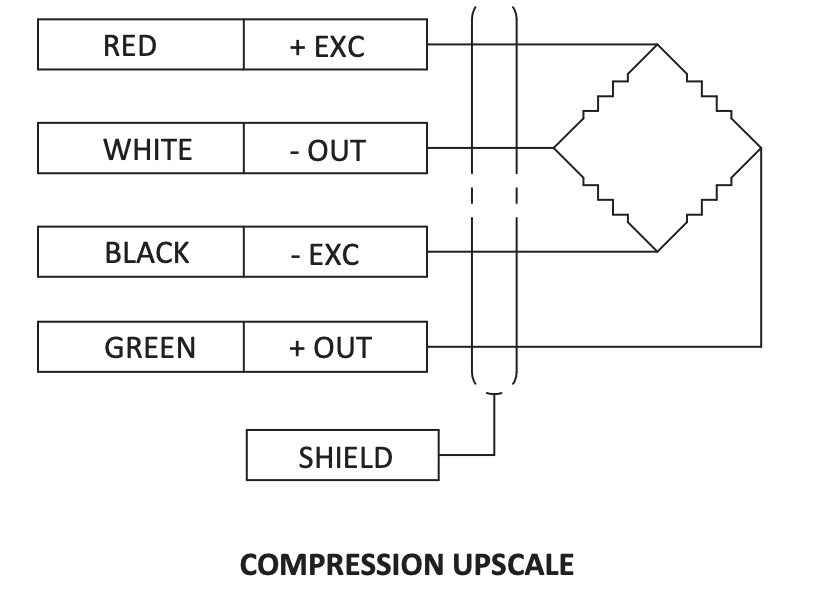

Le capteur de compression MCC est en aluminium, la plage de température de fonctionnement de -55 à +90°C. Un câble de 1,5m de longueur et 4 fils (28 AWG) blindé est fourni pour l'alimentation du capteur ( 1-12 VDC) et le signal de sortie (non amplifié). L'installation se fait au moyen de 2 vis.

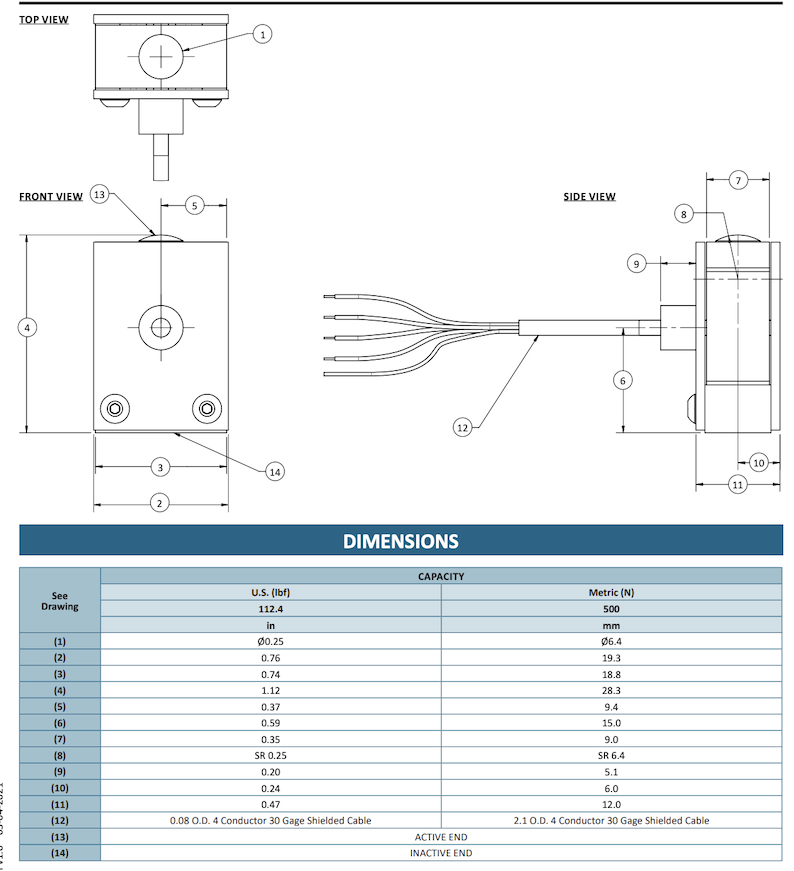

Dimensions

Conditionnement et acquisition

Le signal de sortie des capteurs MCC est non-amplifié. Plusieurs options sont disponibles pour compléter la chaîne de mesure.

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6K	GSV-6L

Afficheur numérique haute précision 1 ou 2 voies	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple
