Capteur de poussée + torsion (Fz + Mz) de précision |
- Cellule de force faible encombrement
- Mesure simultanée de la poussée et de la torsion (Mz)
- Etendue de mesure Fz : ±200 N à ± 5 kN
- Etendue de mesure Mz: ±5Nm à ±200 Nm
- Précision : ±0.1%
- Dimensions: Ø 110 mm x 28 mm
- Connectique : 2 sorties câble, 4 conducteurs
- Protection à la surcharge: 150 %
- Signal de sortie: 1 mV/V pour chaque direction
- température de fonctionnement : -10 à 85°C
Présentation
Capteur haute précision Fz+Mz

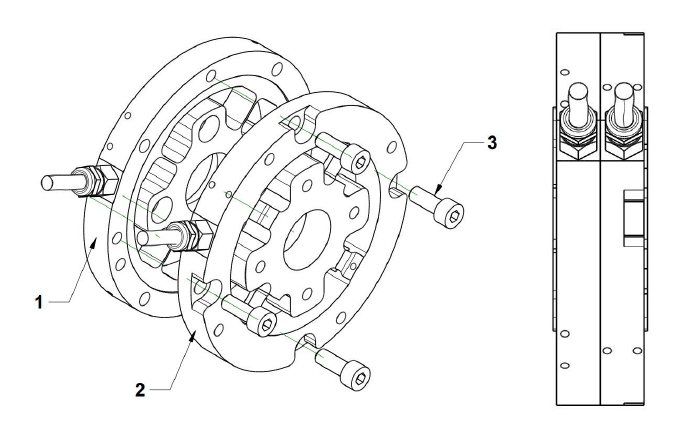

L'association d'un capteur de force à jauges de contraintes de la série KR110 avec un couplemètre statique de la série TS110a ou TD110 est une option performante, compacte, flexible et abordable pour la mesure simultanée de la force axiale (poussée) et de la torsion (Mz). Pas moins de 8 combinaisons d'étendue de mesure sont ainsi réalisables, le tout avec une épaisseur totale de 28 mm très simple à intégrer.
Chaque capteur consiste en deux anneaux concentriques reliés par des barreaux instrumentés en jauges de contraintes. L'introduction de l'effort se fait sur l'anneau central, la fixation du capteur sur le bâti se fait sur l'anneau extérieur. Les capteurs sont alésés pour permettre le passage d'un arbre, d'un flexible ou d'un câble.
La précision totale est de < 0,1%. Les étendues de mesure en effort sont comprises entre ±200 N et ± 5 kN en effort, et ±20 Nm et ±200 Nm sur Mz. La protection à la surcharge est de 200%
La température de fonctionnement est de -10 et 85°C. la calibration est compensée en température entre -10 et 45°C.

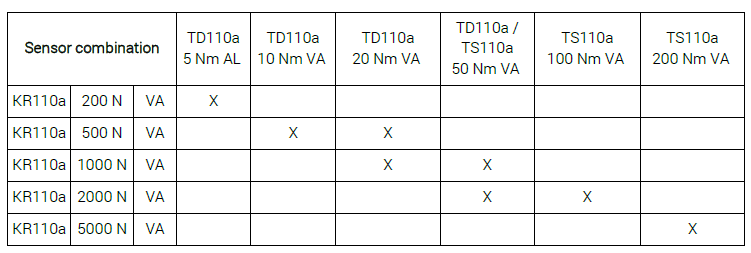

Etendues de mesure

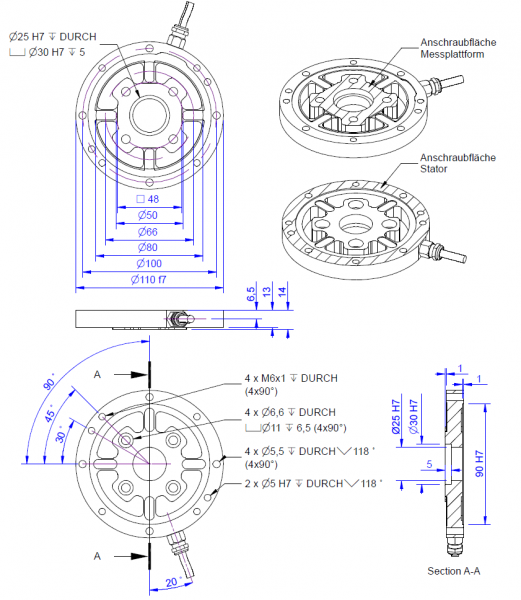

Dimensions
KR110 | TS110a | TD110 |
---|---|---|
![]() |
![]() |
![]() |
Conditionnement, Acquisition
L'acquisition des signaux de mesure bruts se fait au choix avec:
GSV-4USB | GSV-1A4 | SGA3A | GSV-3USBx2 | GSV-4BT M12 | GSV-6BT |
---|---|---|---|---|---|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Module d'acquisition, 4 entrées analogiques, 16 bits, avec logiciel d'acquisition, Interface USB | Conditionneur 4 voies analogiques pour pont de jauges avec sortie +/- 10V et 4-20 mA | Conditionneur 3 voies analogiques de précision pour pont de jauges avec sortie +/- 10V | Module d'acquisition, 2 entrées analogiques, 16 bits, avec logiciel d'acquisition, Interface USB | Module d'acquisition 4 voies analogiques Bluetooth, Datalogger en option | Module d'acquisition 6 voies analogiques Bluetooth avec Datalogger. Miniature. |
Un logiciel de visualisation et d'acquisition est inclus avec les modules d'acquisition (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net
Applications
- Bancs de test en aéronautique, automobile
- Essais matériaux
- Instrumentation de bancs d'essais
- Instrumentation de vérins hydrauliques
- Vérification de capteurs
- Bancs d'étalonnage
- Type de capteur
- Cellules plates
- Etendue de mesure Fz
- 4450 , 8900 , 22200 , 44500 , 111000 , 222000
- Etendue de mesure couple
- 45.2 / 90.4 / 113 / 226 / 1130 / 2260 Nm
- Nombre de composantes
- 3 Axes
- Précision (erreur totale)
- ≤ 0.1 %
- Non linéarité (% PE)
- ± 0.04 %
- Hystérésis
- 0.03 % FS
- Non-répétabilité
- 0.01 % FS
- Compensation en température
- -10 à 45 °C
- Température de fonctionnement
- -55 à 90 °C
- Sensibilité au Zéro
- 0.0015 %PE/°C
- Sensibilité du gain
- 0.0015 %/°C
- Sortie analogique
- non-amplifié
- Signal de sortie
- 2 , 4 mV/V
- Résistance du pont
- 350 Ω
- Tension d'alimentation
- 10 Vcc
- Connectique
- Connecteur ou câble
- Direction de mesure
- Traction + Comp.
- Surcharge
- 150 %PE
- Matériau
- Acier
- Classe de Protection
- IP40
- Plage d'effort à mesurer
- 250 N - 5 kN, 5kN - 250 kN
- Application
- Haute Précision
Dimensions
Connectique
Options
Connectique
Connecteur Baïonnette | Connecteur vissé | Sortie câble 3m |
---|---|---|
![]() |
![]() |
![]() |
Connecteur PT02E-10-6P / Option ACK ou CDS | Connecteur PC04E-10-6P / Option AF ou ALD | Option AJ |
Pont de jauges redondant
double ou triple
TEDS
selon standard
Calibration
ISO 17025 ou E74 NIST
embase
1010 | 1010 | 1020 | 1032 | 1040 | 1044 | 1052 | 1060 | 1080 | 1090 |
---|---|---|---|---|---|---|---|---|---|
B101(M) | B102(M) | B103(M) | B112(M) | B105(M) | B116(M) | B121(M) | B122(M) | B123(M) | B125(M) |
tige filetée de précision
rotules
Accessoires
Afficheur
Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.
Conditionneur
sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.
Systèmes d'acquisition
Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
