Ref: ECL Series

Compas numérique avec mesure de roulis / tangage - faible conso - Sortie RS-232/485

  • Capteurs : Magnétomètre 3 axes + Inclinomètre 2 axes
  • Précision: Cap < 0.5°, Inclinaison < 0.2°
  • Etendue de mesure: Roulis / Tangage : ±42°, déclinaison magnétique : ±80°
  • Conso électrique : 15mA en usage, 50µA en veille
  • Temperature de fonctionnement : -40° à 105°C
  • 27.5 lectures par seconde
  • Mise en action : 50 msec
  • Tension d'alimentation: 6-45VDC non régulé ou 5VDC régulé
  • Consommation : 25 mA en opération, 2 mA standby
  • En sortie: Cap, tangage, roulis, les voies X/Y/Z du magnétomètre, la déclinaison magnetique, forces magnétiques
  • Interface : Full-duplex RS-232 ou RS-485. Protocole :
  • Connecteur : RJ12 ou connecteur circulaire

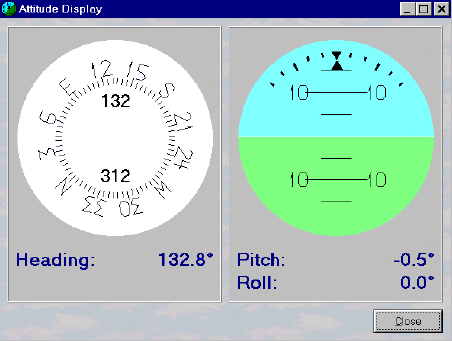

  • Logiciel de configuration / visualisation inclus.

Télécharger la fiche produit

?

Présentation

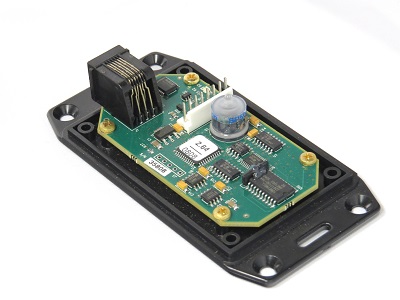

Le compas numérique ECL est la déclinaison faible consommation du modèle ECL. Tout comme le ECS, il associe un magnétomètre à semi-conducteurs de précision 3 axes à un capteur d'inclinaison électrolytique robuste à 2 axes pour fournir des mesures de cap, de roulis, de tangage et de déclinaison magnétique précises jusqu'à +/- 42° (roulis, tangage) et +/-80° (déclinaison), pour des précisions de +/-0,5° pour le cap, et de +/- 0,2° sur les angles.

Pour une tension L'interface de sortie est de type RS-232/485. Un logiciel est fourni pour la configuration et la visualisation des mesures.

Capteurs

  • Magnétomètre 3-axe
  • Inclinomètre biaxe

Applications

  • Véhicule autonome
  • Drones
  • Robotique
  • Antenne météos
  • Position d'antenne
  • Navigation marine
Technologie
Electrolytique
Type de produit
Compas électronique
Nombre de composantes
3 Axes
Sortie analogique
RS-485
Tension d'alimentation
24 Vcc
Température de fonctionnement
-40 à 105 °C
Matériau
Plastique

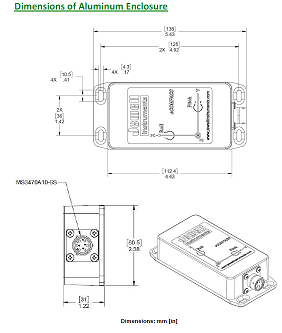

Version boîtier alu

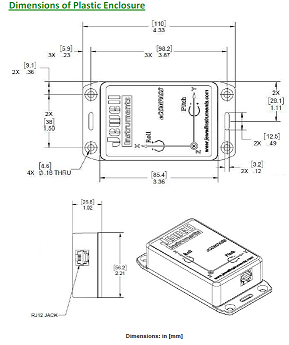

Version boîtier plastique

  • Boitier plastique ou aluminium
  • Connectique
  • Logger
