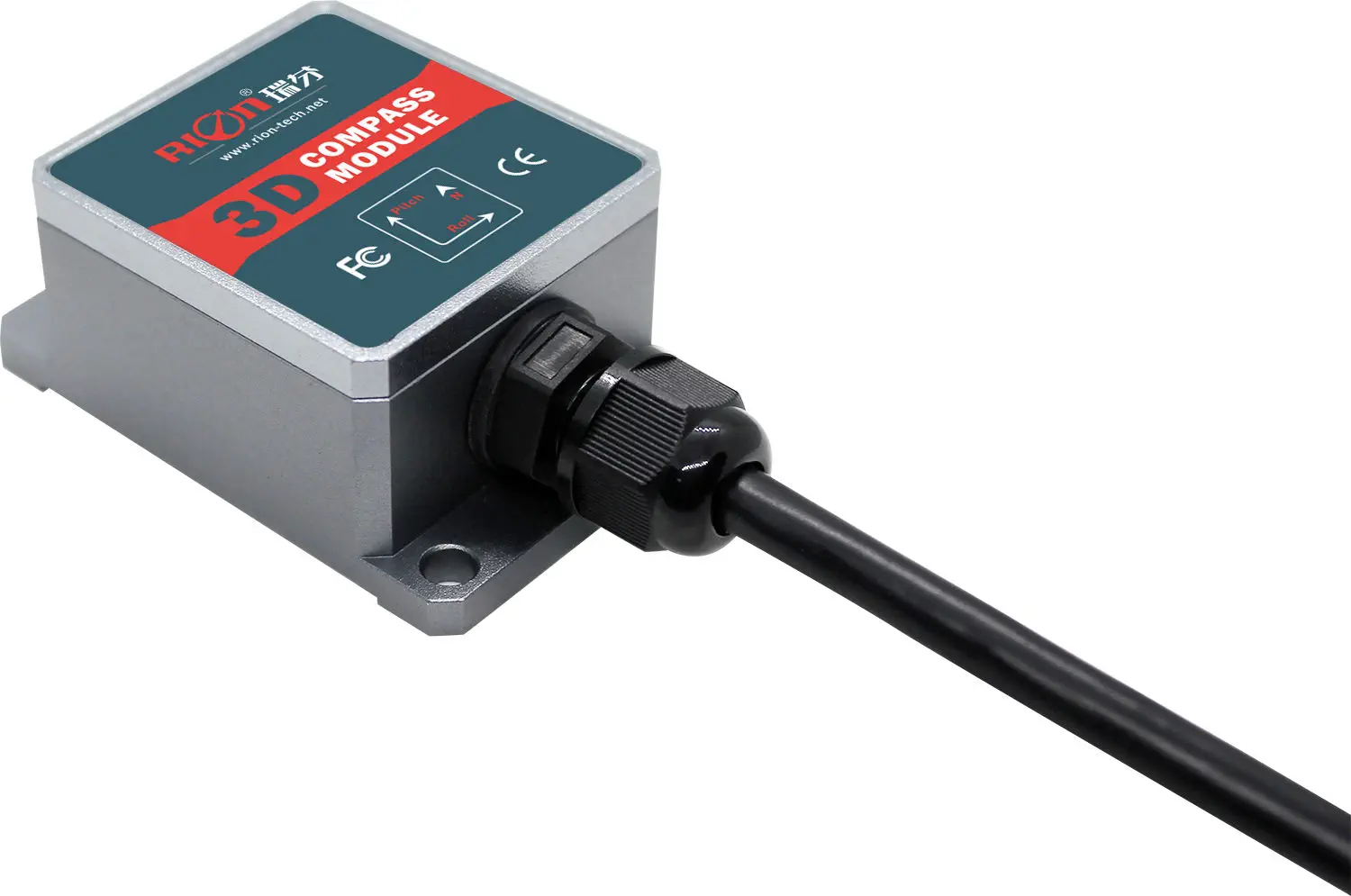

Ref: DCM260B
Compas numérique 3D low-cost
- Compas électronique 3D faible coût

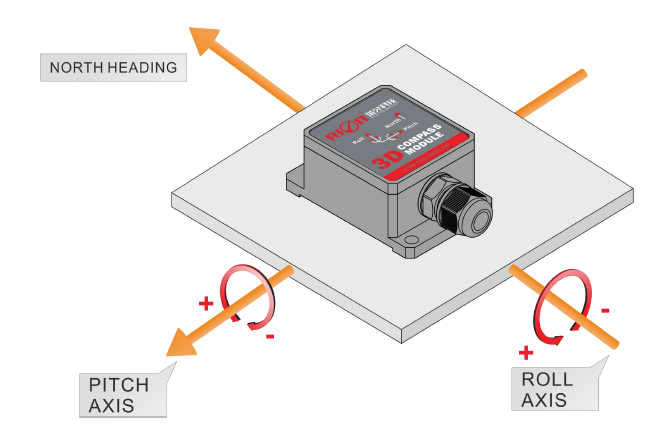

- En sortie: Cap, tangage, roulis
- Précision : Cap : ±0,8°, Inclinaison : ±0,2°
- Compensation magnétique des fers durs et doux
- Correction des inclinaisons par accélérométrie en transitoire
- Large plage de température de fonctionnement : -40° à +85°C
- Sorties RS232, RS485 et TTL
- Protocole : NMEA 0183 ou ASCII
- Logiciel de configuration / visualisation inclus.
- Faible encombrement (55 x 37 x 24 mm)
- Alimentation 5Vdc (9-36VDC en option)
- Connectique : sortie câble (1m)
- Étanchéité IP67
Connectez-vous à votre compte pour afficher les prix
Connexion
?
Présentation
Le compas numérique ECC-2D est un compas électronique faible coût conçu pour les applications industrielles et commerciales. Il associe un magnétomètre à un inclinomètre électrolytique robuste à 2 axes pour fournir des mesures de cap, de roulis, de tangage et de déclinaison magnétique précises jusqu'à +/- 85° (roulis, tangage). Les précisions obtenues sont de +/-0,8° pour le cap, et de +/- 0,2° sur les angles.
Interface RS-232 ou RS-485
L'interface de sortie est de type RS-232/485.
2 protocoles sont disponibles : NMEA 0183 ou ASCII

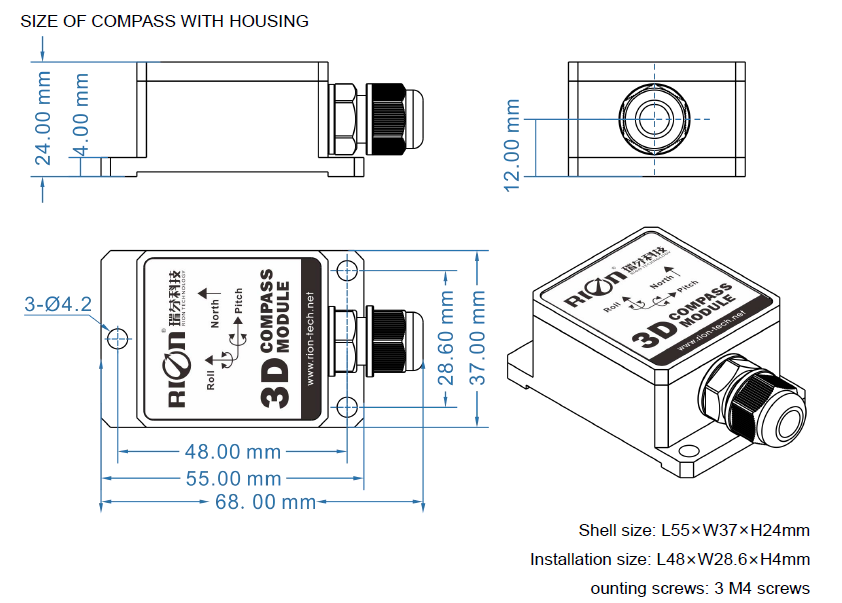

Dimensions
Faible encombrement
Capteurs
- Magnétomètre 3-axe
- Inclinomètre biaxe
Applications
- Stabilisation de la plate-forme
- Contrôle des antennes satellites
- ROV/UUV Véhicules sous-marins sans équipage
- Navigation maritime, arpentage et cartographie
- Bouées météorologiques
- Positionnement d'antennes
- Technologie
- MEMS Capacitif
- Type de produit
- Compas électronique
- Nombre de composantes
- 2 Axes
- Sortie analogique
- RS-485
- Tension d'alimentation
- 24 Vcc
- Température de fonctionnement
- -40 à 105 °C
- Matériau
- Acier
Datasheet_DCM260B_PMi_EN.pdf
Dimensions
Faible encombrement

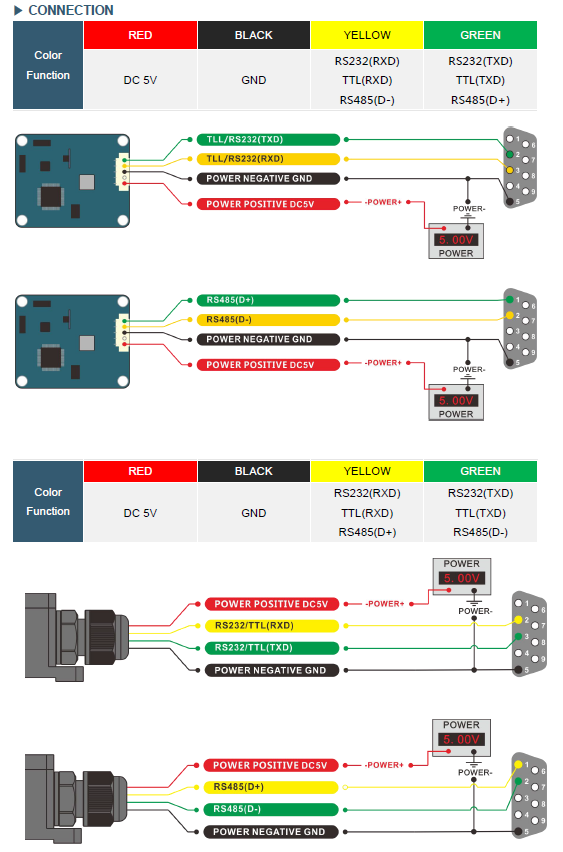

Connectique
L'interface de sortie est de type RS-232/485.
- étendues de mesure
- Câble
- Connectique
- Logger
