Ref: IMU6

Centrale inertielle 6 axes industrielle durcie- sortie RS-422

  • Etendue de mesure de ± 30g et ± 400°/s
  • Sortie : RS-422
  • Alimentation : 5 Vcc
  • Bande passante : 0-100 Hz
  • Température : de - 40 à + 85 °C
  • Trés grande stabilité du zéro et de la sensibilité
  • Non-linéarité : < 0.5% PE
  • Tenue aux chocs : 5000g

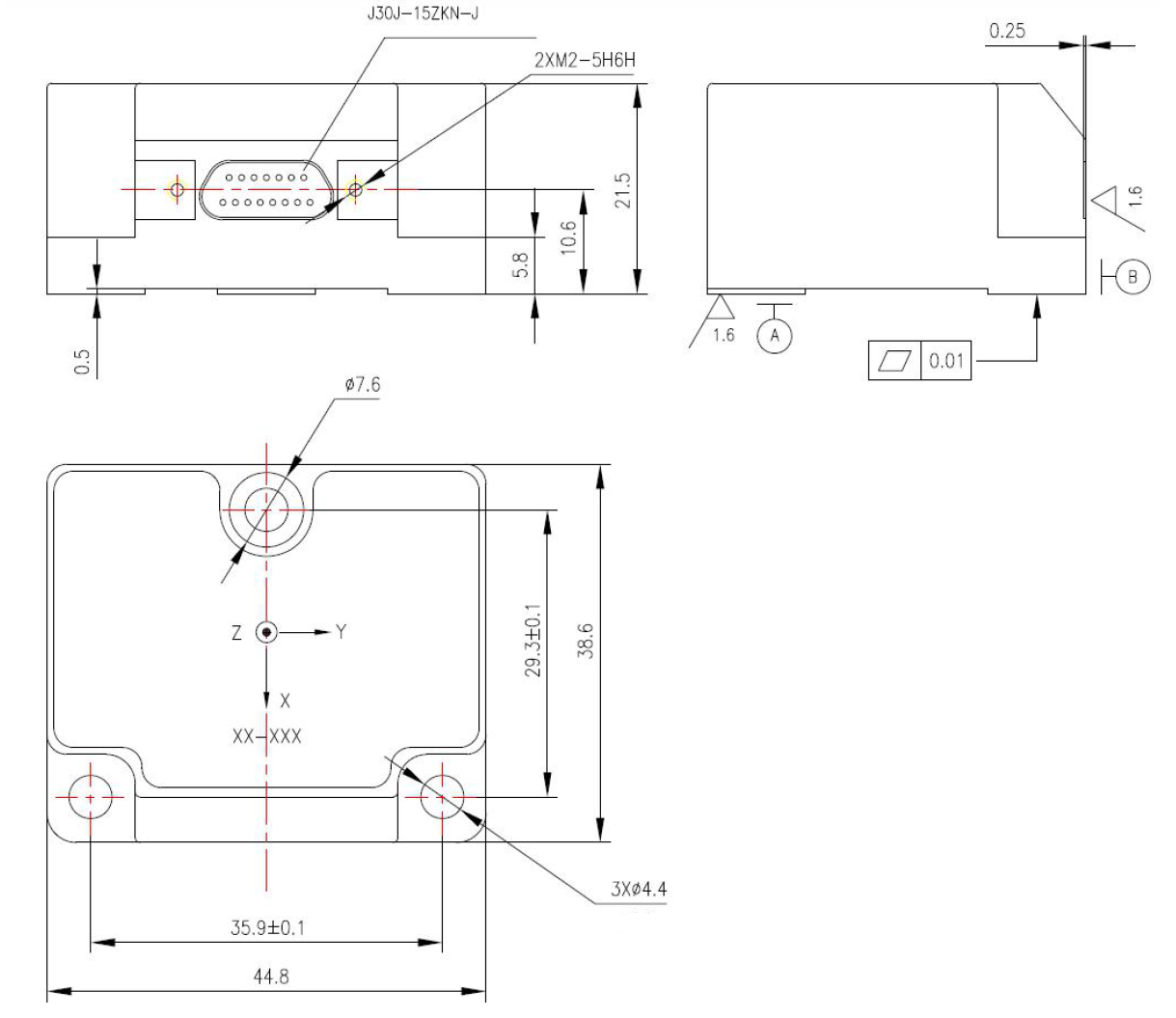

  • Dimensions: 44.8 x 34.9 x 21,5 mm

Télécharger la fiche produit

?

Présentation de la centrale inertielle IMU6

La centrale inertielle miniature MEMS 6 composantes IMU-6 mesure les 3 accélérations linéaires (+/- 30g par axe) et 3 vitesses angulaires (+/-400°/S par axe) simultanément et indépendamment en utilisant une combinaison de gyroscopes et d'accéléromètres tri-axes. Les signaux de mesure générés sont ensuite utilisés pour calculer la position et l'orientation instantanées, en combinaison ou non avec un recalage avec le signal GPS.

Le capteur fournit la composante continue du signal, et la bande passante est comprise entre 0 et 100 Hz en accélération et 0-200 Hz pour la vitesse angulaire.

La lecture des vitesses angulaires et accélérations linéaires instantanées se fait via une interface RS-422 et le protocole ASCII propriétaire (documentation fournie) Le boîtier miniature de la centrale inertielle IMU6 inclut un connecteur J30J-15ZKN-J 15 broches standard.

Applications

  • Robotique
  • Agriculture
  • Pilotage de camera, antenne
  • Stabilisation de plateforme
  • Biomecanique
  • Marine
  • Navigation automobile
  • Train
Technologie
MEMS Capacitif
Type de produit
Centrale inertielle
Nombre de composantes
6 Axes
Sensibilité
13.2 / 6.6 / 3.3 / 1.1 mV/°/s
Etendue de mesure linéaire
/ G
Etendu de mesure angulaire
75 / 900 / 150 / 300 °/s
Bande passante (-3 dB)
10 , 300 , 500 , 650 Hz
Non linéarité (% PE)
± 0.05 , 1 %
Tension d'alimentation
10 Vcc
Classe de Protection
IP65
Matériau
Aluminium

  • Etendues de mesure
  • Longeur de cable, connectique
  • Boitier inox durci
  • Connecteur
  • Système d'acquisition GSV-8DS
