Ref: DF ibex - ±0.02 % - Brides DIN

Couplemètre rotatif à brides - ±0.02% - ± 500Nm à ± 10kNm - jusqu'à 25 000 tr/min

Type de couplemètre : couplemètre à brides, dynamique, sans contact
Etendue de mesure : de ± 500 Nm à ± 10000 Nm
Classe de précision ≤ ±0,02% PE
Vitesse de rotation : jusqu'à 25 000 tr/min
Mesure de vitesse en option
Convertisseur A/N: 24-bit et N/A : 16 bit (pour les sorties analogiques)
Mesure de vitesse en option
Signal de sortie : CAN 2.0B, fréquence, ±10 V, Ethernet
Montage standardisé du rotor : brides DIN (Ø 84 mm à Ø196 mm)
Stator faible encombrement pour une intégration simplifiée
Capacité de surcharge : 300%
Alarmes programmables
Température de fonctionnement : -20°C à 85°C
Configuration via interface web

Livrable habituellement sous 4 à 6 semaines

Série DF ibex — Capteur de couple très haute précision pour bancs de test

La série DF ibex est la série de couplemètres rotatifs la plus précise de notre gamme, avec des rotors de dimensions normalisées DIN et une architecture à stator séparé, optimisant la stabilité mécanique, la répétabilité métrologique et la précision globale du système.

Le système s'appuie sur une télémétrie numérique avec un convertisseur A/N 24 bits et un convertisseur N/A 16 bits (pour les sorties analogiques), et est destiné aux essais dynamiques, transitoires et aux applications à haute vitesse. La vitesse de rotation maximale est de 25 000 tr/min, avec une plage de température de fonctionnement de 0 à 85 °C. Le DF ibex est disponible sur des plages de couple nominales comprises entre ±500 et ±10 000 Nm.

Un canal dédié permet le suivi du couple jusqu’à 300 % du couple maxi nominal, contribuant à la sécurité et la fiabilité lors des essais en conditions extrêmes. Le système permet également le suivi de la température du rotor, ainsi que des données de diagnostic et de surveillance, facilitant la maintenance préventive et la vérification des performances.

Les interfaces de sortie configurables incluent la fréquence (RS422), la sortie analogique en tension, le bus CAN et des signaux d’alarme, permettant une intégration flexible dans des bancs d’essai, des systèmes d’automatisation industrielle et des environnements de contrôle avancés.

Spécifications

Caractéristiques	DF1 ibex	DF2 ibex	DF3 ibex	DF4 ibex	DF5 ibex
Plage de mesure	500 Nm	500 Nm – 1 kNm	1 – 3 kNm	4 – 5 kNm	5 – 10 kNm
Diamètre bride	Ø 84 mm	Ø 101,5 mm	Ø 130 mm	Ø 155,5 mm	Ø 196 mm
Précision	≤ ±0,02% FS	≤ ±0,02% FS	≤ ±0,02% FS	≤ ±0,02% FS	≤ ±0,02% FS
Vitesse max sans capteur de vitesse	21 000 tr/min (25000 en option)	20 000 tr/min (23000 en option)	16 000 tr/min (18000 en option)	15 000 tr/min (17000 en option)	12 000 tr/min (14000 en option)
Vitesse max avec capteur de vitesse	14 000 tr/min	11 000 tr/min	9 000 tr/min	8 000 tr/min	6 500 tr/min
Poids approx.	~2,5 kg	—	—	—	~20 kg
Matériau	titane / acier	acier	acier	acier	acier
Protection surcharge	Jusqu’à 300%	Jusqu’à 300%	Jusqu’à 300%	Jusqu’à 300%	Jusqu’à 300%
Température de fonctionnement	-20°C à 85°C	-20°C à 85°C	-20°C à 85°C	-20°C à 85°C	-20°C à 85°C
Entrefer	24 VDC	24 VDC	24 VDC	24 VDC	24 VDC
Alimentation	4 mm	4 mm	4 mm	4 mm	4 mm
Poids approx.	~2,5 kg	—	—	—	~20 kg
Matériau	titane / acier	acier	acier	acier	acier

Installation

Conçu pour une intégration aisée, le DF ibex adopte des dimensions normalisées DIN (diamètres de bride de 84 mm à 196 mm), garantissant une compatibilité mécanique avec les bancs d’essai existants. Son boîtier compact et sa résistance aux vibrations/accélérations en font un choix privilégié pour les tests de moteurs électriques, transmissions ou pompes.

Dimensions

Caractéristiques	Rotor sans option vitesse	Stator sans option vitesse	Rotor avec option vitesse	Stator avec option vitesse
DF1 ibex	Plan DF1 ibex - rotor no speed	Plan DF1 ibex - stator no speed	Plan DF1 ibex - rotor avec speed	Plan DF1 ibex - stator avec speed
DF2 ibex	Plan DF2 ibex - rotor no speed	Plan DF2 ibex - stator no speed	Plan DF2 ibex - rotor avec speed	Plan DF2 ibex - stator avec speed
DF3 ibex	Plan DF3 ibex - rotor no speed	Plan DF3 ibex - stator no speed	Plan DF3 ibex - rotor avec speed	Plan DF3 ibex - stator avec speed
DF4 ibex	Plan DF4 ibex - rotor no speed	Plan DF4 ibex - stator no speed	Plan DF4 ibex - rotor avec speed	Plan DF4 ibex - stator avec speed
DF5 ibex	Plan DF5 ibex - rotor no speed	Plan DF5 ibex - stator no speed	Plan DF5 ibex - rotor avec speed	Plan DF5 ibex - stator avec speed

Interfaces signaux de mesure

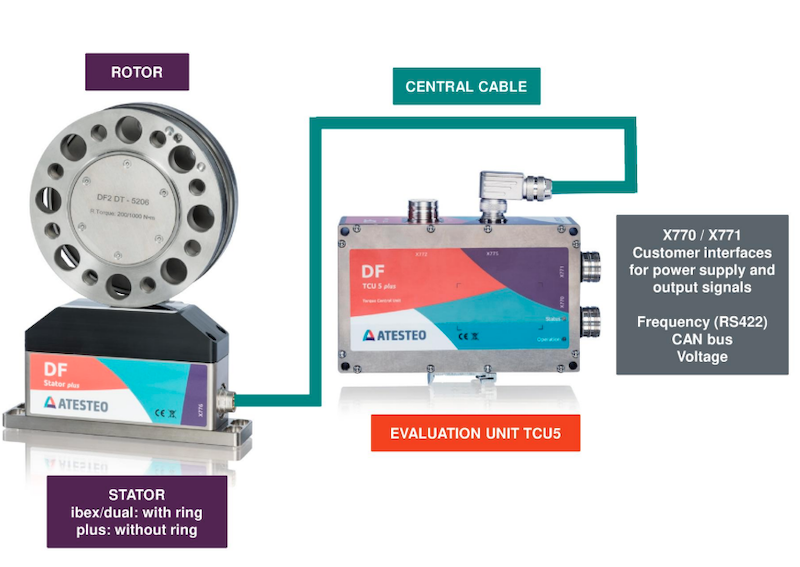

Le module TCU est l'interface entre le couplemètre et l'automate / système d'acquisition / PC. Le TCU permet de paramétrer le couplemètre (nature des signaux de sortie, alarmes, communication CAN, etc...), et de collecter les signaux de mesure.

Applications

Les capteurs DF ibex sont particulièrement adaptés aux secteurs de l’automobile, de l’aérospatial, de l’énergie et de la recherche, où la traçabilité des mesures et la répétabilité sont critiques. Ils excellent dans des applications telles que :

Caractérisation de moteurs électriques (rendement, cartographie de couple)
Bancs d’essai de transmissions (durabilité, pertes mécaniques)
Tests de pompes et compresseurs (optimisation énergétique)
Mesures de couple sur génératrices (validation de performances)

Type de capteur: rotatif
Etendue de mesure couple: 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 Nm
Gamme de mesure: 100 - 1000 Nm, 1000 - 5000 Nm, 5000 - 20000 Nm
Montage_Capteur: Bride
Vitesse de rotation maxi: 15000 rpm
Signal de sortie: ± 5 VDC, ± 10 VDC, 4-20 mA, 10 kHz ± 5kHz, USB
Interfaces: brides
Sortie régime: optionel
Tension d'alimentation: 24 Vcc
Température utilisation: -10 à 70 °C
Connecteur: 12pin-connector
Classe Protection [IPxx]: IP65

Dimensions

Caractéristiques	Rotor sans option vitesse	Stator sans option vitesse	Rotor avec option vitesse	Stator avec option vitesse
DF1 ibex	Plan DF1 ibex - rotor no speed	Plan DF1 ibex - stator no speed	Plan DF1 ibex - rotor avec speed	Plan DF1 ibex - stator avec speed
DF2 ibex	Plan DF2 ibex - rotor no speed	Plan DF2 ibex - stator no speed	Plan DF2 ibex - rotor avec speed	Plan DF2 ibex - stator avec speed
DF3 ibex	Plan DF3 ibex - rotor no speed	Plan DF3 ibex - stator no speed	Plan DF3 ibex - rotor avec speed	Plan DF3 ibex - stator avec speed
DF4 ibex	Plan DF4 ibex - rotor no speed	Plan DF4 ibex - stator no speed	Plan DF4 ibex - rotor avec speed	Plan DF4 ibex - stator avec speed
DF5 ibex	Plan DF5 ibex - rotor no speed	Plan DF5 ibex - stator no speed	Plan DF5 ibex - rotor avec speed	Plan DF5 ibex - stator avec speed

Plages de mesure personnalisées : Adaptation sur demande pour des valeurs hors catalogue (ex. >10 kNm ou < 100 Nm).
Vitesse maximale étendue : Option 40 000 tr/min pour la gamme DF plus HS (500–4 000 Nm).
Interfaces supplémentaires : • Capteur de vitesse magnétique (intégré en option). • Sortie courant (4–20 mA) pour compatibilité avec les systèmes industriels.
Longueurs de câble : Personnalisables (standard : 2 m ou 5 m, autres longueurs sur demande).
Matériaux spéciaux : Revêtements ou aciers adaptés aux environnements corrosifs (ex. marine, chimie).
Unités de mesure : Configuration en Nm, lb-ft, ou kgf·m via le logiciel TCU Discover.
Certifications : Options pour calibrations DAkkS (accréditation métrologique allemande) ou traçabilité ISO 17025.
Version RTS (Reference Transducer System) : • Passive (sans électronique embarquée), compatible avec amplificateurs externes (ex. SAFO d’ATESTEO).

Câbles blindés : Longueurs standard (2 m, 5 m) ou sur mesure, avec connecteurs M12, LEMO, ou Sub-D.
Connecteurs étanches : Options IP67/IP68 pour environnements humides ou poussiéreux.
Supports de montage : Brides d’adaptation ou plaques de fixation pour intégration sur bancs existants.
Logiciel TCU Discover : Outil de configuration et d’acquisition inclus (compatibilité Windows/Linux).
Module d’affichage portable : Écran numérique pour lecture locale des valeurs (optionnel).
Kit d’étalonnage : Masses et accessoires pour vérification périodique sur site.
Boîtier de protection : Pour les versions haute vitesse (DF plus HS), réduisant les risques de déséquilibre.
