Ref: T Series - avec alésage

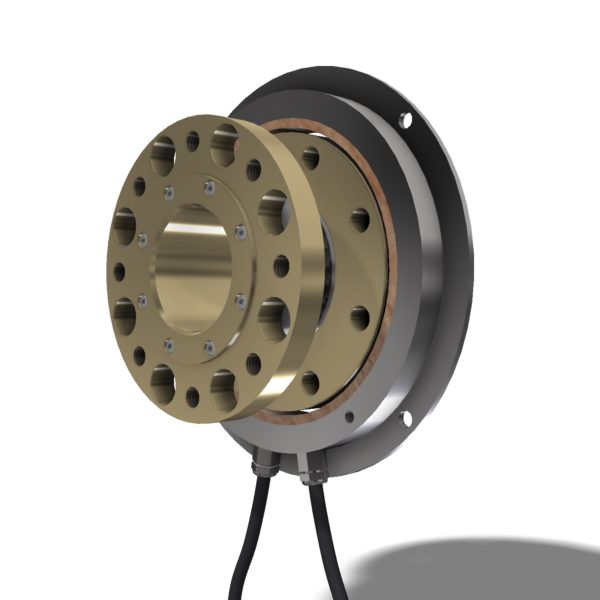

Couplemètre rotatif à brides haute précision avec alésage

Type de couplemètre : couplemètre à brides, dynamique, sans contact
Etendue de mesure : de ± 50 Nm à ± 1000 Nm
Classe de précision ≤ ±0,05% à ≤ ±0,01% PE selon version
Alésage : Ø 50 mm
Vitesse de rotation : jusqu'à 15 000 tr/min (25000 en otion)
Signal de sortie : CAN 2.0B, fréquence, ±10 V, Ethernet
Montage standardisé du rotor : brides DIN (Ø 101.5 mm)
Module de sortie intégré ou. déporté
Capacité de surcharge : 300%
Alarmes programmables
Température de fonctionnement : -20°C à 85°C
Configuration via interface web
Matériau : Titane ou Acier

Livrable habituellement sous 4 à 6 semaines

Série S / T — Couplemètre à brides avec alésage central

La série de couplemètres S / T Series permet la mesure du couple de torsion jusqu'à 1000Nm, en rotation, sur une ligne d'arbre jusqu'à un régime maximal de 25000 trs/min. La précision est de 0.05% de la pleine échelle.

Le rotor des couplemètres S / T intègre un alésage central dans le rotor pour faciliter l'intégration mécanique. Cet alésage peut être utlisé pour le passage d'un second arbre, d'un faisceau de câbles, etc... Certaines versions intègrent un rotor en titane, réduisant significativement la masse et le moment d’inertie, ce qui améliore la réponse dynamique et la précision lors des essais transitoires.

La transmission du signal s’effectue via une liaison optique infrarouge (IR) sans contact, garantissant une forte immunité aux perturbations électromagnétiques (EMI). Le système offre via son module d'interfaçage (TCU) de nombreuses interfaces de sortie, incluant fréquence (RS422), tension analogique, courant, CAN, RS232 et signaux d’alarme, facilitant son intégration dans des environnements de test industriels et R&D. Cette même interface est utilisée pour le paramétrage du système via Ethernet / serveur web intégré.

Grâce à sa conception robuste, modulaire et optimisée pour les mesures dynamiques, la série T constitue une solution performante pour les essais nécessitant flexibilité mécanique, précision et fiabilité.

Architecture

2 designs sont proposés.

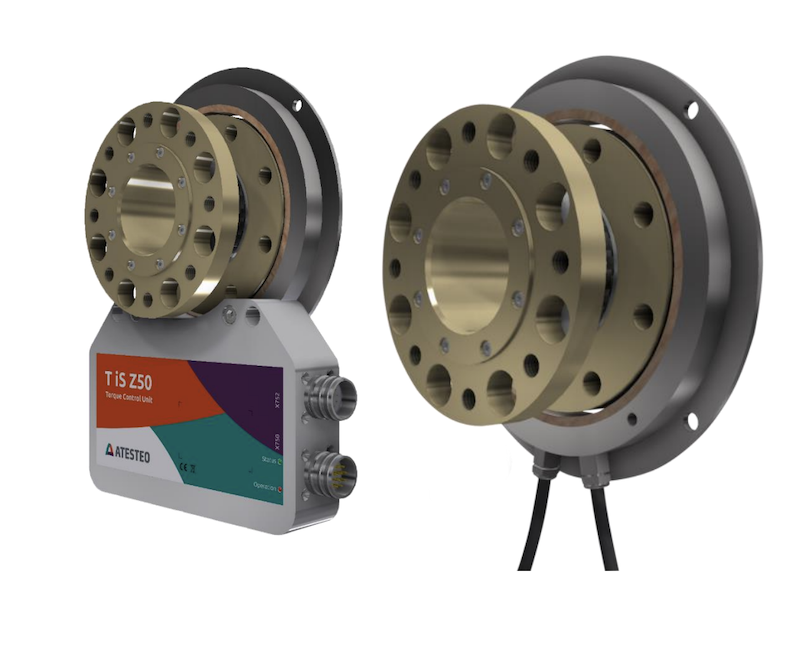

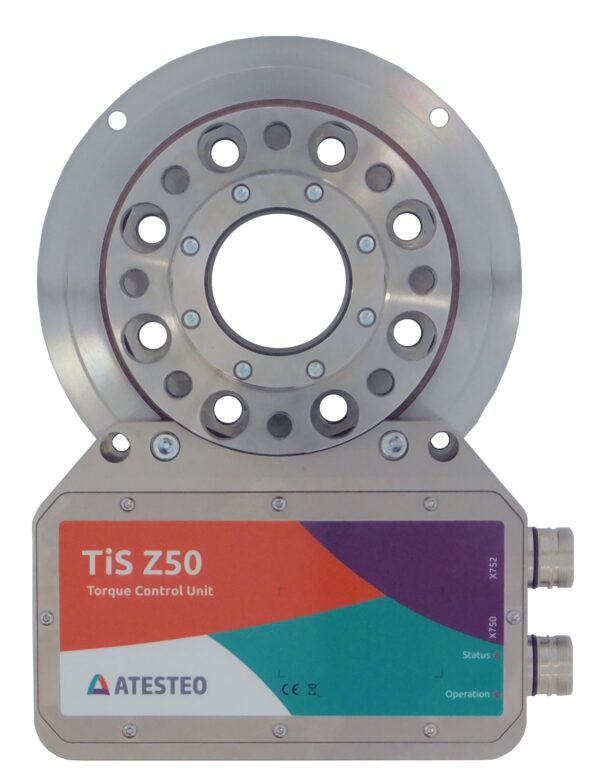

Le TiS / TeS est un ensemble ultracompact rotor/stator/boitiers interfaces.
avec le SeS, le boîtier interface est déporté.

Spécifications

Caractéristiques	TiS Z50 / TeS Z50	TiS Z50 / TeS Z50	SiS Z50 / SeS Z50
Plage de mesure	50 Nm	100, 200, 500 Nm	500, 1000 Nm
Alésage	Ø 50 mm	Ø 50 mm	Ø 50 mm
Précision	≤ ±0,1% FS	≤ ±0,05% FS	≤ ±0,05% FS
Vitesse max sans capteur de vitesse, standard	15 000 tr/min	15 000 tr/min	15 000 tr/min
Vitesse max sans capteur de vitesse, option haute vitesse	25 000 tr/min	25 000 tr/min	25 000 tr/min
Poids approx.	~2,5 kg	—	—
Matériau	titane / acier	titane / acier	titane / acier
Température de fonctionnement	-20°C à 85°C	-20°C à 85°C	-20°C à 85°C
Alimentation	24 VDC	24 VDC	24 VDC
Protection surcharge	Jusqu’à 300%	Jusqu’à 300%	Jusqu’à 300%

Signaux de sortie: | Fréquence RS422 (10±5 kHz → 240±120 kHz), Analogique (0–10 V, ±5 V, ±10 V), CAN 2.0B (2 kHz), Ethernet 10/100 Mbit, Alarmes configurables |

Installation

Conçu pour une intégration aisée, le DF plus adopte des dimensions normalisées DIN (diamètres de bride de 101.5mm, diamètre rotor 120 mm), garantissant une compatibilité mécanique avec les bancs d’essai existants. Son boîtier compact et sa résistance aux vibrations/accélérations en font un choix privilégié pour les tests de moteurs électriques, transmissions ou pompes.

Dimensions

Version titane
Version acier

Interfaces signaux de mesure

Le module TCU est l'interface entre le couplemètre et l'automate / système d'acquisition / PC. Le TCU permet de paramétrer le couplemètre (nature des signaux de sortie, alarmes, communication CAN, etc...), et de collecter les signaux de mesure.

Applications

Les capteurs série S / T sont particulièrement adaptés aux secteurs de l’automobile, de l’aérospatial, de l’énergie et de la recherche, où la traçabilité des mesures et la répétabilité sont critiques. Ils excellent dans des applications telles que :

Caractérisation de moteurs électriques (rendement, cartographie de couple)
Bancs d’essai de transmissions (durabilité, pertes mécaniques)
Tests de pompes et compresseurs (optimisation énergétique)
Mesures de couple sur génératrices (validation de performances)

Type de capteur: rotatif
Etendue de mesure couple: 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 Nm
Gamme de mesure: 100 - 1000 Nm, 1000 - 5000 Nm, 5000 - 20000 Nm
Montage_Capteur: Bride
Vitesse de rotation maxi: 15000 rpm
Signal de sortie: ± 5 VDC, ± 10 VDC, 4-20 mA, 10 kHz ± 5kHz, USB
Interfaces: brides
Sortie régime: optionel
Tension d'alimentation: 24 Vcc
Température utilisation: -10 à 70 °C
Connecteur: 12pin-connector
Classe Protection [IPxx]: IP65

Dimensions

Caractéristiques	Rotor	Stator
DF1 plus
DF2 plus
DF3 plus
DF4 plus
DF5 plus

Plages de mesure personnalisées : Adaptation sur demande pour des valeurs hors catalogue (ex. >10 kNm ou < 100 Nm).
Vitesse maximale étendue : Option 40 000 tr/min pour la gamme DF plus HS (500–4 000 Nm).
Interfaces supplémentaires : • Capteur de vitesse magnétique (intégré en option). • Sortie courant (4–20 mA) pour compatibilité avec les systèmes industriels.
Longueurs de câble : Personnalisables (standard : 2 m ou 5 m, autres longueurs sur demande).
Matériaux spéciaux : Revêtements ou aciers adaptés aux environnements corrosifs (ex. marine, chimie).
Unités de mesure : Configuration en Nm, lb-ft, ou kgf·m via le logiciel TCU Discover.
Certifications : Options pour calibrations DAkkS (accréditation métrologique allemande) ou traçabilité ISO 17025.
Version RTS (Reference Transducer System) : • Passive (sans électronique embarquée), compatible avec amplificateurs externes (ex. SAFO d’ATESTEO).

Câbles blindés : Longueurs standard (2 m, 5 m) ou sur mesure, avec connecteurs M12, LEMO, ou Sub-D.
Connecteurs étanches : Options IP67/IP68 pour environnements humides ou poussiéreux.
Supports de montage : Brides d’adaptation ou plaques de fixation pour intégration sur bancs existants.
Logiciel TCU Discover : Outil de configuration et d’acquisition inclus (compatibilité Windows/Linux).
Module d’affichage portable : Écran numérique pour lecture locale des valeurs (optionnel).
Kit d’étalonnage : Masses et accessoires pour vérification périodique sur site.
Boîtier de protection : Pour les versions haute vitesse (DF plus HS), réduisant les risques de déséquilibre.
