Couplemètre rotatif à brides haute précision - ± 50Nm à ± 250 kNm - jusqu’à 30 000 tr/min

F-Series — Capteurs de couple faible encombrement hautes performances

La F-Series est une gamme de capteurs de couple compacts haute précision, optimisée pour des applications dynamiques nécessitant une faible inertie et une intégration mécanique compacte.

La série offre une classe de précision typique ≤ ±0,05 % F.S., avec des **plages de couple nominal extrêmement large (± 50 Nm à ± 100000 Nm) ** et une vitesse de rotation maximale élevée (jusqu'à 30000 rpm) adaptée aux essais moteurs électriques. La conception du rotor à faible moment d’inertie garantit une excellente réponse dynamique et une stabilité métrologique à haute vitesse.

La transmission du signal repose sur une liaison sans contact, assurant une immunité élevée aux interférences électromagnétiques (EMI). Le système est associé à une unité d’évaluation externe et propose des interfaces de sortie configurables, incluant fréquence (RS422), sortie analogique (tension/courant), CAN et signaux d’alarme, pour une intégration directe dans des bancs d’essai et systèmes d’automatisation.

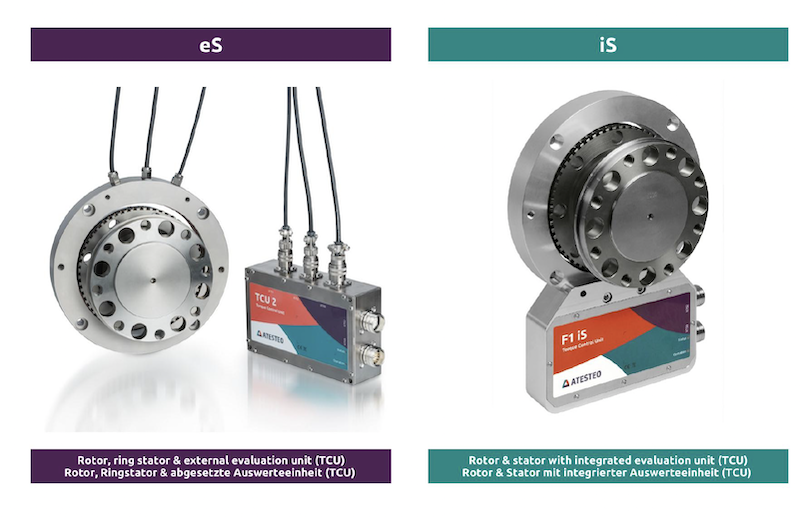

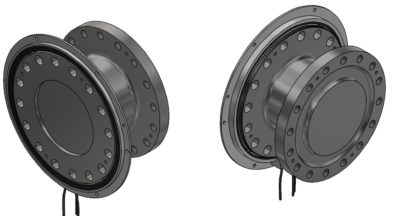

Architecture

2 designs sont proposés.

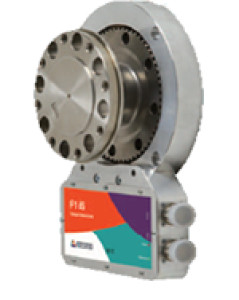

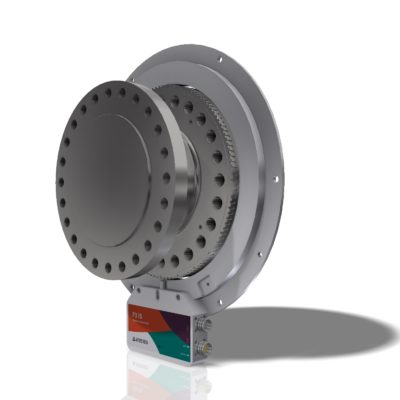

• Le iS est un ensemble ultracompact rotor/stator/boitiers interfaces.
• avec le eS, le boîtier interface est déporté.

Installation

Dimensions

Interfaces signaux de mesure

Le module TCU est l'interface entre le couplemètre et l'automate / système d'acquisition / PC. Le TCU permet de paramétrer le couplemètre (nature des signaux de sortie, alarmes, communication CAN, etc...), et de collecter les signaux de mesure.

Applications

Les capteurs F plus sont particulièrement adaptés aux secteurs de l’automobile, de l’aérospatial, de l’énergie et de la recherche, où la traçabilité des mesures et la répétabilité sont critiques. Ils excellent dans des applications telles que :

• Caractérisation de moteurs électriques (rendement, cartographie de couple)
• Bancs d’essai de transmissions (durabilité, pertes mécaniques)
• Tests de pompes et compresseurs (optimisation énergétique)
• Mesures de couple sur génératrices (validation de performances)

Dimensions

• Plages de mesure personnalisées : Adaptation sur demande pour des valeurs hors catalogue (ex. >10 kNm ou < 100 Nm).
• Vitesse maximale étendue : Option 40 000 tr/min pour la gamme DF plus HS (500–4 000 Nm).
• Interfaces supplémentaires : • Capteur de vitesse magnétique (intégré en option). • Sortie courant (4–20 mA) pour compatibilité avec les systèmes industriels.
• Longueurs de câble : Personnalisables (standard : 2 m ou 5 m, autres longueurs sur demande).
• Matériaux spéciaux : Revêtements ou aciers adaptés aux environnements corrosifs (ex. marine, chimie).
• Unités de mesure : Configuration en Nm, lb-ft, ou kgf·m via le logiciel TCU Discover.
• Certifications : Options pour calibrations DAkkS (accréditation métrologique allemande) ou traçabilité ISO 17025.
• Version RTS (Reference Transducer System) : • Passive (sans électronique embarquée), compatible avec amplificateurs externes (ex. SAFO d’ATESTEO).

• Câbles blindés : Longueurs standard (2 m, 5 m) ou sur mesure, avec connecteurs M12, LEMO, ou Sub-D.
• Connecteurs étanches : Options IP67/IP68 pour environnements humides ou poussiéreux.
• Supports de montage : Brides d’adaptation ou plaques de fixation pour intégration sur bancs existants.
• Logiciel TCU Discover : Outil de configuration et d’acquisition inclus (compatibilité Windows/Linux).
• Module d’affichage portable : Écran numérique pour lecture locale des valeurs (optionnel).
• Kit d’étalonnage : Masses et accessoires pour vérification périodique sur site.
• Boîtier de protection : Pour les versions haute vitesse (DF plus HS), réduisant les risques de déséquilibre.

Pour les besoins spécifiques (ex. intégration dans une chaîne de mesure existante), consulter notre équipe technique pour des solutions sur mesure.
