Ref: RT11 - ±0.03% - faibles couples

Couplemètre rotatif à brides - Précision ±0.03% - ±5Nm à ± 50Nm - jusqu'à 32 000 tr/min

Couplemètre à brides, dynamique, sans contact
Etendue de mesure : de ± 5 Nm à ± 50 Nm
Vitesse de rotation : jusqu'à 32 000 tr/min
Classe de précision ≤ ±0,03% PE
Transmission du signal : optique
Très faible inertie
Signal de sortie : CAN 2.0B, fréquence, ±10 V, Ethernet
Inerfaces rotor : bride PCD Ø 40/63 mm ou bride PCD Ø 63 mm + arbre lisse diamètre 15
Stator faible encombrement pour une intégration simplifiée
Capacité de surcharge : 300%
Alarmes programmables
Température de fonctionnement : -20°C à 85°C
Configuration via interface web

Livrable habituellement sous 4 à 6 semaines

Série RT11 — Couplemètre faibles gammes haute précision

La série RT11 est conçu pour la mesure des faibles couples (inférieurs à 50Nm), notamment pour la mesure de couple de traînée (drag torque) . Basé sur une conception sans roulement et une transmission de signal optique infrarouge (IR) sans contact, le RT11 offre une immunité maximale aux interférences électromagnétiques (EMI), ce qui le rend particulièrement adapté aux bancs d’essai moteurs et aux environnements à forte perturbation électrique. Le rotor en titane, léger et à faible moment d’inertie, permet des mesures précises dans des conditions hautement dynamiques.

5 étendues de mesure sont disponibles (±5, ±10, ±20, ±25 ou ±50 Nm), avec une classe de précision ≤ ±0,03 % et une vitesse de rotation maximale pouvant atteindre 32 000 tr/min. Une seconde plage de mesure optionnelle permet d’optimiser la résolution pour les couples très faibles..

Spécifications

Caractéristiques	RT11eS	RT11eS-B
Plage de mesure	±5, ±10, ±20, ±25 ou ±50 Nm	±5, ±10 ou ±20 Nm
Diamètre bride	Ø 77 mm	Ø 77 mm
Interfaces rotor	PCD Ø 40/63 mm	PCD Ø 63 mm et arbre lisse Ø 15 mm
Précision	≤ ±0,03% PE	≤ ±0,03% PE
Vitesse max sans capteur de vitesse	20 000 tr/min	20 000 tr/min
Poids approx.	~2,5 kg	—
Matériau rotor	titane	titane
Alimentation	24 VDC	24 VDC

Installation

Le rotor du RT11 est disponible en 2 versions:

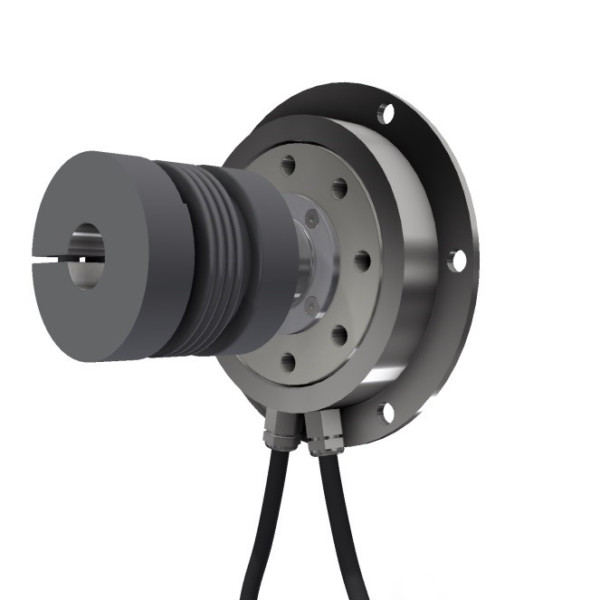

le RT11eS présente deux brides taraudées. D'un côté, le PCD est de 63mm, de l'autre 40mm

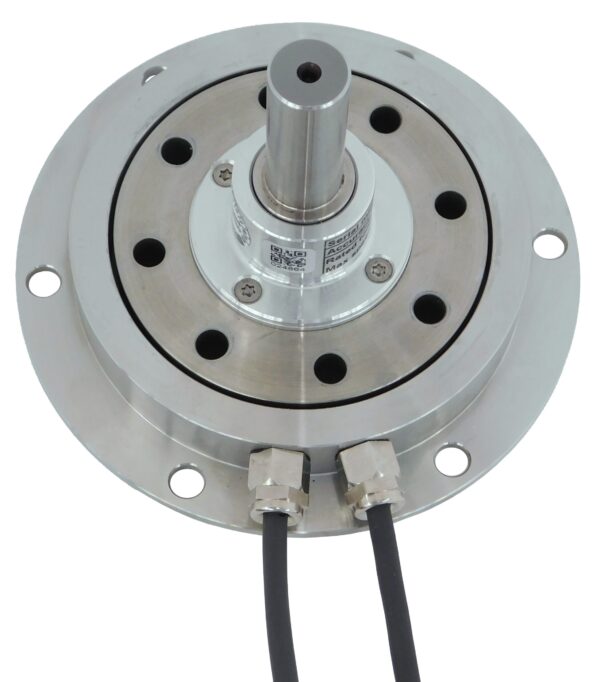

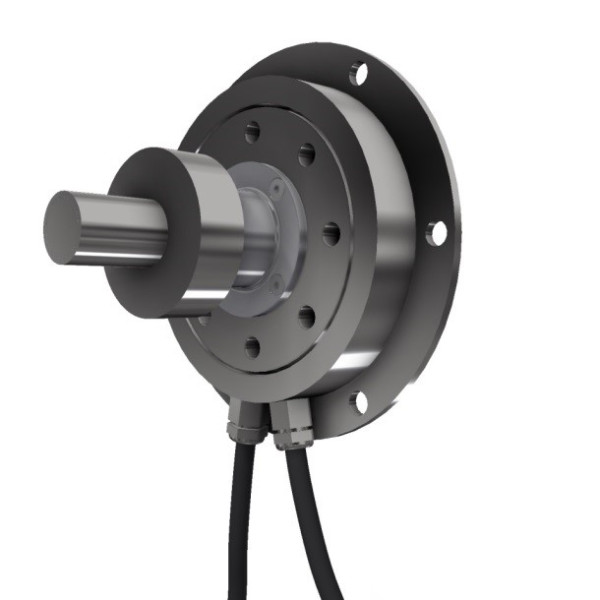

le RT11eS-B présente une bride taraudée (PCD de 63mm), et un arbre lisse de section 15mm.

Dimensions

Modèle	Rotor	Stator
RT11eS	Plan rotor	Plan stator
RT11eS-B	Plan rotor	Plan stator

Interfaces signaux de mesure

Le système est associé à une unité d’évaluation externe (TCU) et propose des interfaces de sortie multiples, incluant fréquence (RS422), tension analogique, courant, CAN, RS232 et signaux d’alarme.

Applications

Les capteurs RT11 sont particulièrement adaptés aux secteurs de l’automobile, de l’aérospatial, de l’énergie et de la recherche:

Mesure des pertes et du couple de traînée (Drag Torque)
essais moteurs à faible charge
mesure des frottements dans les transmissions
évaluation du rendement mécanique de chaînes de traction à faible charge

Type de capteur: rotatif
Etendue de mesure couple: 5 / 10 / 20 / 50 / 25 Nm
Gamme de mesure: 1 - 10 Nm, 10 - 100 Nm
Montage_Capteur: Bride
Vitesse de rotation maxi: 20000 rpm
Signal de sortie: ± 5 VDC, ± 10 VDC, 4-20 mA, 10 kHz ± 5kHz, USB
Interfaces: brides
Sortie régime: optionel
Tension d'alimentation: 24 Vcc
Température utilisation: -20 à 85 °C
Connecteur: 12pin-connector
Classe Protection [IPxx]: IP52

Dimensions

Modèle	Rotor	Stator
RT11eS	Plan rotor	Plan stator
RT11eS-B	Plan rotor	Plan stator

Plages de mesure personnalisées : Adaptation sur demande pour des valeurs hors catalogue (ex. >10 kNm ou < 100 Nm).
Longueurs de câble : Personnalisables (standard : 2 m ou 5 m, autres longueurs sur demande).
Etalonnage ISO-17025 - DaKKS : Options pour calibrations DAkkS (accréditation métrologique allemande) ou traçabilité ISO 17025.

Câbles blindés : Longueurs standard (2 m, 5 m) ou sur mesure, avec connecteurs M12, LEMO, ou Sub-D.
Connecteurs étanches : Options IP67/IP68 pour environnements humides ou poussiéreux.
Supports de montage : Brides d’adaptation ou plaques de fixation pour intégration sur bancs existants.
Logiciel TCU Discover : Outil de configuration et d’acquisition inclus (compatibilité Windows/Linux).
Module d’affichage portable : Écran numérique pour lecture locale des valeurs (optionnel).
