Ref: WMC

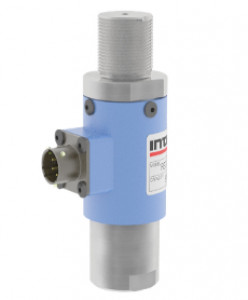

Capteur de force colonne | Inox - Miniature | 22 N à 900 kN

  • Etendue de mesure: 22 N à 900 kN
  • Capteur compact
  • Non-linéarité: ± 0.15 %
  • Calibration: Traction / Compression
  • Signal de sortie: 2 à 4 mV / Vcc
  • Protection en surcharge : 150 % de PE
  • Compensation en température : -10 à 45°C
  • Construction : inox

Télécharger la fiche produit

?

Présentation

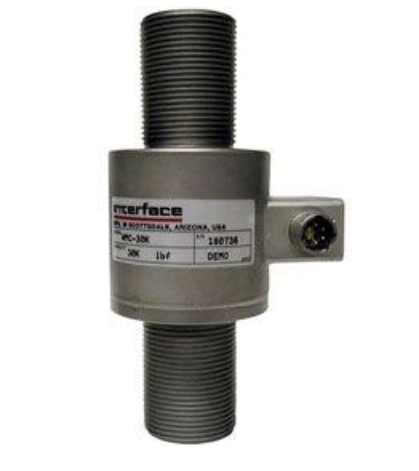

Le capteur de force colonne WMC est un capteur compact, robuste et précis, disponible en 16 étendues de mesure comprises entre ± 22N et ± 900 kN, recommandé pour être intégré aux machines de test, bancs d'essai ou les automatismes industriels. Simple à installer grâce aux 2 tiges filetage.

Conditionnement

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Bancs de test
  • Machines outils
  • Banc de traction
  • Tests matériaux
  • Machines spéciales
  • Controle qualité
Type de capteur
Colonne
Etendue de mesure Fz
22 , 45 , 110 , 450 , 1100 , 2200 , 4500 , 9000 , 13000 , 22000 , 33000 , 45000 , 65000 , 220000 , 450000 , 900000
Nombre de composantes
1 Axes
Précision (erreur totale)
0.25 %
Non linéarité (% PE)
± 0.15 %
Hystérésis
0.15 % FS
Non-répétabilité
0.05 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-54 à 121 °C
Sensibilité au Zéro
0.005 %PE/°C
Sensibilité du gain
0.002 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Cable ou connecteur selon version
Direction de mesure
Traction + Comp.
Déflection Fz
0.03 mm
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP65
Poids
22 g à 15,6 kg
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
Haute Précision, OEM, Miniature

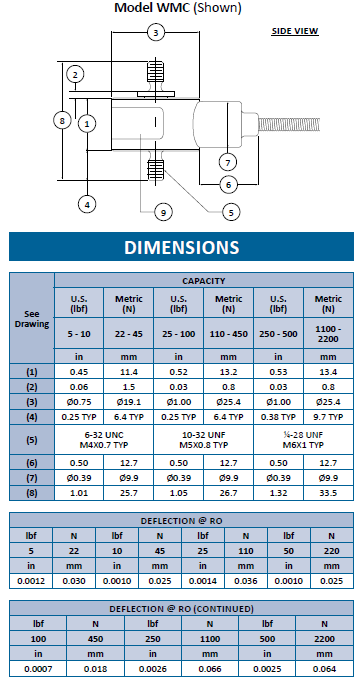

22 à 2,2kN

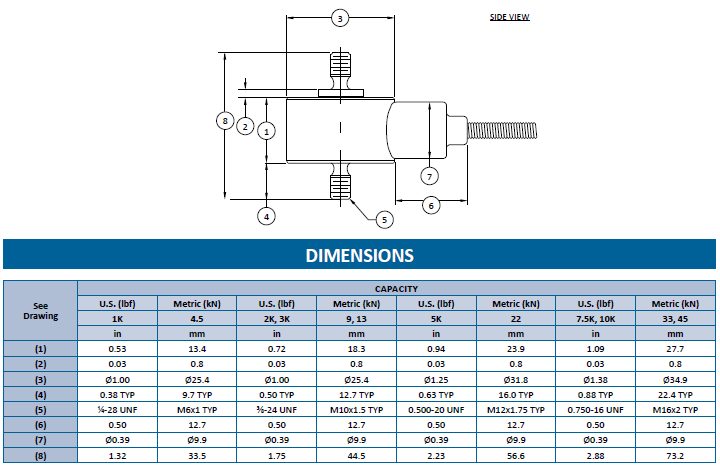

4,5 à 45kN

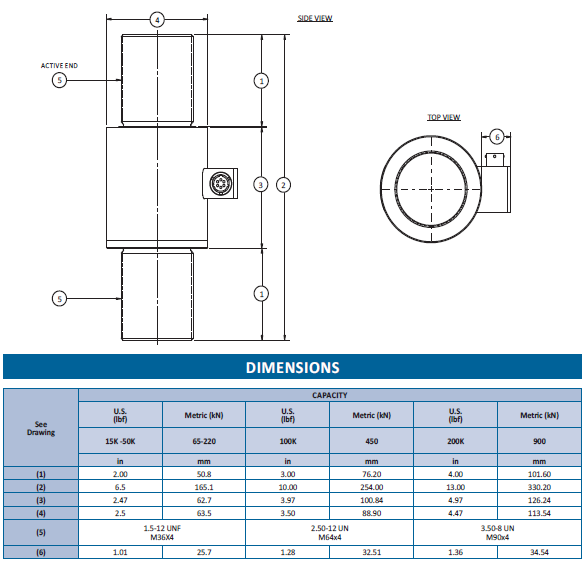

65 à 900kN

  • Conditionneur / système d'acquisition
  • Afficheur
  • Banc de calibration
  • TEDS – Transducer Electronic Datasheet
  • Connectique
  • Conditionneur / système d'acquisition
  • Afficheur
  • Banc de calibration
  • TEDS – Transducer Electronic Datasheet
  • Connectique
