Ref: TD110a / ±1Nm à ±50 Nm

Couplemètre statique ±1Nm à ±50 Nm- Précision 0,1%

Couplemètre statique
Etendue de mesure : ± 1 Nm, ± 5 Nm, ± 10 Nm, ± 20 Nm, ± 50 Nm
Sensibilité : 1 mV/V
Précision : 0,1 % ;
Protection surcharge : 150%
Dimensions : Ø 110 mm x 13 mm ;
Montage : Ø externe : 100 mm - Ø interne: 50 mm ;
Alésage: 25 mm ;
Connectique: cable 3 m STC-31V-4 ;
Matériaux : Inox ;
Poids : 694 g ;
Relevé de sensibilité inclus
Certificat de calibration en option

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de couple TD110a se compose d'une couronne extérieure et d'une couronne intérieure reliées par 4 poutres de cisaillement équipées de jauges de contraintes. Les couronnes extérieure et intérieure ont chacune 4 filetages M6 pour l'introduction du couple.

Spécifications

étendue de mesure	± 1 Nm	± 5 Nm	± 10 Nm	± 20 Nm	± 50 Nm
Précision	0,1%	0,1%	0,1%	0,1%	0,1%
Signal de sortie	1mV/V	1mV/V	1mV/V	1mV/V	1mV/V
Protection à la surcharge	150%	150%	150%	150%	150%
Force axiale maxi admissible	500N	500N	500N	500N	500N
Force radiale maxi admissible	500N	500N	500N	500N	500N
Flexion maxi admissible	20 Nm	20 Nm	20 Nm	20 Nm	20 Nm
Température de fonctionnement	-10 à 85°C	-10 à 85°C	-10 à 85°C	-10 à 85°C	-10 à 85°C
Dimensions	Ø 110 mm x 13 mm	Ø 110 mm x 13 mm	Ø 110 mm x 13 mm	Ø 110 mm x 13 mm	Ø 110 mm x 13 mm
Montage	8 x M6	8 x M6	8 x M6	8 x M6	8 x M6

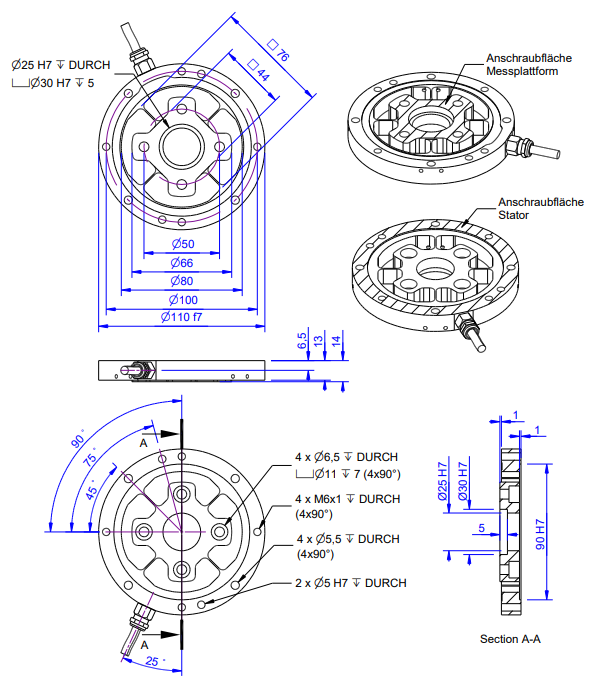

Dimensions

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	9840	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	GSV-3USB

Afficheur 24 bits avec fonction acquisition	Afficheur simple	Afficheur numérique haute précision 1 ou 2 voies	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB
