Ref: SSMF - ±100N à ±10kN - Fatigue

Capteur de force en S | Fatigue - Précision | ±100N à ±10kN

  • Capteur de force de fatigue
  • Nombre de cycles : 10 millions
  • Etendue de mesure : ±100N/±250N/±500N/±1kN/±2.5kN/±5kN/±10kN
  • Non-linéarité : 0.05 % PE
  • Faible dérive : 0.025% (20 minutes)
  • Température de fonctionncement : -55 à 90°C
  • fléchissement à pleine charge < 80 µm
  • Sortie 1.5 mV/V
  • Filetage métrique
  • étanche IP65
  • Sortie câble 3 m en standard
  • calibration traction / compression
  • TEDS, connecteur, rotules, conditionnement en option
  • Matériau : Aluminium ou acier inoxydable

Télécharger la fiche produit

?

Capteur en S haute précision étanche

Le capteurs en S SSMF est un capteur de force haute précision de faibles dimensions spécialement conçus pour les essais de fatigue. La précision est < 0.1% (non linéarité: 0,05%, non-répétabilité: 0,02% la sensibilité du zero < ±0.0015%/°C), et le SSMF est qualifié pour > 10^7 cycles à pleine charge.

Spécifications

  • etendues: ±100N/±250N/±500N/±1kN/±2.5kN/±5kN/±10kN
  • Non-linéarité: ± 0.05%
  • Hystérésis: ± 0.03%
  • flèche: 0.05 à 0.08 mm
  • Sortie: 1.5 mV/V
  • Capacité à la surcharge est de 150%.
  • Fréquences propres: 1,5 à 3,3kHz selon les modèles
  • Fléchissement < à 80µm.

Installation

L'application de l'effort est réalisée via 2 taraudages M6 ou M12 de part et d'autre du capteur. Le capteur SSMF est fourni avec un câble de 3m (alternative: avec un connecteur), et la plage de température de fonctionnement est de -55 à +90°C. Le corps du capteur, en aluminium ou inox selon les étendues de mesure, est étanche IP65.

Conditionnement et acquisition

Le capteur en S SSMF est alimenté en 5 à 15 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA.

Applications:

  • Mesures de force sur des machines de test
  • Contrôle qualité en production
  • Contrôle matériau
  • Essai de résistance des matériaux
  • Mesure simple de force de rupture
  • Test sur maquettes
Type de capteur
En S
Etendue de mesure Fz
±200N , ±500N , ±700N , ±1kN , ±2kN , ±5kN , ±10kN
Nombre de composantes
1 Axes
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.03 % FS
Non-répétabilité
0.02 % FS
Compensation en température
-15 à 65 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0027 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
3 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble 3m
Direction de mesure
Traction + Comp.
Déflection Fz
0.08 / 0.12 / 0.15 mm
Surcharge
150 %PE
Matériau
Aluminium
Construction
Aluminium ou Acier inoxydable
Classe de Protection
IP66
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision, OEM, Fatigue, Miniature

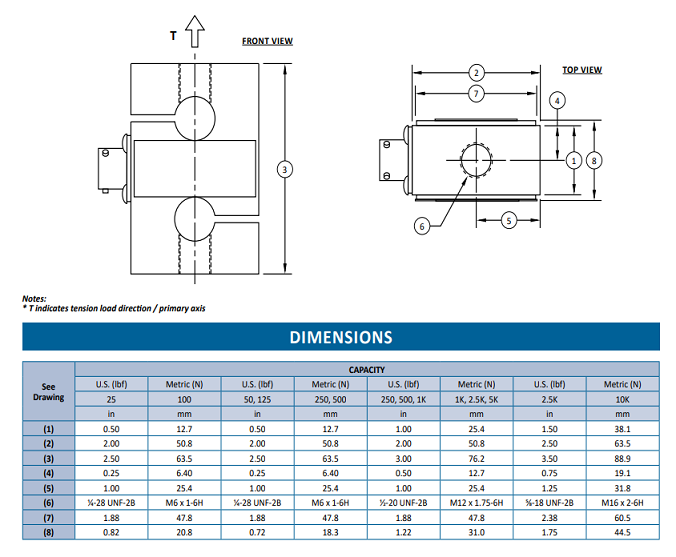

Dimensions du SSMF

Connectique

Options et accessoires

  • Connecteur PC04E-10-6P sur chassis (à partir du modèle 2 kN et +)
  • Plage de température custom
  • Longueur de câble
  • TEDS
  • Connecteur sur câble
  • Bouton de charge
  • Conditionneur
  • Pièces de montage

Options et accessoires

  • Bouton de charge
  • Conditionneur
  • afficheur
  • Pièces de montage
