Ref: MBI

Capteur de force Poutre | 10, 20, 50 N | protection à la surcharge 1000 %

  • Capteur de force miniature de précision
  • Etendue de mesure : 10 N à 50 N
  • Non-linéarité : 0.03 % PE
  • Précision : de l'ordre de 0,05%
  • Calibration: Compression
  • Protection à la surchage : 1000%
  • Température de fontionnement : -40 à +80°C
  • Sortie : 2 mV / V
  • Construction: Aluminum
  • Sortie: câble

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le modèle MBI est un capteur de force poutre miniature utilisé dans les machines de test médicales et une variété d'applications à faible capacité. Il est disponible en 10,20 et 50 N. il se caractérise par une fabrication robuste, une plage de température de fonctionnement comprise entre -10 et 70°C et une protection aux surcharge de 10 X l'étendue de mesure

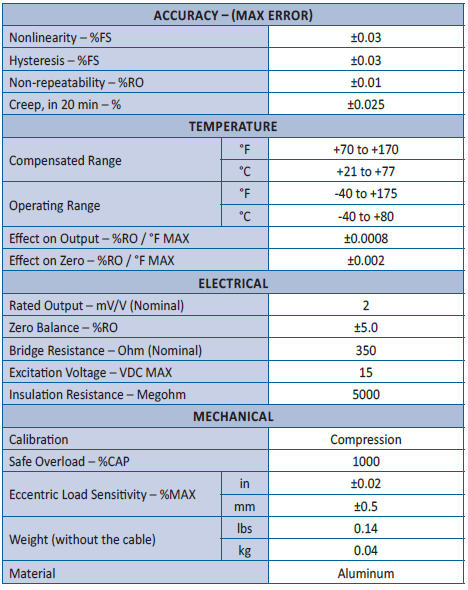

Spécifications

Conditionnement et acquisition

Le capteur de force MBI est alimenté entre 5 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Afficheur 9840 GSV-2TSDI GSV-3USB PMI-520AJ GSV-1A GSV-6K GSV-6K GSV-6L
Afficheur numérique haute précision 1 ou 2 voies Afficheur 24 bits avec fonction acquisition Module d'acquisition USB Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Afficheur simple

Applications

  • Dosage
  • Médical
  • Pesage
Type de capteur
Capteur poutre
Etendue de mesure Fz
10 , 20 , 50
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.03 % FS
Non-répétabilité
0.01 % FS
Compensation en température
21 à 77 °C
Température de fonctionnement
-40 à 80 °C
Sensibilité au Zéro
0.0015 %PE/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Câble 1,5m
Direction de mesure
Flexion
Surcharge
1000 %PE
Matériau
Aluminium
Classe de Protection
IP64
Poids
0,04
Plage d'effort à mesurer
⩽ 250 N
Application
Haute Précision, OEM, Miniature

  • Longueur de câble
  • Sortie normalisée
  • Calibrage personnalisé
  • Ajouter un connecteur au câble
  • Plage de température spéciale
  • Fiche technique électronique du transducteur (TEDS)
