KR71 — Capteur de force annulaire ±100N à ±20 kN pour mesures de traction et compression

Présentation

Le KR71 est un capteur de force annulaire destiné à la mesure précise des forces de traction et de compression dans des bancs et machines de test en environnement industriel, essais R&D ou laboratoire de tests. Son design plat (hauteur 23 mm ou 27 mm selon version) permet une intégration dans des espaces restreints, tout en garantissant une application uniforme de la force via son ouverture centrale. Ce capteur est particulièrement adapté aux bancs d'essai, aux lignes d'assemblage et aux applications de contrôle qualité où la compacité, la précision et la fiabilité sont essentielles.

Spécifications principales

Le KR71 est disponible pour 8 étendues de mesure distinctes (±100 N, ±200 N, ±500 N, ±1 kN, ±2kN, ±5kN, ±10kN, ±20kN) avec une classe de précision de 0,1% de la pleine échelle. Sa conception mécanique robuste assure une résistance aux cycles de charge répétés, même dans des conditions industrielles exigeantes. Le montage s'effectue directement depuis le côté outil, simplifiant l'intégration dans les systèmes de transmission de force sans nécessiter de fixations complexes.

Intégration mécanique

Le capteur se monte via son ouverture centrale, permettant une transmission uniforme de la force. Ses dimensions compactes (diamètre 71 mm) facilitent son insertion dans des montages existants avec espace limité. Les versions optionnelles incluent des protections adaptées aux environnements sévères (IP68, plage de température étendue, compatibilité vide ou pression).

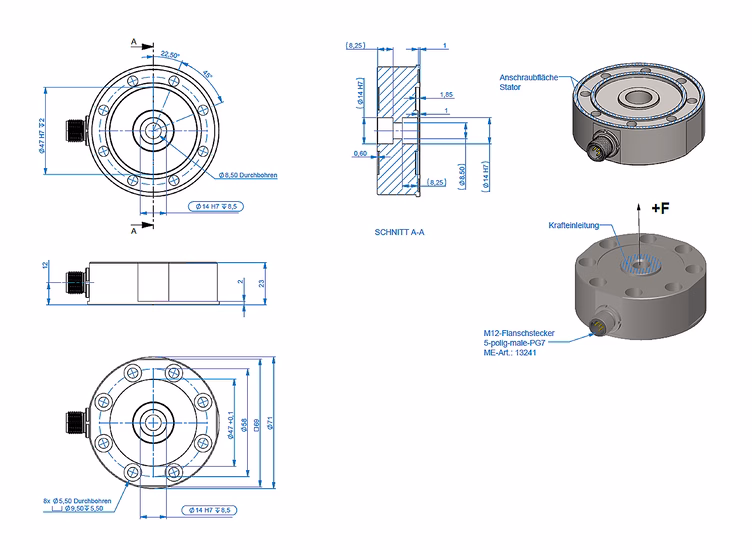

Dimensions

Acquisition de données

Le KR71 délivre un signal de pont de jauges (mV/V) via connecteur M12. Ce signal est compatible avec l'ensemble des conditionneurs de la gamme GSV, notamment le GSV-3USB qui assure la conversion du signal, l'alimentation du pont et la transmission vers un PC par USB. Le signal peut également être raccordé à un conditionneur avec sortie analogique (0–10 V, 4–20 mA) pour interfaçage avec un automate ou un contrôleur industriel, ou à un afficheur de process pour visualisation locale.

Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	PMI-520AJ	GSV-1A	GSV-6K	GSV-3USB
Afficheur 24 bits avec fonction acquisition	Afficheur simple	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB

Étalonnage

Chaque capteur KR71 est livré par défaut avec un relevé de sensibilité établi en usine. Pour les applications nécessitant une traçabilité métrologique formelle, un étalonnage usine documenté ou un étalonnage accrédité ISO 17025 (équivalent COFRAC) est disponible en option sur demande. Ces prestations permettent de répondre aux exigences des systèmes qualité (ISO 9001, IATF, etc.) et des procédures de vérification périodique.

Applications

Le capteur KR71 est conçu pour les applications nécessitant une mesure précise et reproductible des forces dans des espaces contraints. Ses performances en font un choix privilégié pour les secteurs de l'automatisation, de la mécanique de précision et du contrôle qualité.

• Bancs d'essai industriels
• Lignes d'assemblage automatisées
• Contrôle qualité et tests matériaux
• Automatisation de processus de production
• Applications en mécanique de précision

Dimensions et raccordements

• Diamètre : 71 mm
• Hauteur : 23 mm (standard) / 27 mm (variante)
• Ouverture centrale pour transmission uniforme de la force
• [À COMPLÉTER] pour détails de raccordement mécanique

Options

• Protection IP68 (à partir de 200 N de force nominale)
• Plage de température étendue : -40°C à 180°C
• Version compatible vide (à partir de 10 mbar)
• Version compatible pression (jusqu'à 8 bar)

Acquisition de données

Le KR71 délivre un signal de pont de jauges (mV/V) via connecteur M12. Ce signal est compatible avec l'ensemble des conditionneurs de la gamme GSV, notamment le GSV-3USB qui assure la conversion du signal, l'alimentation du pont et la transmission vers un PC par USB. Le signal peut également être raccordé à un conditionneur avec sortie analogique (0–10 V, 4–20 mA) pour interfaçage avec un automate ou un contrôleur industriel, ou à un afficheur de process pour visualisation locale.

Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	PMI-520AJ	GSV-1A	GSV-6K	GSV-3USB
Afficheur 24 bits avec fonction acquisition	Afficheur simple	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB
