Ref: K3A155 - 3 axes - 50 à 250 kN - Ø155

Capteur de force 3 axes de ± 50 kN à ± 250kN - Ø155 x 105 mm

  • Etendues de mesure : Fx:yz 50 kN / 50 kN / 200 kN ou 100 kN / 100 kN / 250 kN
  • Force de Traction et compression
  • Contruction : Acier inoxydable
  • Non-linéarité : 0.2 % PE
  • Température d'utilisation : -10°C à 85°C
  • Transmission de l'effort : 8 x taraudages M16x2
  • Dimensions : 155 mm x 105 mm
  • Poids : environ 12 kg
  • Sortie: Connecteur intégré

Télécharger la fiche produit

?

Description

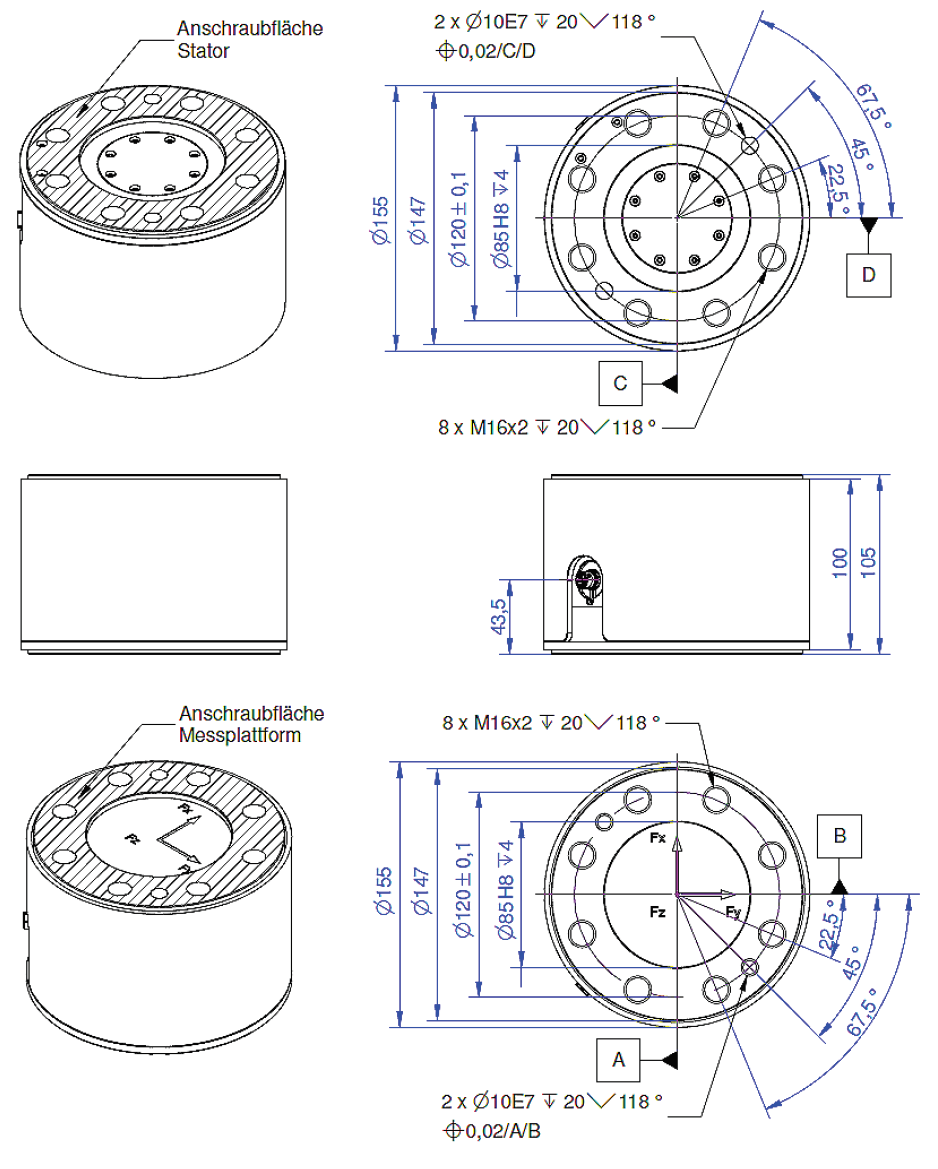

Le capteur K3A155 est conçu pour la mesure des efforts suivant les trois composantes Fx, Fy, Fz. Avec un profil cylindrique et des dimensions réduites, Ce capteur 3 axes s'installe facilement sur les machines-outils, des bras de robots, et des bancs de tests. La fixation est réalisée par 8 taraudages M16x2 et des pions de centrage. Sortie connecteur MP11 24 pins. Les étendues de mesure sont :

  • Option 1 : de 50kN en x et y, et 200kN en z.
  • Option 2: de 100 kN en x et y, et 250 kN en z

La précision est de l'ordre de 0,2% de l'éténdue de mesure, notamment grâce à la compensation en température de la calibration sur la plage -10 à 70°C, et la compensation des crosstalks. La capactité à la surcharge est de 150% (soit une surcharge maximale admissible de 50% de l'étendue de mesure). La limite de couple est de 6000 Nm, et le moment de flexion maximal admissible est de 2000 Nm.

Chaque capteur est livré avec un certificat de calibration usine. Une calibration sur des étendues de mesure spécifiques est possible (en option), ainsi qu'une calibration ISO-17025.

Conditionnement, Acquisition

L'acquisition des signaux de mesure bruts se fait au choix avec:

  • un système d'acquisition PC ou automate programmable equipé d'une carte entrées ponts de jauges
  • ou via un module de conditionnement pour pont de jauges à sortie analogique ou numérique, puis d'un PC ou un système d'acquisition standard.

PM Instrumentation recommande pour leur simplicité d'utilisation et leur précision les modules de conditionnement à interface numérique de la série GSV:

  • le GSV-4USB (Module conditionneur / acquisition, 4 entrées analogiques) ou sa version Bluetooth GSV-4BT M12, pouvant être équipé en option d'un datalogger
  • le GSV-8DS (Module haute performance, 8 entrées analogiques)
  • le GSV-6LTE, equipé d'un datalogger et d'une connectivité sans fil

Le conditionneur GSV-1A4 est équivalent au GSV-4USB, avec 4 sorties analogiques au lieu d'une sortie série.

Un logiciel de visualisation et d'acquisition est inclus avec ces modules (GSV-multi). Des dll et fichiers VI sont également fournis pour le développement d'une application sous Labview ou en C / Visual Studio / C++ / .net

Applications

Le K3A155 est recommandé pour :

  • Les essais en robotique
  • L'instrumentation de machines outil
  • La surveillance de machines de production
  • Les equipements médicaux
  • Les bancs de test
Type de capteur
3 axes
Nombre de composantes
3 Axes
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.2 %
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.01 %PE/°C
Sensibilité du gain
0.01 %/°C
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Poids
12
Gamme de mesure
5kN - 250 kN
Application
Haute Précision, Robotique

  • Option d'etalonnage (avec fourniture d'un certificat de calibration)
  • Prestation de câblage - câble customisé (protection et longueur de câble)
  • Etendue de mesure
  • Conditionneurs (GSV 8DC SubD44 recommandé)
  • Cables et connecteurs (MP11/24p/f-SubD44/m recommandé)

Produits associés

Conditionneur de mesure portable

GSV 2 MSD DI

Conditionneur - afficheur portable - 1 voie analogique - Sortie USB
Aquisition de mesure

GSV-8DS

Système d'acquisition - 8 voies analogiques - Conditionneur pont de jauges
