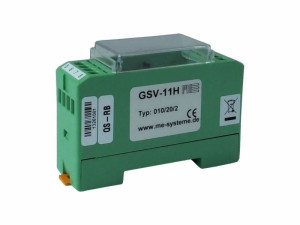

Ref: GSV-11H

Conditionneur pour pont de jauges complet - Rail-DIN

Conditionneur pour ponts de jauges complet
Pour capteur de force, capteur de couple
Permet de raccorder jusqu'à 4 capteurs (balances)
sortie: +/-10v, 0-10V ou 4-20 mA (Configuration faite en usine)
Connectique: bornier à vis
Configuration de la sensibilité via jumpers / potentiomètre
Tare via bouton sur carte ou signal externe
dimensions: 75 x 25 x 53 mm - Montage sur Rail-Din
Sensibilité d'entrée : 2 mV/V
Filtre passe-bas ordre 3 - fc : 20 Hz
Alimentation: 21 à 28 vdc

Habituellement livrable sous 1 semaine

Présentation

Le conditionneur GSV-11H est compatible avec tout capteur à jauges de contrainte (force, couple, pression, etc...) alimenté en 5VDC. Le type de signal de sortie (tension ± 10V, 0-10V ou courant 4 ... 20mA) est configuré en usine. Le conditionneur inclut un filtre passe-bas, avec une fréquence de coupure de 20Hz (100 Hz en option).

Le conditionneur est conçu pour une installation dans une armoire électrique. Montage sur Rail-DIN, connectique de type bornier à vis, plage de température étendue (-40/+85°C). Les bornes 5 à 8 sont réservées au capteur de force / couple, et permettent de raccorder jusqu'à 4 capteurs. L'alimentation (21-28 volts) est branchée sur les pins 5 et 8.

Installation

Installation sur Rail DIN.

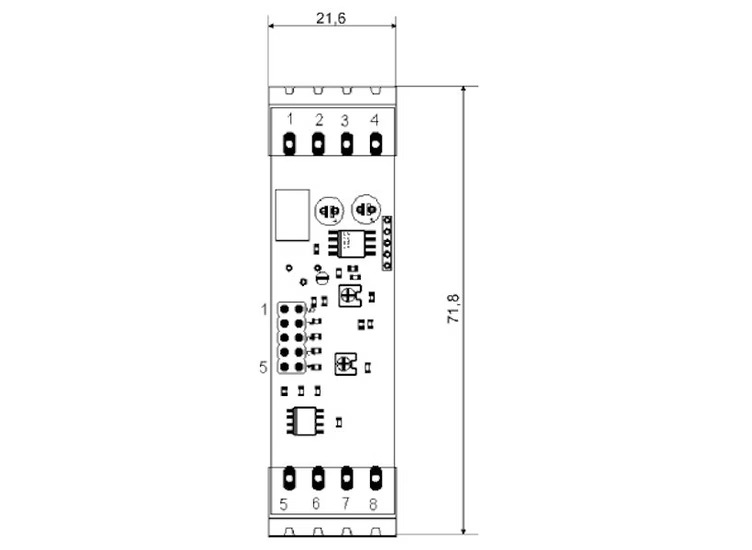

Dimensions

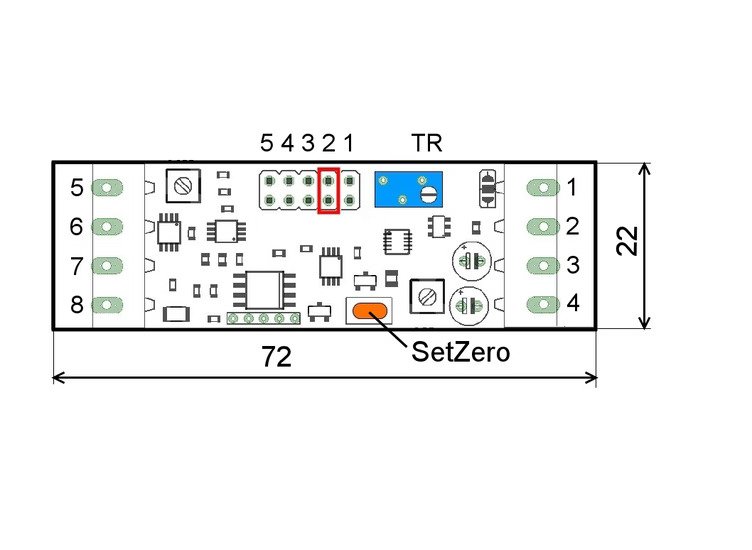

Réglage

La Remise à zéro s'effecture en reliant la borne 4 à l'alimentation ou tout autre signal 10 à 24 VDC. La valeur est stockée dans l'EEPROM du conditionneur. Il est également possible de réaliser la tare en pressant le bouton sur la carte en façade.

Le réglage de la sensibilité se fait par cavalier. En position 5, le réglage se fait via potentiomètre (TR).
