Ref: GSV-5H

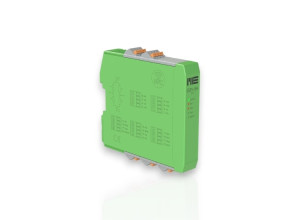

Conditionneur Rail-DIN pour capteur de force de nouvelle génération - 1 voie

Conditionneur 1 voie pont de jauges ou capteur à pont de jauges
Sortie: +/-10v, 4-20 mA ou 12mA +/-8mA
Sensibilité: 0,5 1, 2, 4 mV/V configurable
Fréquence de coupure: 250 Hz, 2,5 kHz ou 10 kHz (configuration par NFC)
Connectique : Bornier
Raccordement du pont de jauges en 4 ou 6 fils

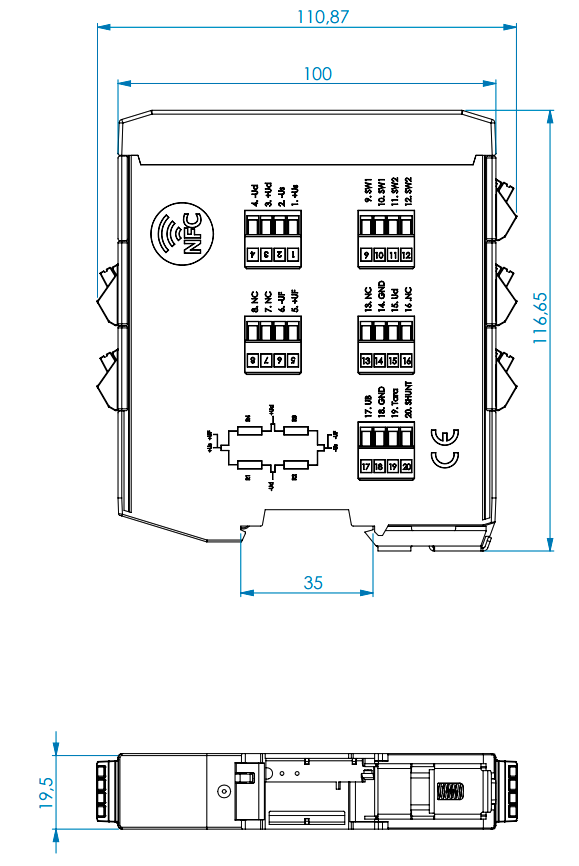

dimensions: 19.5 x 117 x 111 mm
Température de fonctionnement : -40 à 85°C
Alimentation: 10 à 28 vdc
Réglage du zéro par câble (entrée TOR) ou bouton en façade
2 alarmes TOR sur dépassement de seuils programmables

Connectez-vous à votre compte pour afficher les prix

Connexion

Livrable sous 1 à 2 semaines

Présentation

Le conditionneur GSV-5H est compatible avec tout capteur à jauges de contraintes (force, couple, pression, etc...), montées en pont complet, et alimenté en 5VDC. Le gain d'amplification (0,5mV/V, 1mV/V, 2mV/V ou 4mV/V), la fréquence de coupure du filtre passe-bas (250Hz, 2,5 ou 10 kHz) et les seuils de déclenchement des 2 alarmes intégrées sont configurables en NFC ou par Smartphone.

Utilisation

Le conditionneur se monte en RAIL DIN dans une armoire électrique. La connectique consiste en borniers à vis, la plage de température est étendue (-40/+85°C). Le conditionneur est alimenté en 10-28 VDC et fournit au pont une tension d'excitation de 5V.

Le conditionneur supporte le câblage en 4 ou 6 fils pour les grandes longeurs de câble.

La Remise à zéro s'effecture par un bouton en façade ou via une des entrées du bornier. La valeur est stockée dans l'EEPROM du conditionneur.
