Afficheur portable de précision pour jauges de contraintes

Présentation

Le 9325 permet l' affichage simple des mesures basées sur les ponts de jauge, telles que les cellules de charge ou les capteurs de pression avec une sensibilité allant jusqu'à +/-480 mV/V. Le 9325 permet de sauvegarder jusqu'à 6 configurations de test, ce pour la prise en compte de différents modes de chargement (traction / compression) ou la prise en charge de différents capteurs. Pour chaque configuration, les paramètres sauvegardés incluent une calibration, l'unité d'affichage et la tare. Le 9825 supporte également le standard TEDS (33, 40 et 41), et sauvegarde les 20 derniers capteurs raccordés.

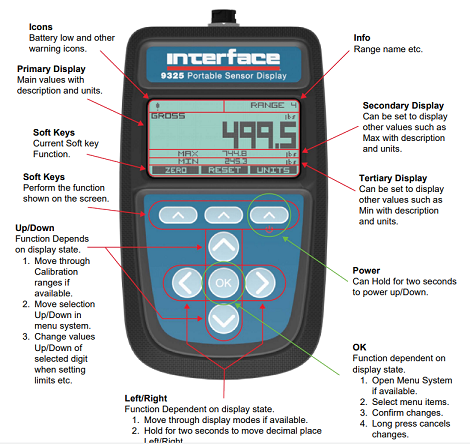

Jusqu'à six modes d'affichage sont disponibles. Ceux-ci déterminent ce qui est visible sur l'écran LCD et les actions disponibles à partir de l'ensemble des trois touches programmables. Le paramétrage de l'afficheur se fait par le PC via USB. Un paramétrage simplifié est réalisable via les touches de l'afficheur, commer un étalonnage sur deux points.

Grâce à ses dimensions compactes (94 mm x 170 mm x 42 mm), le 9825 se glisse dans toutes les poches. Le branchement des capteurs s'effectue via un connecteur 8 pins Binder. Le boitier est IP65. Le module peut être alimenté sur batterie ou via le port USB

Enregistrement des données de mesure sur PC / Automate

L'acquisition des données de mesure est également disponible sur le 9325 via une interface série (USB). Les données sont lues depuis le logiciel de visualisation / d'acquisition. La fréquence d'acquisition est paramétrable jusqu'à 100 Hz.

Applications

• Mesure de force sur banc de test ou en labo
• Mesure de couple sur banc de test ou en labo
• Controle de force

• Largeur : 94 mm
• Hauteur : 170 mm
• Epaisseur : 42 mm

• Cablage d'un capteur

câble
