Ref: 1601 Série - Étalon de calibration

Capteur de force Étalon Gold Standard | 4,45 à 445 kN | Compression seule

  • Capteur étalon compression GoldStandard®
  • Etendue de mesure: de 4.5 kN à 450 kN
  • Non-linéarité : ± 0.03% à ± 0.04% pleine échelle
  • 0.01% creep
  • Signal de sortie - 4 mV/V
  • Embase haute précision préinstallée
  • Sensibilité à la température : < 0.0015% / °C
  • faible déflexion
  • Shunt de calibration
  • Compensation barométrique
  • Connectique : Bayonet PT02E-12-8P
  • Calibration ASTM E74 3 - 3 séries - traçabilité NIST
  • 4% lower load limit per ASTM E74
  • Calibration ISO-376 en option

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

La série de capteurs de force étalon 1601 Gold Standard® est un conçue pour la calibration de capteurs de force en compression jusqu'à 450 kN. Les performances et la compensation thermique sont optimisés à toutes les capacités par l'intégration de jauges supplémentaires.

La précision statique et la répétabilité sont resp. de l'ordre de 0.025 % / 0,005% de la pleine échelle sur des gammes de mesure comprises entre 0-4,5 kN et 0-450 kN en compression seule. La construction est quasi insensible aux efforts excentrés (< 0,01% / cm) et transverses (< 0,1 %), et la protection à la surcharge est de 150%. Les performances sont garanties dès 4% de la capacité nominale selon ASTM-E74, et chaque cellule est fournie avec un certificat d'étalonnage ASTM-E74 traçable NIST (ISO-376 disponible en option)

également en option: 2e, 3e pont de jauges, Protection à la surcharge accrue.

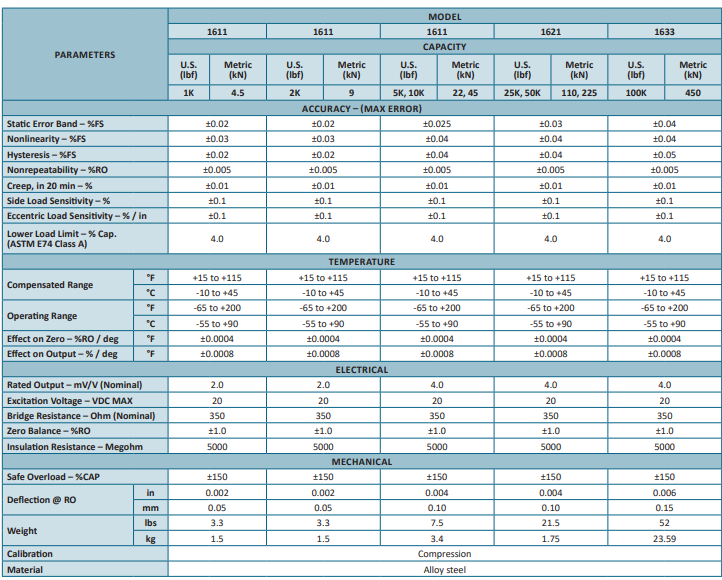

Spécifications

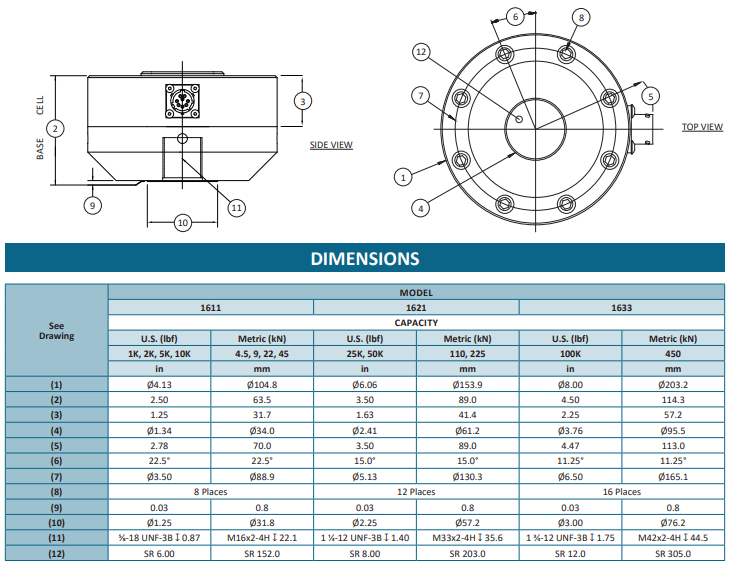

Dimensions

Conditionnement et acquisition

Les capteurs de force étalon de la série 1601 sont alimentés en 10 Vcc. Pour compléter la chaîne d'étalonnage:

Indicateur de précision 9840

Le capteur étalon et la cellule à étalonner sont raccordés sur l'afficheur, les valeurs y sont lues en simultané. L' afficheur permet la calibration de la cellule en 5 ou 6 points. Fonction TEDS et sauvegarde de jusqu'à 25 capteurs.

Applications

  • banc de calibration
  • vérification de capteurs de force
  • étalonnage de capteurs de force
  • machines de calibration
Type de capteur
Capteur étalon
Etendue de mesure Fz
4500 , 9000 , 22000 , 45000 , 110000 , 225000 , 450000
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.04 % FS
Non-répétabilité
0.005 % FS
Compensation en température
-10 à 45 °C
Température de fonctionnement
-55 à 90 °C
Sensibilité au Zéro
0.0004 %PE/°C
Sensibilité du gain
0.0008 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 , 4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
Connecteur ou câble
Direction de mesure
Compression
Déflection Fz
0.05 / 0.1 / 0.15 mm
Surcharge
150 %PE
Matériau
Acier
Poids
1,5 à 23,6
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
Haute Précision

  • Connector protection
  • Standardized output
  • Transducer Electronic Data Sheet (TEDS)
  • Custom calibration
  • Multiple bridge
  • Special threads
  • Dual diaphragm
  • Special temperature range
  • Mating connector
  • Mating cable
  • Instrumentation
  • Loading hardware
  • Calibration software
