Ref: 1600 Série - Étalon de calibration

Capteur de force Étalon | EM - 2 à 900 kN | Répétabilité 0.005%

  • Capteur étalon traction/compression GoldStandard®
  • Etendue de mesure: de 2.2 kN à 900 kN
  • Non-linéarité : ± 0.035% pleine échelle
  • 0.01% creep
  • Signal de sortie - 4 mV/V
  • Embase haute précision préinstallée
  • Sensibilité à la température : < 0.0015% / °C
  • faible flechissement
  • Shunt de calibration
  • Compensation barométrique
  • Adaptateur de calibration monté en usine
  • Calibration ASTM E74 3 - 3 séries - traçabilité NIST
  • 4% lower load limit per ASTM E74

Télécharger la fiche produit

?

Présentation

La capteur de force étalon 1600 Gold Standard® est conçu pour l'étalonnage d'autres capteurs de force et appareils de calibration. Il a une limite de charge inférieure de 4% selon ASTM E74. Le modèle 1600 est à la fois traction/compression, et est disponible sur des étendues de mesure comprises entre 2 et 900 kN.

En option: 2e, 3e pont de jauges, et la protection à la surcharge.

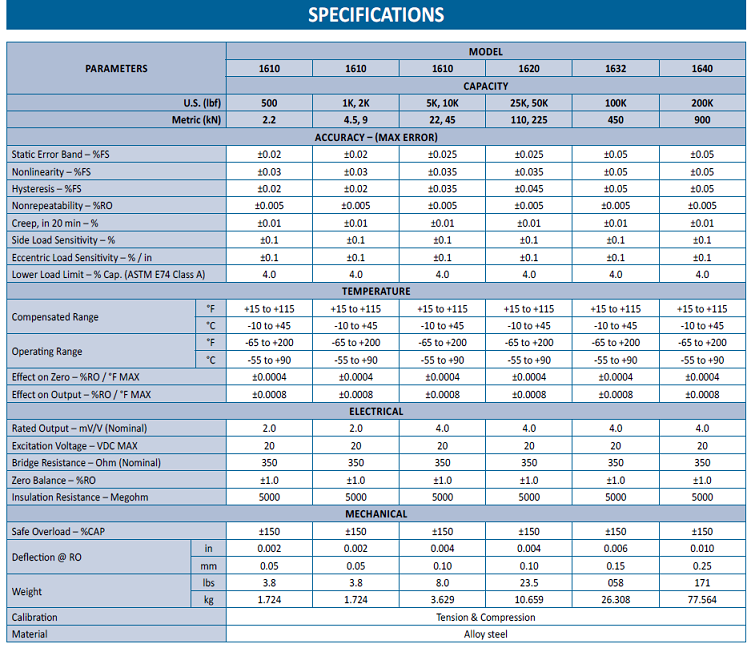

Spécifications

Conditionnement et acquisition

Les capteurs de force étalon de la série 1600 sont alimentés en 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • banc de calibration
  • vérification de capteurs de force
  • étalonnage de capteurs de force
  • machines de calibration
Type de capteur
Cellules plates
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.045 % FS
Non-répétabilité
0.035 % FS
Sensibilité au Zéro
0.0004 %PE/°C
Sensibilité du gain
0.0008 %/°C
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction, Compression, Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN, > 250 kN
Application
Haute Précision, OEM

  • Connector protection
  • standardized output
  • Transducer Electronic Data Sheet (TEDS)
  • Custom calibration
  • multiple bridge
  • special wires
  • Double diaphragm
  • Special temperature range
  • Compatible connector
  • Connection cable
  • instrumentation
