Ref: 1800 Platinum Series

Capteur de force Etalon - 5 kN à 250 kN - haute précision

  • Capteur de force très haute précision traction/compression
  • étalon de référence pour banc de calibration / d'étalonnage
  • Etendue de mesure : ±5 kN à ± 250 kN
  • Calibration : ASTM E74 ou ISO 376
  • Non-linéarité : ±0.02%
  • Répétabilité: ±0.005%
  • Insensible aux efforts transverses
  • Déflection: 50 à 100µm selon étendue
  • Protection à la surcharge: 300 %
  • Signal de sortie: 2 mV/V
  • température de fonctionnement : -55 à 90°C

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Capteur de force étalon

La série 1800 Platinum Standard est le capteur étalon, le plus précis de la gamme. Les performances et la compensation thermique sont optimisés à toutes les capacités par l'intégration de jauges supplémentaires. L'adaptateur fileté de la cellule de charge, mâle ou femelle, est usiné dans le même brut que celui du capteur.

Le raccord intégré supprime toute incertitude d'engagement du filetage qui, avec une flexion rigide, pourrait sinon entraîner une mauvaise répétabilité aux charges intermédiaires. Les capteurs étalon de la série 1800 sont garantis pour fonctionner jusqu'à 2% de la capacité nominale selon ASTM-E74, et chaque cellule est fournie avec un certificat d'étalonnage ASTM-E74 traçable NIST.

La précision et la répétabilité sont resp. de l'ordre de 0.02 % / 0,005% de la pleine échelle sur des gammes de mesure comprises entre ±5 kN et ± 250 kN, en traction et compression. La construction est quasi insensible aux efforts excentrés (< 0,01% / cm) et transverses (< 0,1 %), et la protection à la surcharge est de 300%. Chaque capteur est livré avec un certificat d'étalonnage ASTM E74 ou ISO-376

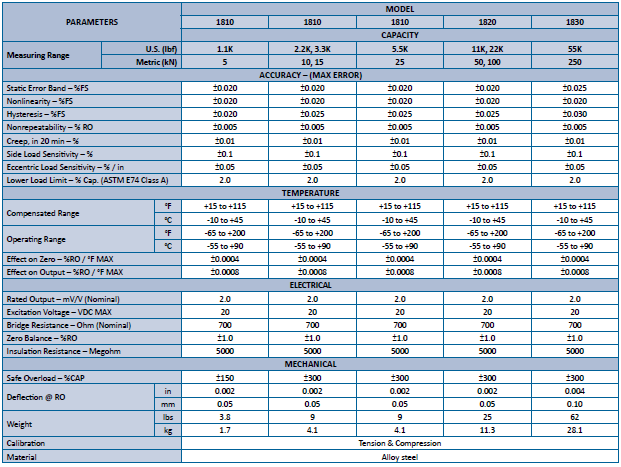

Spécifications

  • Mesure : traction / compression
  • Alimentation du pont : 1-20 VDC
  • Résistance du pont : 350 Ohm
  • Protection à la surcharge: 300 %
Modèle etendues Non-linéarité Hystérésis Répétabilité flèche Sortie Poids Plan
1810 ±5 kN ± 0.02% ± 0.020% ± 0.005% 0.05 mm 2.0 mV/V 1.7 kg Plan
1810 ±10 / ±15 kN ± 0.02% ±0.025% ±0.005% 0.05 mm 2.0 mV/V 4.1 kg Plan
1810 ±25 kN ± 0.02% ±0.025% ±0.005% 0.05 mm 2.0 mV/V 4.1 kg Plan
1820 ±50 / ±100 kN ± 0.02% ±0.025% ±0.005% 0.05 mm 2.0 mV/V 11.3 kg Plan
1830 ±250 kN ± 0.02% ±0.030% ±0.005% 0.10 mm 2.0 mV/V 28.1 kg Plan

Dimensions

Installation

  • Alimentation du pont : 1-20 VDC

  • Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 3 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 5 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 1800 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.

Applications

  • Bancs de test en aéronautique, automobile
  • Essais matériaux
  • Instrumentation de bancs d'essais
  • Vérification de capteurs
  • Bancs d'étalonnage

Options et accessoires

Type de capteur
Capteur étalon
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.05 % FS
Non-répétabilité
0.02 % FS
Sensibilité au Zéro
0.0027 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Aluminium
Classe de Protection
IP40
Plage d'effort à mesurer
250 N - 5 kN, 5kN - 250 kN
Application
Haute Précision, OEM

Options

TEDS

selon standard

Calibration

ASTM E74 ou ISO 376

Accessoires

Afficheur

Visualisation la mesure en unité , gestion d'alarmes, affichage valeurs max-min.

Conditionneur

sortie ±5VDC, ± 10 Vcc, 0-10 Vcc ou 4-20 mA.

Systèmes d'acquisition

Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.
