Ref: 12x1 Série - Compression

Capteur de force de compression | 5 kN à 1800 kN | Précision ± 0.02 %

  • Compression seul
  • Etendue de mesure de 5 à 1800 kN
  • Précision < ± 0.02% pleine échelle
  • Compensation mécanique des efforts transverses.
  • Signal de sortie 2 ou 4 mV/ Vcc
  • Sensibilité à la température < 0.0015% / °C
  • Protection en surcharge : 150 % de PE

Télécharger la fiche produit

?

Présentation

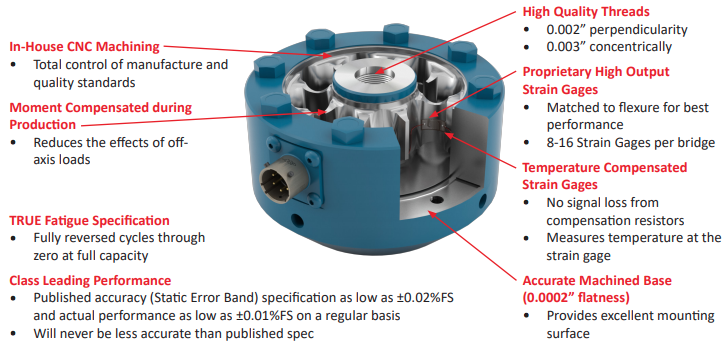

Les capteurs de force 12x1 sont des capteurs de très grande précision travaillant en compression . Ils ont une bande d'erreur totale ou précision de mesure < ± 0.02 % de la pleine échelle. Les jauges utilisées pour la fabrication des capteurs subissent des contrôles particulièrement sévères. Les modèles 1100 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en compression seul.

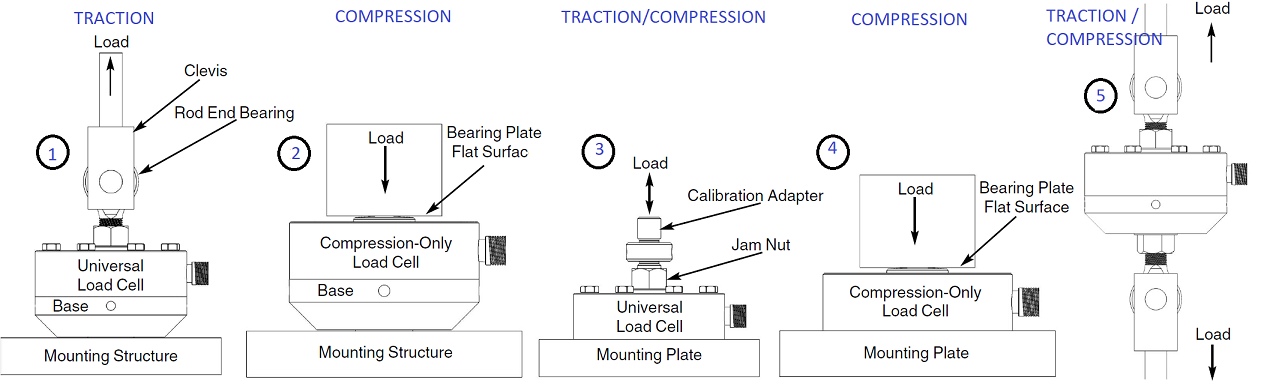

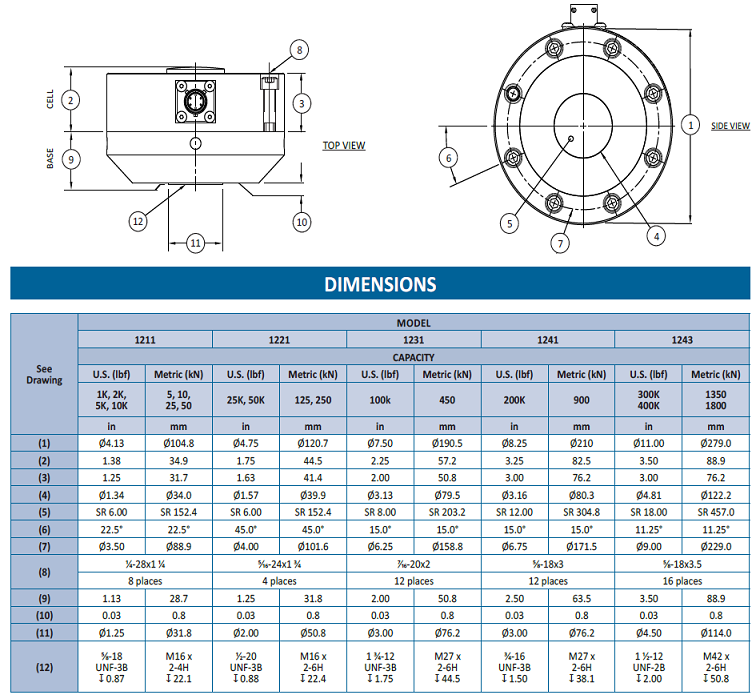

Montage et principe de mesure

Ils sont disponibles pour des mesures en tractions et compressions. La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin Le model galette est un bon compromis de prix, de simplicité de montage sur des surfaces planes. Nos capteurs Galette de précision sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Application

Les capteurs de force de compression 12x1 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de de précision
  • Etalon primaire
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Galette
Nombre de composantes
1 Axes
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.02 % FS
Non-répétabilité
0.1 % FS
Sensibilité au Zéro
0.0007 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 , 4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Surcharge
350 %PE
Matériau
Acier
Classe de Protection
IP40
Poids
9.5
Gamme de mesure
250 N - 5 kN, non utilisé

Nous Consulter

  • Calibration conforme ISo 17025 ou E74 NIST
  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur

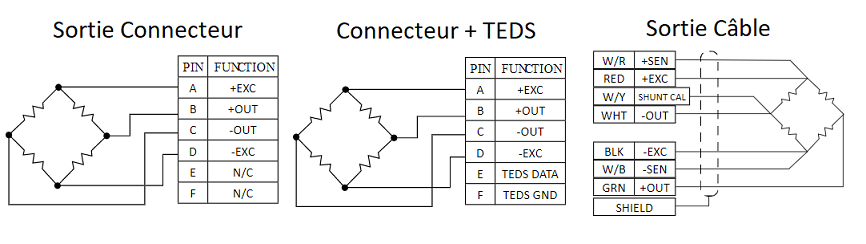

  • Sorties standardisée TEDS
  • Ponts multiples
  • Taraudage sur demande
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Electronique de conditionnement et acquisition
  • Connecteur et câble
  • Conditionneurs et acquisition
  • Afficheur
