Ref: TD50 / Couple statique miniature

Couplemètre statique miniature +/- 150Nm à 500mNm - Précision 0,1%

  • Couplemètre statique
  • Etendue de mesure : ± 0,15Nm; ± 0,3 Nm, ± 0,5 Nm
  • Sensibilité : 0.5 mV/V
  • Précision : 0,2 % ;

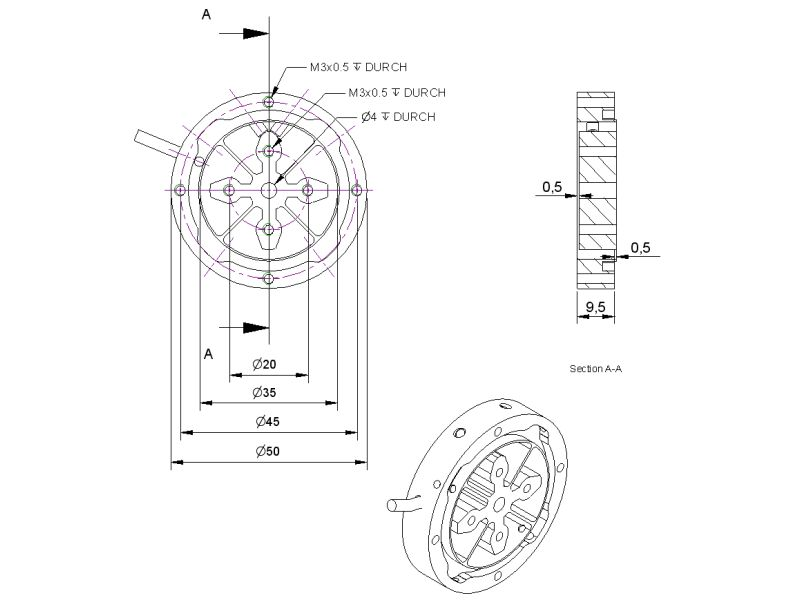

  • Dimensions : Ø 50 mm x 10 mm ;
  • Diamètre externe : 45 mm - diamètre interne: 20 mm ;
  • Alésage: 4 mm ;
  • Connectique: cable 2 m STC-31V-4 ;
  • Matériaux : aluminium ;
  • Poids : 51 g ;
  • Certificat de calibration en option
  • Protection surcharge : 150%

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le capteur de couple TD50 se compose d'une bride extérieure et d'une bride intérieure qui sont reliées par 4 poutres de cisaillement. Les brides extérieure et intérieure ont chacune 4 filetages M3 pour l'introduction du couple. Le signal de sortie est non-amplifié. 3 étendues de mesure sont disponibles :

  • ± 150 mNm
  • ± 300 mNm
  • ± 500 mNm Le capteur convient à la mesure du moment de réaction dans les entraînements et les bancs d'essais.

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur ou module d'acquisition. Voir notre sélection :

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • test de moteurs en fin de production
  • mesure de couple de frottement
  • vérification du couple statique en production
Type de capteur
statique
Etendue de mesure couple
0.15 / 0.3 / 0.5 Nm
Gamme de mesure
0.01 - 1 Nm
Montage_Capteur
Bride
Vitesse de rotation maxi
0 rpm
Non linéarité (% PE)
± 0.1 %
Signal de sortie
non amplifié (mV/V)
Sortie régime
Non
Tension d'alimentation
10 Vcc
Température de fonctionnement
-10 à 60 °C
Connecteur
STC-31V-4
Classe de Protection
IP65

  • Connectique
  • Certificat de calibration
  • conditionnement
  • acquisition
  • afficheur
