Couplemètre statique haute résistance | ±10 Nm à ±150 Nm | montage par bride

Présentation

Le couplemètre TD175 est utilisé dans les bancs d'essais pour mesurer le couple de réaction (non rotatif). Le capteur de couple consiste en deux brides reliées par 4 brins instrumentées en jauges de contraintes. Les deux brides ont le même diamètre primaire de 149 mm. Les centrages sont réalisés par une collerette Ø114,3. Le couplemètre TD175 est disponible en 4 étendues de mesure : ±10 Nm, ±20 Nm, ±50 Nm ou ± 150 Nm. La précision est de 0,1%.

En raison du grand diamètre du capteur de couple TD175 et de la disposition des rayons de mesure dans le sens axial, ce capteur de couple peut également supporter des moments de flexion jusqu'à 200 Nm, et des efforts axiaux et latéraux maximaux de 500N, ce qui peut faciliter l'installation (possibiité d'une masse suspendue sans reprise d'effort).

Installation

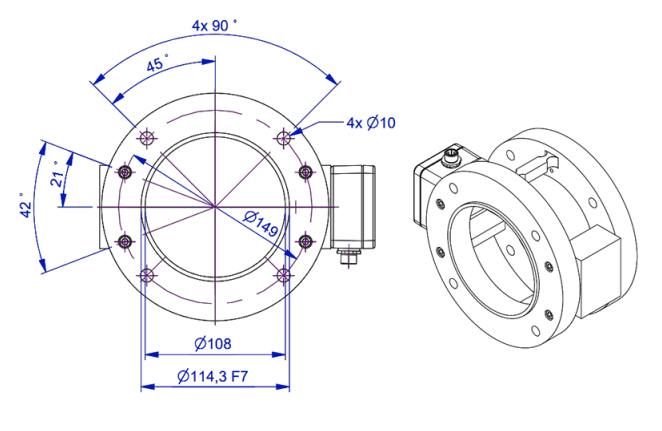

le couplemètre TD175 s'installe en ligne entre la source de torsion et le bâti, en utilisant 4 trous lisses diam 10 implémentés sur chacune des interfaces sur un diam 149mm.

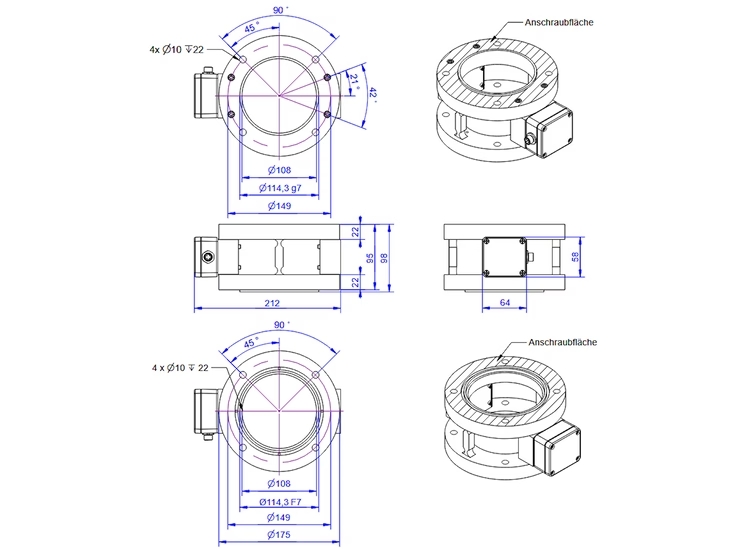

Dimensions

Conditionnement et acquisition du signal

Le couplemètre TD175 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur	Afficheur	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
GSV-2TSDI	MICRA-M	PMI-520AJ	GSV-1A	GSV-6K	GSV-3USB
Afficheur 24 bits avec fonction acquisition	Afficheur simple	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB

à noter : Le TD175e intègre un module de conditionnement GSV-1A , avec sortie +/-10V ou 4-20 mA.

Applications

• Mesure de résistance de câble
• Bancs d'essais
• bancs de tests de moteurs électriques
• Essais statiques de laboratoire
• Caractérisation de matériaux
• Intégration en machines outils

• Etendue de mesure
• Conditionnement intégré (GSV-1A)

• Afficheur
• Système d'acquisition
