Ref: TS170

Capteur de couple de réaction - +/- 50Nm à +/- 500Nm - Précision 0,1%

  • Couplemètre statique
  • Etendue de mesure : ± 50 Nm; ± 100 Nm, ± 200 Nm; ± 500 Nm
  • Sensibilité : 1 mV/V
  • Précision : 0,1 % ;

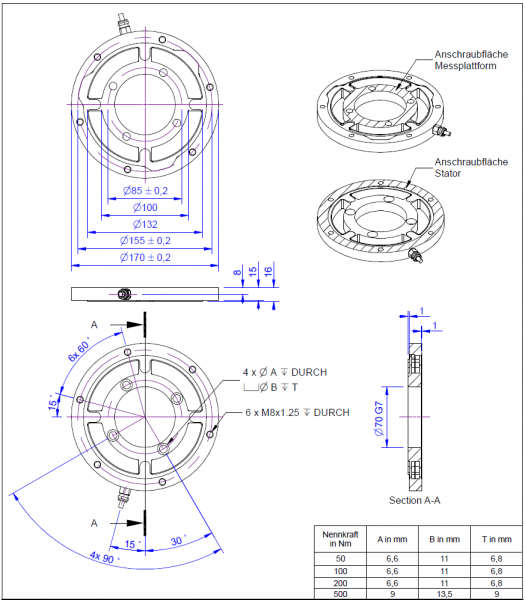

  • Dimensions : Ø 110 mm x 14 mm ;
  • Diamètre extene : 155 mm - diamètre interne: 85 mm ;
  • Alésage : 70 mm ;
  • Epaulement de centrage 70 mm ;
  • Connectique : câble 5 m Unitronic FD CP Plus 4x0,14 ;
  • Matériaux : aluminium ;
  • Certificat de calibration en option
  • Poids : 510 g
  • Protection surcharge : 150%

Télécharger la fiche produit

?

Le capteur de couple de réaction TS170 se compose d'une bride extérieure et d'une bride intérieure qui sont reliées par 4 poutres de cisaillement. Les brides extérieure et intérieure ont chacune 6 et 4 filetages M8 pour l'introduction du couple. Le signal de sortie est non-amplifié. 4 étendues de mesure sont disponibles:

  • ± 50 Nm
  • ± 100 Nm
  • ±200 Nm
  • ±500 Nm Le capteur convient à la mesure du moment de réaction dans les entraînements et les bancs d'essais.
Type de capteur
statique
Etendue de mesure couple
20 / 50 / 100 / 200 Nm
Gamme de mesure
10 - 100 Nm, 100 - 1000 Nm
Montage_Capteur
Bride
Non linéarité (% PE)
± 0.1 %
Signal de sortie
non amplifié (mV/V)
Sortie régime
Non
Tension d'alimentation
10 Vcc
Température de fonctionnement
-10 à 60 °C
Classe de Protection
IP65

  • Connectique
  • Certificat de calibration
  • conditionnement
  • acquisition
  • afficheur
