Ref: MRT - MRTP - MRT2 - MRT2P

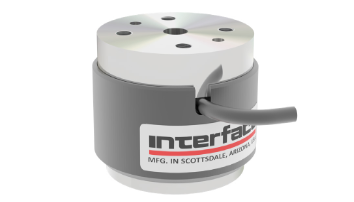

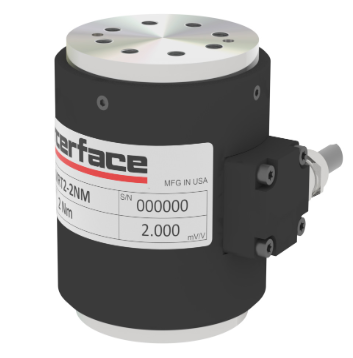

Capteur de couple statique miniature ±0.2 Nm à ±50 Nm - précision 0,25%

  • Couplemètre statique miniature à bride
  • Etendue de mesure : ±0.2, ±2, ±5, ±10, ±20 Nm, ±50 Nm
  • Dimensions : Ø 35 x 32 mm à Ø 70 x 60
  • Précision : < 0,25 % PE
  • Sensibilité : 2 mV/V
  • Excellente linéarité et répétabilité
  • Protection à la surcharge : 150% (MRT, MRT2) / 300% (MRT2P) / 700% (MRTP)
  • Grande rigidité en torsion
  • Température d'utilisation : -55 à 90 °C
  • Connectique : Sortie câble, 1,5m
  • Jauges compensées en température entre -10 et +45°C

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Les couplemètres statique de la série MRT, MRTP, MRT2 et MRT2P sont utilisés pour la mesure de couple de faible amplitude (6 étendues de mesure: ±0.2, ±2, ±5, ±10, ±20, ±50 Nm) précise en environnement industriel ou en laboratoire de recherche. Le signal de sortie est non amplifié (2 mV/Vcc).

La conception à bride et les faibles dimensions des couplemètres statiques MRT, MRT2 et MRT2P permettent une installation aisée. La faible déflexion et la rigidité élevée en torsion font des MRT, MRTP, MRT2 et MRT2P un bon choix pour les mesures en mouvement alternatif. La calibration est compensée en température de -10 à +45°C. Les versions MRTP et MRT2P offrent une protection à la surcharge élevée (resp. 700% et 300% de la PE).

Spécifications

Modèle MRT MRTP MRT2 MRT2P
étendues de mesure ±0.2, ±2, ±5, ±10, ±20 Nm ±0.2 Nm ±5, ±10, ±20, ±50 Nm ±0.2, ±2 Nm
Non-linéarité ± 0.10% ± 0.10% ± 0.10% ± 0.10%
Hysteresis ± 0.10% ± 0.10% ± 0.10% ± 0.10%
Répétabilité ± 0.05% ± 0.05% ± 0.05% ± 0.05%
Signal de sortie 2mV/V 2mV/V 2mV/V 2mV/V
Protection à la surcharge 150% 700% 150% 300%
Effort radial maxi [N] 13, 110, 160, 280, 400 13 225, 333, 400, 900N 13, 110N
Dimensions Ø35 x 32 mm Ø35 x 32 mm Ø57 x 70 mm Ø57 x 70 mm

Installation et montage

Les couplemètres de la série MRT se fixent à l'aide de 6 ou 8 trous M5 et de 2 pions de centrage pour permettre un meilleur équilibre et réduire au maximum les jeux de montage. De nombreuses brides de montage sont disponibles pour permettre l'adaptation mécanique sur les pièces à mesurer.

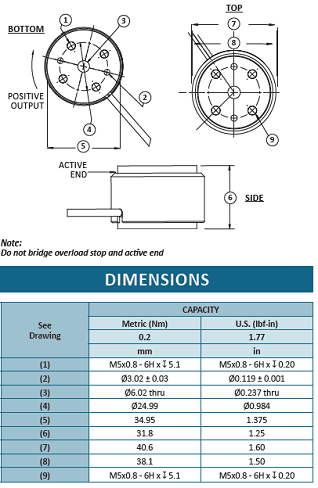

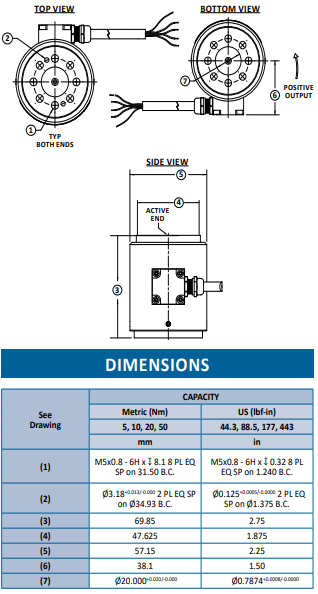

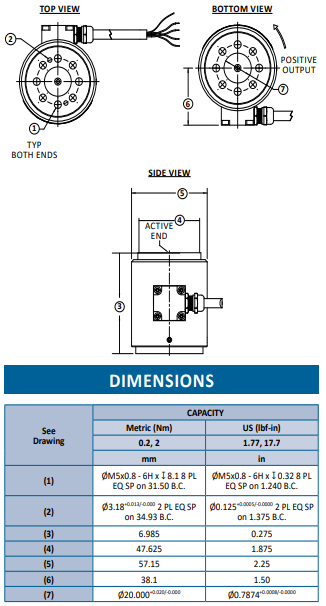

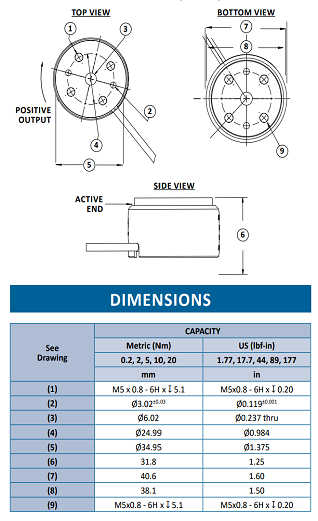

Dimensions

Plan MRT MRTP MRT2 MRT2P
Dimensions

Conditionnement et acquisition

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un Afficheur, Conditionneur ou module d'acquisition.

Applications

  • Bancs de test
  • Machines-outils
  • Instrumentation d'outillages
  • Mesure de couple de frottement
Type de capteur
statique
Etendue de mesure couple
±0.2 / ±2 / ±5 / ±10 / ±20 / ±50 Nm
Gamme de mesure
0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm
Montage_Capteur
Bride
Non linéarité (% PE)
± 0.1 %
Non-répétabilité
0.05 % FS
Hystérésis
0.1 % FS
Signal de sortie
non amplifié (mV/V)
Sortie régime
Non
Tension d'alimentation
10 Vcc
Température de fonctionnement
-55 à 90 °C
Classe de Protection
IP40
Plan MRT MRTP MRT2 MRT2P
Dimensions
  • Conditionneurs de jauges
  • Afficheur conditionneur pour jauges de contraintes
  • Acquisition de mesure
  • Calibration spéciale
  • Longueur du câble
  • Connecteurs de mesure
  • Prestation de calibration
  • Sortie câble
  • Connecteurs de mesure
  • Brides de montages
