Ref: DRT - Couplemètre statique

Couple de réaction pour outillages en production - ±0-2Nm à ±6kNm - Précision 0,25 %

  • Capteur de couple de réaction à jauges de contraintes
  • Recommandé pour la vérification d'outillages de tout type, y compris à impulsions
  • 16 étendues de mesure disponibles ± 2 Nm à ± 6000 Nm
  • Sortie non amplifiée (1 mV/V) ou amplifiée (+/- 5V)
  • Précision : 0.25 % - insensible aux charges radiales
  • Installation fixe - support de montage disponible en option
  • adaptateurs de montage disponibles en option (DIN ISO 272, DIN ISO 3121)
  • Gestion du parc outillage via Chip, en combinaison avec le système GMV2
  • Simulateurs disponibles en option
  • Sortie connecteur 6 ou 12 pin, câble en option
  • Livré avec certificat d'étalonnage usine 5 points
  • Température de fonctionnement: 0 - 60 °C
  • Alimentation : 12VDC

Télécharger la fiche produit

?

Présentation

Le capteur de couple statique DRT est particulièrement adapté au contrôle en statique des outils à impulsion, des clés dynamométriques, des visseuses électriques, etc. de différents types sur des valeurs de couple atteignant 6kNm, avec une précision meilleure que 0,25%, une excellente linéarité (0,1%) et répétabilité. Le corps d'épreuve du capteur de couple est équipé de jauges de contrainte, dont la disposition et l'intégration d'un palier supplémentaire rend la mesure insensible aux charges latérales.

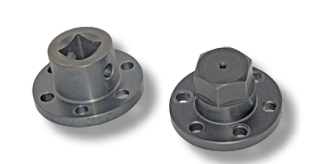

L'outil à tester peut être fixé dans n'importe quelle position au capteur de couple grâce à la bride de montage. Divers adaptateurs sont par ailleurs disponibles selon que la vérification soit effectuée avec ou sans un insert de clé à douille.

  • Connecteur 6 pans : SW 5,5 till SW13 DIN ISO 272
  • Connecteur 4 pans: 1/4“ DIN 3121-H

Spécifications

Version DRT1 DRT2 DRT3 DRT4
étendues de mesure 2, 5, 10, 12, 20 50, 100, 200, 300 500, 1000, 2000, 3000 4000, 5000, 6000
Signal de sortie 1mV/V ou +/-5V 1mV/V ou +/-5V 2mV/V ou +/-5V 2mV/V ou +/-5V
Non-linéarité 0,1% 0,1% 0,15% 0,15%
Poids 0,7 kg 1,6 kg 5,6 kg 23 kg

Installation, utilisation

Le couplemètre DRT est fixé au support mural via deux vis. Une équerre de fixation est disponible pour une fixation sur plan horizontal. La tension d'alimentation est de 12 VDC. Le couplemètre DRT peut être livré sans ou avec conditionnement intégré (sortie +/- 5VDC)

Pour des parcs outils importants, le process de vérification du couple peut être automatisé en couplant le DRT avec une électronique GMV2:

  • Acquisition de la mesure
  • définition et réalisation de cybles de tests
  • évaluation statistiques
  • sauvegarde des valeurs (jusqu'à 1000 outils), détection de dérives
  • génération automatique de rapports de conformités

Options et accessoires

  • Etendue de mesure
  • Connectique
  • Conditionneur
  • afficheur
  • Système d'acquisition

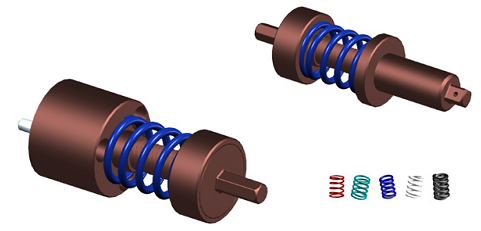

  • brides, adaptateurs, simulateurs de vissage
  • électronique de contrôle et d'évaluation.

Applications

Les couplemètres DRT sont conçus pour la vérification du couple de torsion

  • Visseuses électriques
  • outillage pneumatique
  • clé dynamométrique etc...
Type de capteur
statique
Etendue de mesure couple
2 / 5 / 12 / 20 / 50 / 100 / 200 / 300 / 500 / 1000 / 2000 / 3000 / 4000 / 5000 / 6000 / 10 Nm
Gamme de mesure
1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm, 1000 - 5000 Nm, 5000 - 20000 Nm
Montage_Capteur
Bride
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.1 % FS
Signal de sortie
non amplifié (mV/V), ± 5 VDC
Sortie régime
Non
Tension d'alimentation
10 Vcc
Température de fonctionnement
0 à 60 °C
Connecteur
Connecteur 6 ou 12 pins
Classe de Protection
IP40
Poids
0.6

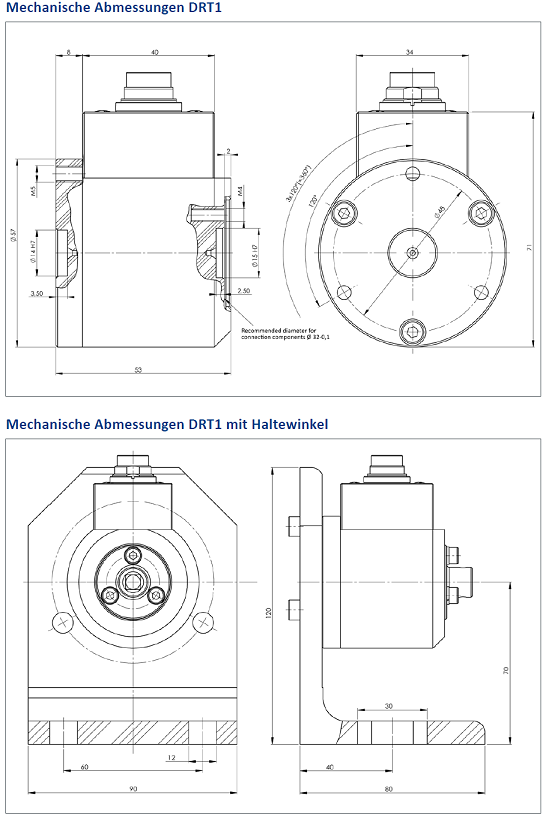

DRT1

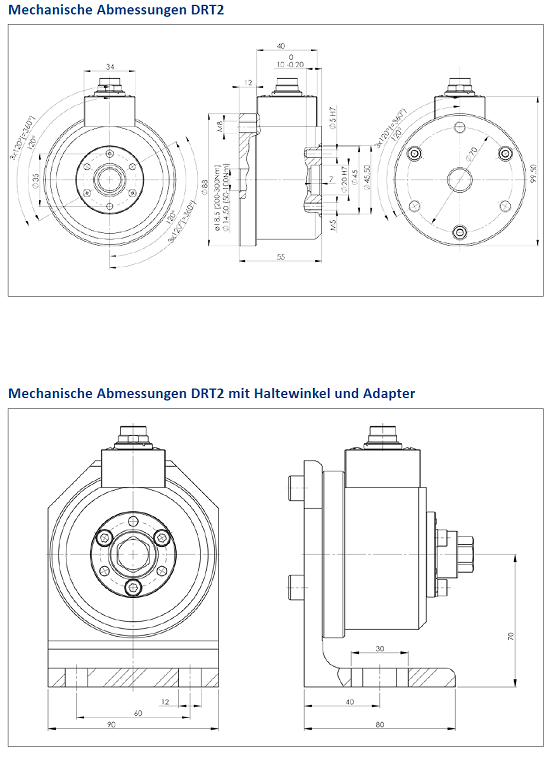

DRT2

DRT3 et DRT4

Options

  • Etendue de mesure
  • Connectique
  • Conditionneur
  • afficheur
  • Système d'acquisition
  • Clavette
  • Température de fonctionnement
  • Accouplements
  • Afficheur
  • Acquisition de données
